Capteur de déplacement magnétostrictif analogique MHA

  • Capteur de déplacement magnétostrictif analogique MHA
  • Capteur de déplacement magnétostrictif analogique MHA
  • Capteur de déplacement magnétostrictif analogique MHA
  • Capteur de déplacement magnétostrictif analogique MHA
  • Capteur de déplacement magnétostrictif analogique MHA
  • Capteur de déplacement magnétostrictif analogique MHA
  • Capteur de déplacement magnétostrictif analogique MHA
  • Capteur de déplacement magnétostrictif analogique MHA

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

caractéristiques

La mesure linéaire absolue et sans contact assure une longue durée de vie et un fonctionnement sans entretien.

Spécialement conçu pour les machines de construction et les vérins hydrauliques, avec une résistance élevée aux vibrations (25g) et aux chocs (100g).

La protection Code IP67 et la construction en acier inoxydable 304L permettent des performances fiables dans des environnements difficiles et à haute pression (jusqu’à 45 MPa).

Plusieurs options de sortie analogique (courant et tension) et assemblage flexible avec différentes configurations de câbles et de connecteurs.

Une large gamme de course de 50 à 2500 mm, un temps de mise à jour rapide de 2 ms et une grande précision (± 0,1 mm) fournissent un retour de position précis et en temps réel.

Caractéristiques techniques



Forme structurelle

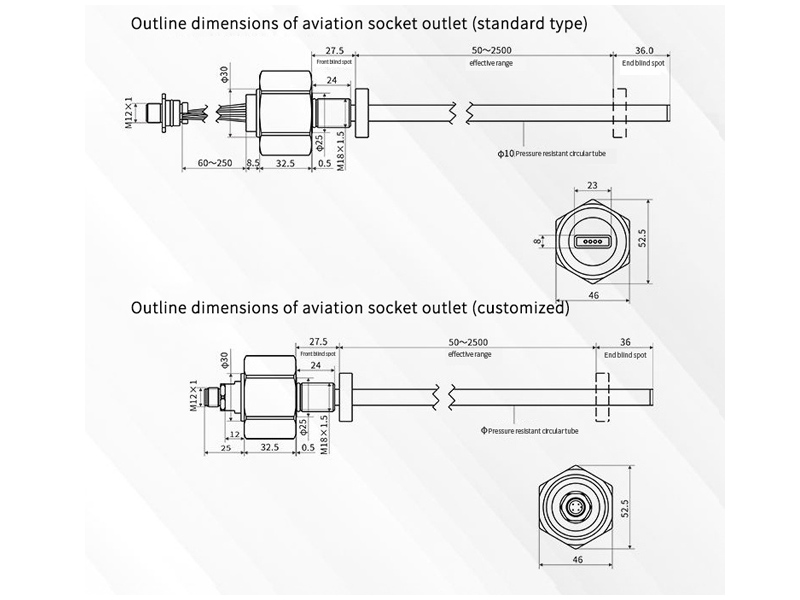

MHA Analog displacement sensor Structural Shape


MHA Analog displacement sensor Structural Shape


Connexions électriques


MHA magnetostrictive displacement sensor Electrical connections

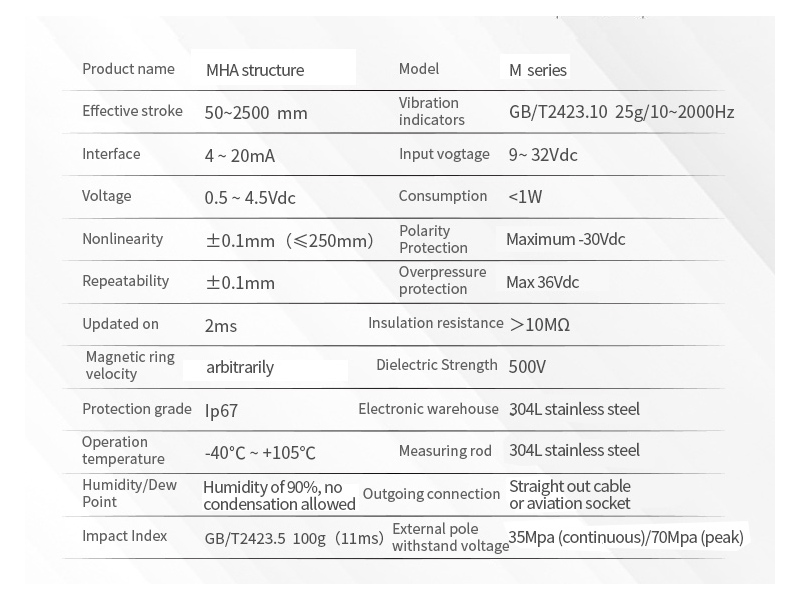

Capteur de déplacement magnétostrictif analogique MHA - paramètres du produit



  • Entrée en ligne

Données de mesurePosition (aimant Vernier)
Longueur de la course50~2500 millimètres

  • La production

actuel4 ~ 20mA(résistance de charge ≤ 250ω)
tension0.5 ~ 4.5Vdc ou 0.25~4.75Vdc(résistance de charge ≥ 10kω)
Résolution du conseil


±0.1mm(gamme <500mm)

Rangéningu4096 (gamme >500mm)


non-linéarité±0.1mm(≤250mm) ou 0.04%F.S(>250mm)
Précision de répétition±0.1mm
Temps de mise à jour

1 ms

  • Conditions de fonctionnement

Vitesse de l’aimantarbitraire
Classe de ProtectionIP67
Température de fonctionnement-40℃ ~ +105℃
Humidité/point de roséeHumidité 90%, aucune condensation
Coefficient de dérive de température<30ppm/℃

Indice de chocGB/T2423.5 100g(11ms)
Indice de VibrationGB/T2423.10 25g/10~2000Hz
Essai d’emc

GB/T17626.2 décharge électrostatique anti-interférence, catégorie 3, classe A

GB/T17626.3 rayonnement de champ électromagnétique de radiofréquence anti-interférence, catégorie 3, classe A

GB/T17626.4 électrique rapide transitoire Pulse Group anti-parasitage, catégorie 3, classe B

GB/T17626.5 surtension (Impact) anti-parasitage, catégorie 3, classe B

GB/T17626.6 champ de radiofréquence induit perturbations conduites anti-interférence, catégorie 3, classe A

GB/T17626.8 champ magnétique de fréquence de puissance anti-parasitage, catégorie 4, classe A





  • Connexions électriques


  • Construction et matériaux

Tension d’entrée

9~ 32Vdc

Compartiment électronique

304lacier inoxydable
Consommation électrique<1WTige de mesureAcier inoxydable 304L
Protection de polaritéMaximum -30Vdc

exploitation

Catégorie de pression

Pression nominale Pn: pression maximale 35MPa

Pmax: 45MPa pour la tige stell avec le diamètre de 10mm

Protection contre les surtensionsMaximum 36VdcmontageN’importe quelle direction
Résistance d’isolation> 10mωAimant de PositionDivers aimants à anneaux
Résistance d’isolation500V

Mode sortantSortie de câble ou connecteur




Informations de commande

Informations de commande



Selection Guide-Analog Output







Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
MHA Seris analogique

Capteur de déplacement magnétostrictif série analogique MHA


50~2500 mm course

Résolution de ±0.1mm

-40℃ ~ +105℃ température de fonctionnement

Code IP67







- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)

Application
