Accueil / produits / Produits de capteurs / Capteur de déplacement magnétostrictif

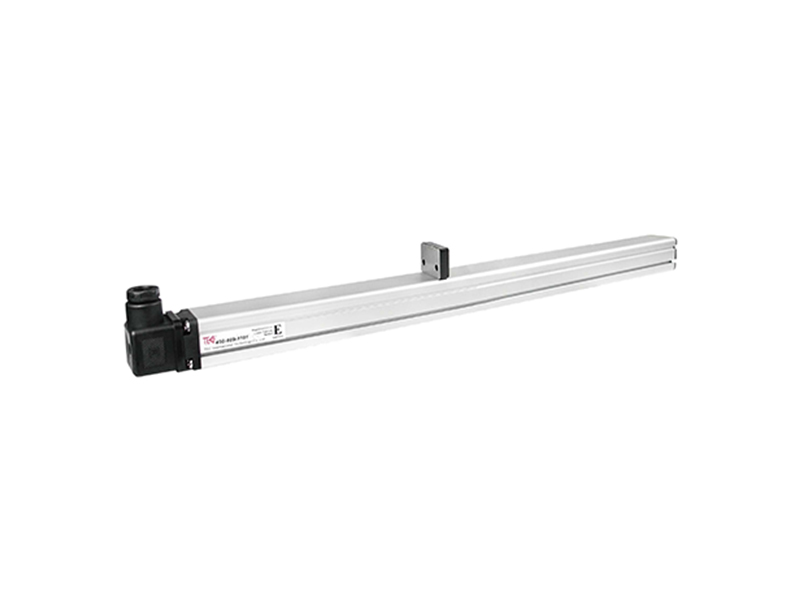

ED capteur de déplacement de sortie analogique

  • ED capteur de déplacement de sortie analogique
  • ED capteur de déplacement de sortie analogique
  • ED capteur de déplacement de sortie analogique
  • ED capteur de déplacement de sortie analogique
  • ED capteur de déplacement de sortie analogique
  • ED capteur de déplacement de sortie analogique
  • ED capteur de déplacement de sortie analogique
  • ED capteur de déplacement de sortie analogique

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits de contrôle de fréquence

Produits connexes

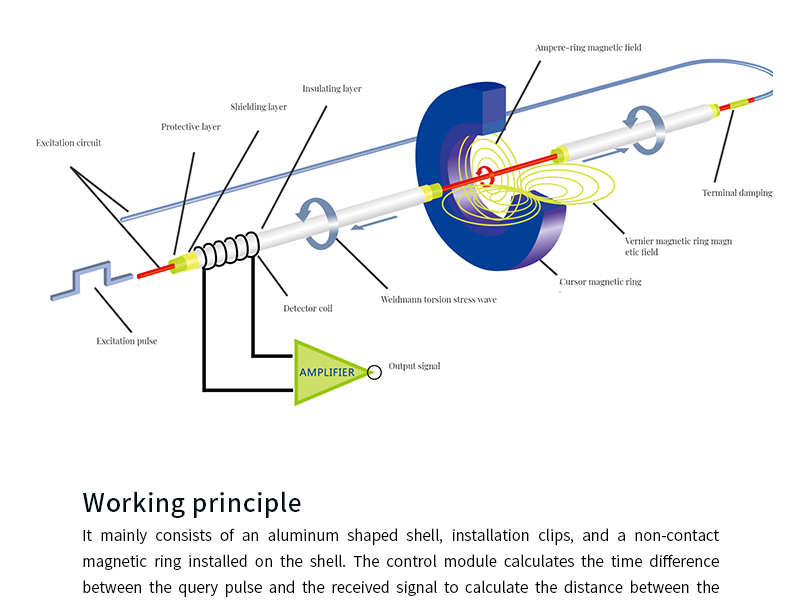

caractéristiques

Haute précision & Mesure en temps réel: Le capteur fournit des signaux de déplacement linéaire précis, en temps réel et continu.

Sans contact &; Ne jamais porter: Utilise une méthode de mesure sans contact, assurant une longue durée de vie et un entretien minimal.

Profil ultra-petit: Conçu pour une installation compacte, ce qui le rend approprié aux machines avec l’espace limité.

Durabilité industrielle: Construction robuste et indice de protection élevé (IP65::), assurant des performances dans des environnements difficiles.


Caractéristiques techniques


Nom du produit

ED capteur de déplacement de sortie analogique

modèle

ED Seris

Plage de mesure

50-3000 mm longueur de course

Indice de Vibration

GB/T2423.10 20g/10~2000Hz

Interface

/

Tension d’entrée

+24Vdc±20%

tension

0-10V / 10-0V,  Signal / double

consommation

<80mA

non-linéarité

<± 0,05% de la pleine échelle

Protection de polarité

Maximum -30Vdc

répétabilité

<± 0,01% de la pleine échelle

Protection contre la surpression

Max 36Vdc

Mis à jour le

1 ms

Résistance d’isolation

> 10mω

Vitesse de l’anneau magnétiquearbitrairement

Résistance diélectrique

500V

Catégorie de Protection


IP65


Entrepôt électronique

/

Température de fonctionnement

-40°C ~ +75°C

Barre latérale

Aluminium aluminium alliage

Humidité/Point de rosée

Humidité relative de 90%, sans condensation

Connexion sortante

DIN46530(A)

Indice d’impact

GB/T2423.5 50g(11ms)

Pôle externe avec tension de support

/

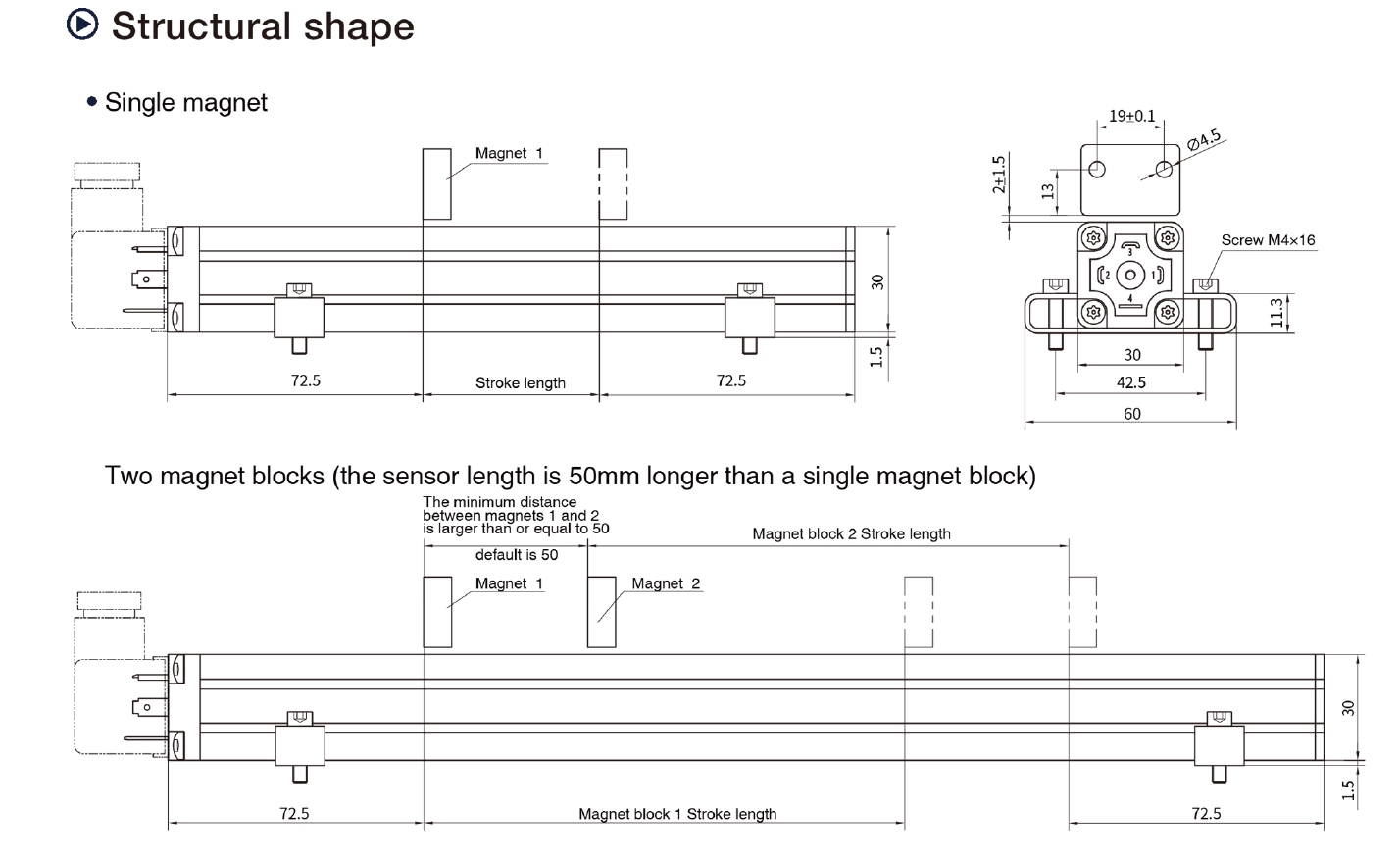

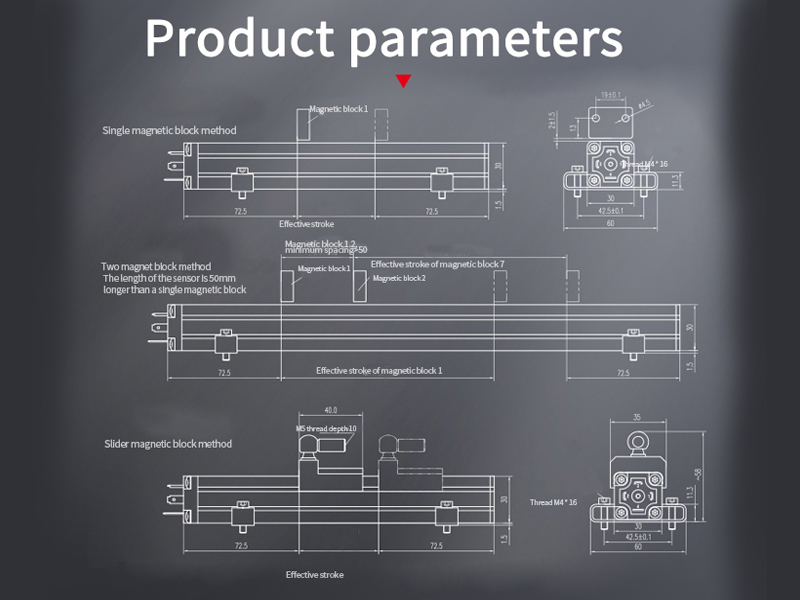

Forme structurelle





ED Analog Output Displacement Sensor Structural Shape

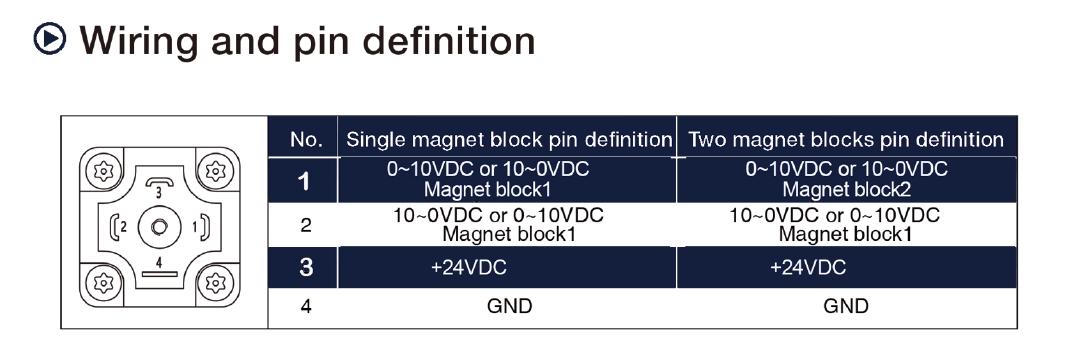

Câblage et définition Pin


ED Analog Output Displacement Sensor Wiring and Pin Definition

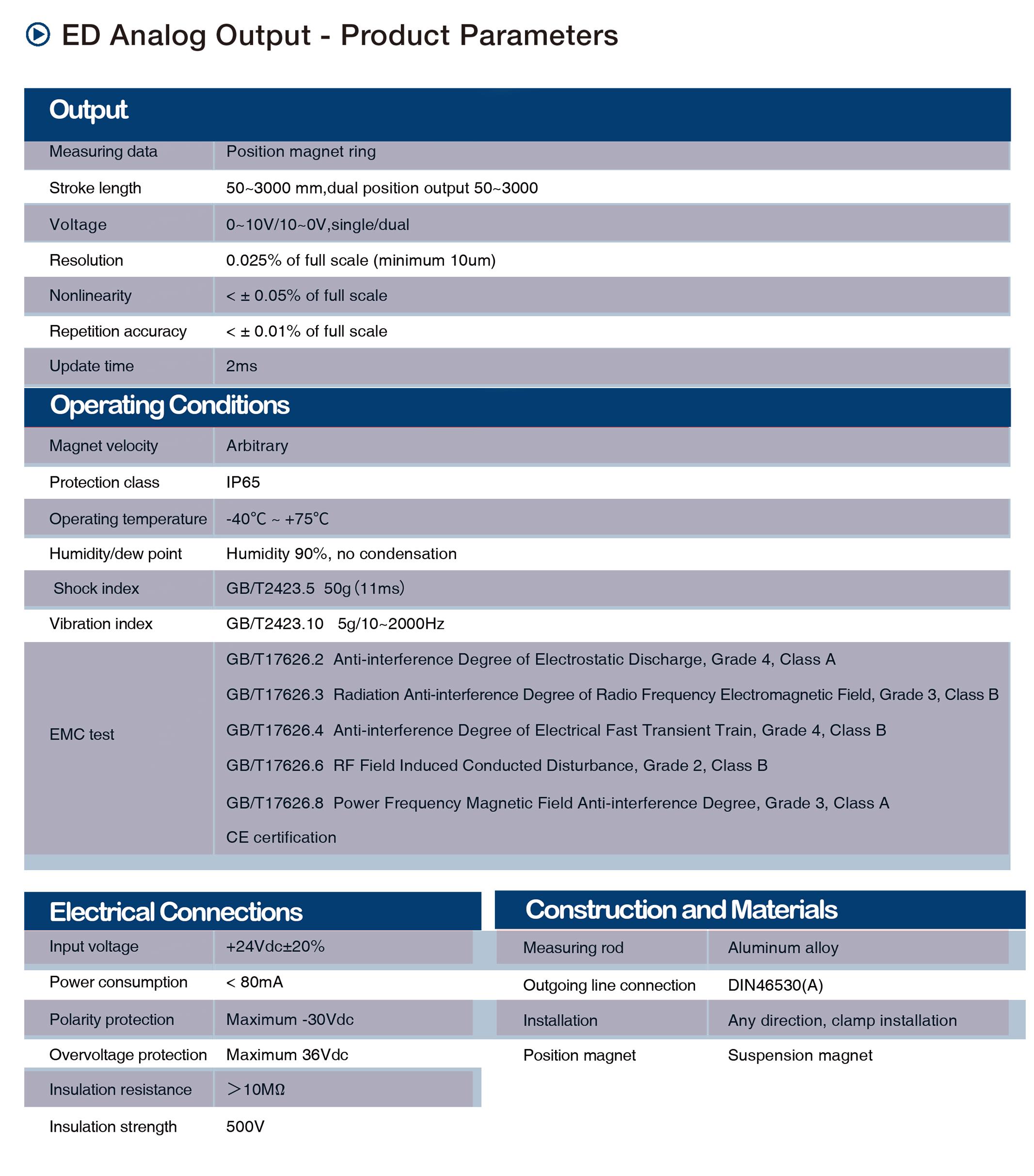

ED déplacement de sortie analogique - paramètres du produit


  • La production

Données de mesurePosition aimant anneau
Longueur de la course50~3000 mm, sortie double position 50~3000
tension0~10V/10~0V, Simple/double
Résolution du conseil0,025% de la pleine échelle (minimum 10um)
non-linéarité< ± 0,05% de la pleine échelle
Précision de répétition< ± 0,01% de la pleine échelle
Temps de mise à jour1 ms

  • Conditions de fonctionnement

Vitesse de l’aimantarbitraire
Classe de ProtectionIP65
Température de fonctionnement40℃ ~ +75℃
Humidité/point de roséeHumidité 90%, aucune condensation
Indice de chocGB/T2423.5 50g(11ms)
Indice de VibrationGB/T2423.10 5g/10~2000Hz
Essai d’emc

GB/T17626.2 degré anti-interférence de décharge électrostatique, catégorie 4, classe A

Rayonnement GB/T17626.3 degré anti-interférence de champ électromagnétique de radiofréquence, catégorie 3, classe B

GB/T17626.4 degré anti-interférence de Train rapide électrique transitoire, catégorie 4, classe B

GB/T17626.6 perturbation menée induite par champ RF, catégorie 2, classe B

GB/T17626.8 puissance fréquence champ magnétique degré anti-interférence, catégorie 3, classe A

Certification CE




  • Connexions électriques


  • Construction et matériaux

Tension d’entrée+24Vdc±20%



Consommation électrique<80mATige de mesureAlliage d’aluminium
Protection de polaritéMaximum -30Vdc

Connexion ligne sortante

DIN46530(A)
Protection contre les surtensionsMaximum 36VdcInstallationToute direction, installation de bride
Résistance d’isolation> 10mωAimant de PositionAimant de Suspension
Résistance d’isolation500V

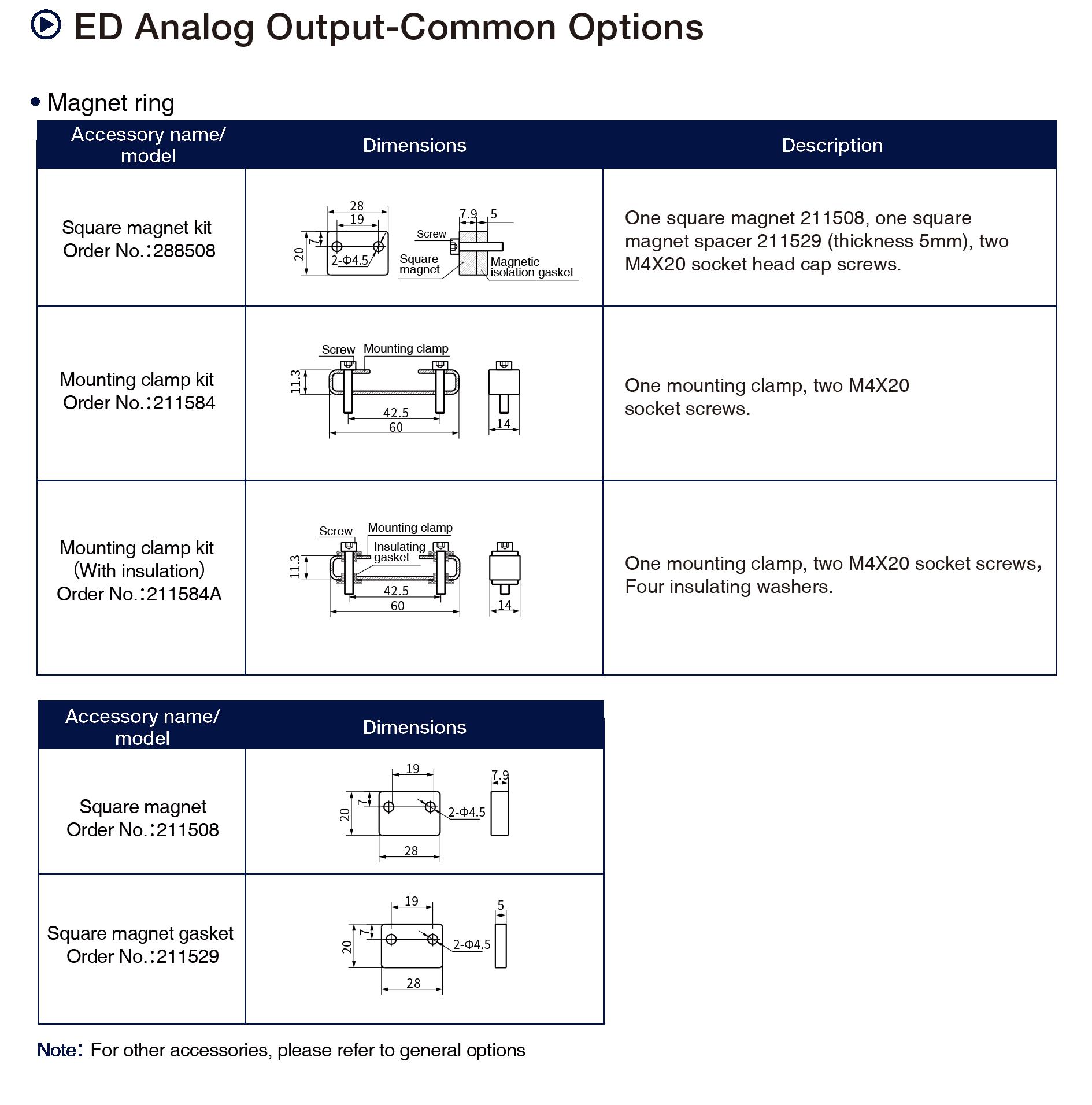

Capteur de déplacement de sortie analogique ED — Options communes

ED Analog Output Displacement-Common Options


: Montré dans la métallurgie, l’énergie éolienne, les machines de construction, les machines en caoutchouc, les machines de port, et d’autres domaines d’automation.


: Multiples options d’installation et accessoires (aimants, pinces) pour un déploiement flexible.


Le capteur de déplacement ED-Analog est présenté comme un Solution de haute précision, sans contact, ultra-compacte et robuste Pour les environnements industriels exigeants, offrant une installation flexible, une sortie analogique fiable et une qualité éprouvée reconnue par les ingénieurs et les leaders de l’industrie


Informations de commande

Informations de commande

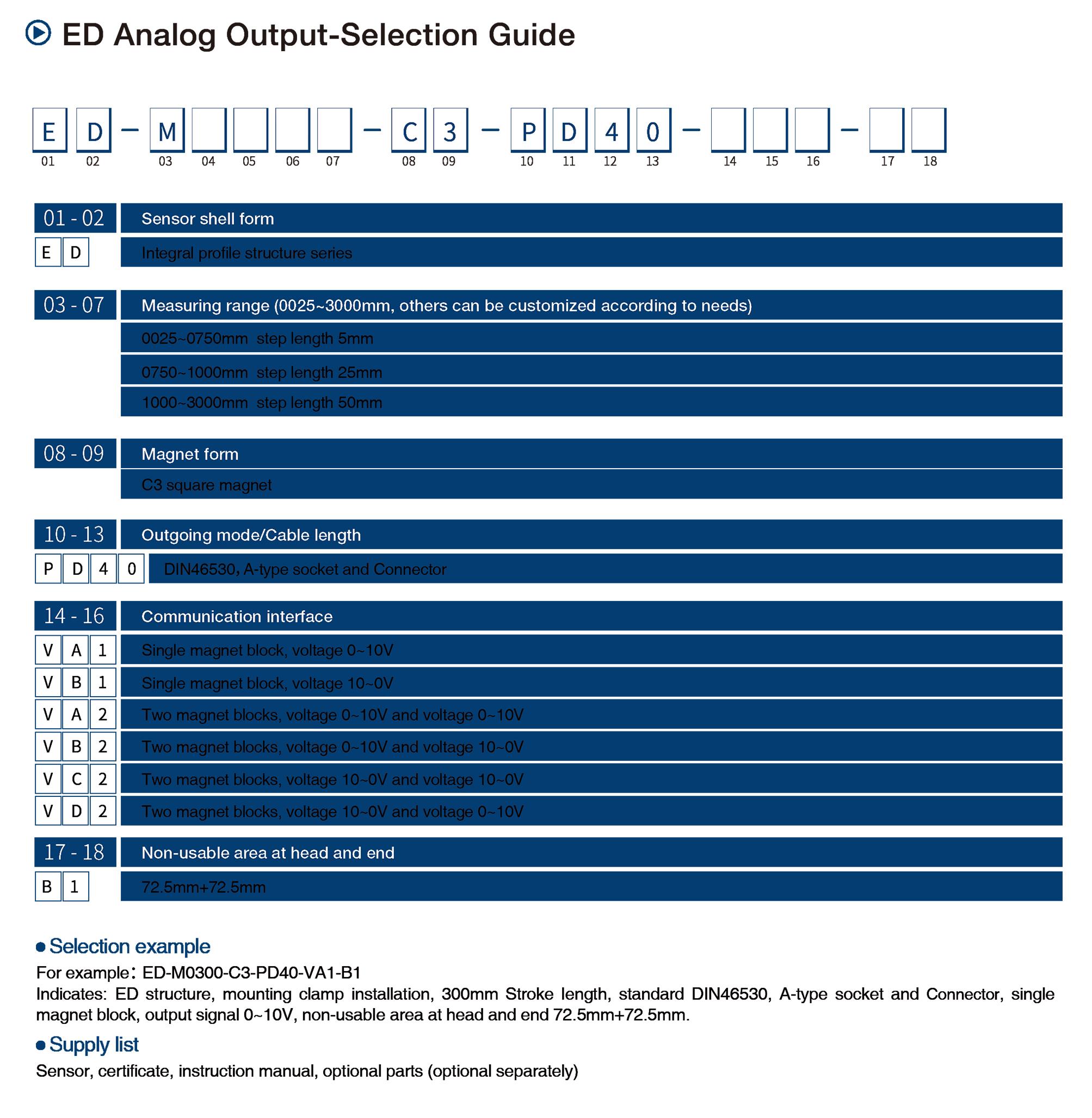

ED Analog Output Displacement Sensor -Selection Guide







Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
ED analogiqueLes Seris

ED capteur de déplacement de sortie analogique


50-3000 mm longueur de course

0,025% de résolution pleine échelle

Sans contact

IP65:








- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
