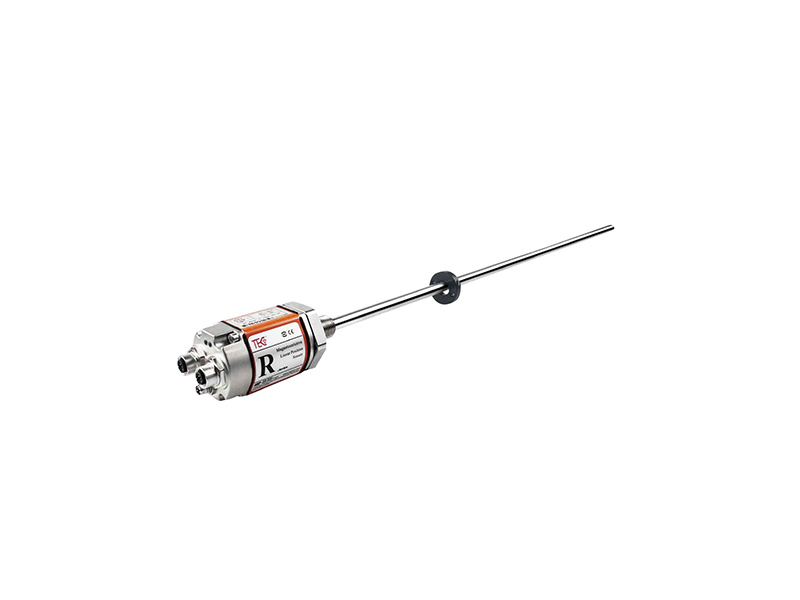

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DCLa technologie magnétostrictive sans contact et sans usure fournit une mesure de position linéaire absolue avec une longue durée de vie.
L’interface EtherCAT offre une transmission de données haute vitesse en temps réel avec un support jusqu’à 9 positions d’aimant et des sorties de vitesse.
Précision exceptionnelle avec <± 0,01% non-linéarité pleine échelle et <± 0,001% répétabilité (minimum ±1 µm).
La protection IP67 robuste, la tige en acier inoxydable 304 et la résistance à la pression jusqu’à 35 MPa assurent un fonctionnement fiable dans des environnements industriels difficiles.
Installation Flexible avec plusieurs options de filetage de montage, surveillance de l’état en temps réel de LED et diverses configurations de connecteur/câble.
| ||||
| Données de mesure | Position aimant anneau | |||
| Longueur de la course | 25~5500 millimètres | |||
| Nombre de mesures | 1 à 9 | |||
|
| ||
| Interface | Technologie d’automatisation de contrôle Ethernet EhterCAT | Vitesse de l’aimant | arbitraire |
| Protocole de données | EtherCAT 100 Base-TX X X | Niveau de Protection | IP67RH inox Stell Rod/IP65R r Profil en aluminium |
Vitesse de Transmission | Maximum 100Mbit/ S | exploitation La température | -40℃ ~ +85℃ |
| Résolution du conseil | 1 ~ 100 μm, réglable | Humidité/rosée Point de vue | Humidité 90%, aucune condensation |
| non-linéarité | <± 0,01% de la pleine échelle, minimum 50μm | Indice de choc | GB/T2423.5 100g(6ms) |
répétition exactitude | <±0.001% de la pleine échelle, minimum ±1μm | Indice de Vibration | GB/T2423.10 20g/10~2000Hz |
| Temps de mise à jour | ≥0.25ms, selon la course de mesure | Essai d’emc | GB/T17626.2/3/4/6/8, catégorie 4/3/4/3/3, Classe A, Certification de la CE |
| hystérésis | <10μm | ||
Coefficient de température | <15ppm/℃ | ||
|
| |||
| Indication d’échec | Couvercle de bac électronique avec affichage led | |||
RH Les séries | Tension d’entrée | +24Vdc±20% | ||
Bac électronique | Alliage d’aluminium | Courant de fonctionnement | <90mA(variant avec la gamme) | |
Tige de mesure | Acier inoxydable 304 | Protection de polarité | Max.-30Vdc | |
Pression externe du tube | 35MPa (continu)/70MPa (crête) ou 350bar (continu)/700bar (crête) | Protection contre les surtensions | Max.36Vdc | |
Aimant de Position | Bague d’aimant Standard et divers aimants d’anneau | Résistance d’isolation | > 10mω | |
RP Les séries | Bac électronique | Alliage d’aluminium | Résistance d’isolation | 500V |
Tige de mesure | Alliage d’aluminium | |||
Aimant de Position | Aimant Slider, aimant carré, aimant secteur | |||
Fil de montage formulaire | M18ningu-1.5, m20ningu-1.5, 3/4"-16UNF-3A (personnalisable) | |||
Installation Direction générale | N’importe quelle direction | |||
| Mode sortant | Sortie de câble ou connecteur | |||
Dimensions et guidage de l’installation du capteur de tige résistante à la pression relative
Rotule résistante à la pression de la série RH, conception d’installation intégrée pour le système hydraulique, mode d’installation continu, flexible et simple résistant à la pression 35MPa. Forme de filetage de montage m18ningu-1.5 ou m20ningu-1.5 ou 3/4"-16UNF-3A.
Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable.
Le conseil des ministresLes valeurs par défaut de la première et dernière mesure des zones non utilisables de ce produit sont 50.8mm et 63.5mm respectivement.
La valeur de la La zone non utilisable de mesure peut être modifiée de manière appropriée selon les besoins des clients, s’il vous plaît souligné lors de la commande.
Note: avec kit standard d’anneau aimant 288501, avec joint d’isolation magnétique et fixation Vis; Prise 321723 lorsque le connecteur est équipé d’une prise de câble.
Dimensions et conseils d’installation du capteur de profil en aluminium RP
Le profil en aluminium de la série RP fournit le mode d’installation externe flexible et simple, qui convient à la détection de course ou de position du mécanisme de mouvement linéaire, et peut également être utilisé pour la détection de position externe du cylindre hydraulique.
Les led rouges et vertes intégrées dans le couvercle de la tête du capteur fournissent l’état de fonctionnement du capteur et la fonction de diagnostic.
| Feu vert | Le Flash | X |
|
| Lumière rouge | En dehors | Sur le | |
| fonction | Travail Normal | Aimants non détectés ou Numéro incorrect |
| Article: | Description Description | Bobine/plateau | Les pc/ rouleau | G.d. | N ° de catalogue | Qté:/Carton | Taille de paquet |
| RH-P EtherCAT Seris | RH-P EtherCAT sortie capteur de déplacement magnétostrictif 25~5500 mm course 1 ~ 100 μm, résolution réglable -40℃ ~ +85℃ température de fonctionnement IP67 / IP65 | - kilogrammes | - kilogrammes | -pc | -mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| modèle | Coup efficace | Interface | tension | non-linéarité | répétabilité | Mis à jour le | Catégorie de Protection |
fonctionnement La température (℃) |
matériel | Choc ⊑ pression | Fiche technique | échantillon |
| FBGB Explosion-Proof Seris | 25~5500 mm | Analog、SSI、CANopen | +24Vdc±20% | < ± 0.01% of full scale, Min. ± 50μm | < ± 0.001% of full scale, Min. ± 1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67 | -40℃ ~ +105℃ | 304 stainless steel | GB/T2423.5 100g(6ms) |  |
|
| RH(P) Start-Stop Output Seris | 25~5500 mm | / | +24Vdc±20% | < 0.01% full-scale taxi, minimum 50μm | / | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +105℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) SSI Output Seris | 25~5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum ±50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) Profinet Output Seris | 25~5500 mm | Profinet IO RT | +24Vdc±20% | < ±0.01% of full scale, minimum ±50μm | < 0.001% for full-scale taxis, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) Profibus-DP Seris | 25~5500 mm | Profibus-DP System，ISO74498 | +24Vdc±20% | <±0.01% of full scale, minimum ±50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH-P EtherCAT Seris | 25~5500 mm | EhterCAT Ethernet Control Automation Technology | +24Vdc±20% | <±0.01% of full scale, minimum 50μm | <±0.001% of full scale, minimum ±1μm | ≥0.25ms，depending on the measuring stroke | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH/RP CANBus Seris | 25~5500 mm | CANBus System Protocol, IS0DIS11898 | +24Vdc±20% | < 0 .01% full-scale taxi, minimum 50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH/RP Analog Seris | 25~5500 mm | / | 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） | <±0.01% of full scale, min±50um | <±0.001% of full scale, min ±1um | 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable | IP67 | -40℃ ~ +85℃ | 304L stainless steel | GB/T2423.5 100g(6ms) | |
|
| MT Analog Seris | 50~2500 mm | CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | 8~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MI CANopen Seris | 50~2500 mm | CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | 8~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MI Analog Seris | 50~2500 mm | 4 ~ 20mA（load resistance≤250Ω） | 0.5 ~ 4.5Vdc or 0.25~4.75Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MHA CANopen Seris | 50~2500 mm | CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | / | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MHA Analog Seris | 50~2500 mm | 4 ~ 20mA（load resistance≤250Ω） | 0.5 ~ 4.5Vdc or 0.25~4.75Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MH CANopen Seris | 50~2500 mm | CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 | 9~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L | GB/T2423.5 100g（11ms） | |
|
| MH Analog Seris | 50~2500 mm | / | 9~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L | GB/T2423.5 100g（11ms） | |
|
| ES Modbus Seris | 25–3500 mm | Modbus RTU protocol | 9~ 30Vdc | Minimum ± 50um or <0.01%.F.S | Minimum ± 10um or <0.001%.F.S | Default 20ms | IP67 | -40°C ~ +75°C | 304L/316L | GB/T2423.5 50g(6ms) | |
|
| ES Analog Seris | 25–5500 mm | 4-20mA or 0-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | Same resolution | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | 304L / 316L stainless steel | GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak | |
|
| HP Analog Seris | 25–2500 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | <0.02% of full scale | <0.005% of full scale | lms ( range < lm ) | IP65 | -40°C ~ +85°C | PFA | GB/T2423.5 50g(6ms) | |
|
| ESC Analog Seris | 50–3000 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | 士0.1mm(25~400mm) | <±0.l mm | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | PFA | GB/T2423.5 50g(6ms) | |
|
| EP Analog Seris | 25-5500 mm | 0-20mA or 4-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | < 0.03% of full scale | < 0.005% of full scale | IP65 | -40°C ~ +85°C | Aluminum formed shell | GB/T2423.5 50g(6ms) | |
|
| ED Analog Seris | 50–3000 mm | / | 0–10V/10–0V, signal/ dual | <±0.05% of full scale | <± 0.01% of full scale | 2MS | IP65 | -40°C ~ +75°C | Aluminum Alloy | GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10 | |
|
|
||||||||||||
|
||||||||||||
|
||||||||||||
|
||||||||||||
| EJ SSI Output Seris | 25-5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum±50μm | < ± 0.001% of full scale, minimum ± 5μm | / | Cable outlet mode IP68; socket way IP67 | -40℃ ~ +85℃ | 304L | GB/T2423.5 100g(6ms) | |
|
| EJ Modbus Seris | 25-5500 mm | Modbus RTU protocol | 0-10Vdc or 0-5Vdc | Minimum ±50um(or <±0.01%F.S.) | Minimum ±10um(or <±0.001%F.S.) | 10ms | IP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g ( 6ms ) | |
|
| EJ Analog Seris | 25-5500 mm | 4-20mA or 0-20mA | 0-10Vdc or 0-5Vdc | <+0.02% of full scale | <± 0.001% offull scale | lms | Outgoing line lP68, Socket LP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g(6ms), 35MPA/70MPA(peak) | |
