caractéristiques

La large gamme de course de 25-5500 mm avec des longueurs personnalisables répond à divers besoins de mesure industrielle.

La haute précision avec une non-linéarité et une répétabilité à échelle réelle de 0,05% correspondant à la résolution du capteur assure des résultats précis et fiables.

Temps de mise à jour rapide: 1 ms (système à quatre fils) ou 100 ms (système à deux fils) fournit un retour de position en temps réel.

La protection Code Code IP67 robuste, la température de fonctionnement de -40 °C à +75°C et la construction en acier inoxydable 304L/316L garantissent la durabilité dans des environnements difficiles.

Mesure linéaire sans contact et sans usure avec sortie analogique flexible (4-20mA, 0-20mA, 0-10V, 0-5V) et plusieurs options de connexion, y compris câble droit et prise aviation.

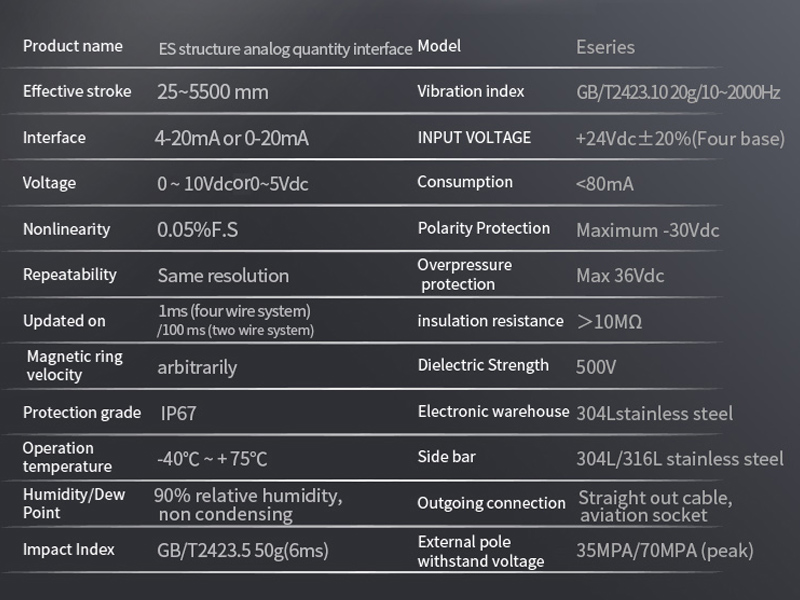

Caractéristiques techniques

Nom du produit	ES Series capteur de déplacement magnétostrictif	modèle	ES Seris
Plage de mesure	25-5500 millimètres	Indice de Vibration	GB/T2423.10 20g/10~2000Hz
Interface	4-20mA ou 0-20mA	Tension d’entrée	+24Vdc±20%(base quatre)
tension	0~10Vdc ou 0~5Vdc	consommation	<80mA
non-linéarité	0.05% f	Protection de polarité	Maximum -30Vdc
répétabilité	Même résolution	Protection contre la surpression	Max 36Vdc
Mis à jour le	LMS (système à quatre fils) /100 ms (système à deux fils)	Résistance d’isolation	> 10mω
Vitesse de l’anneau magnétique	arbitrairement	Résistance diélectrique	500V
Catégorie de Protection	IP67	Entrepôt électronique	304lacier inoxydable
Température de fonctionnement	-40°C ~ +75°C	Barre latérale	Acier inoxydable 304L / 316L
Humidité/Point de rosée	Humidité relative de 90%, sans condensation	Connexion sortante	Câble droit sortie, prise aviation
Indice d’impact	GB/T2423.5 50g(6ms)	Pôle externe avec tension de support	35MPA / 70MPA (crête)

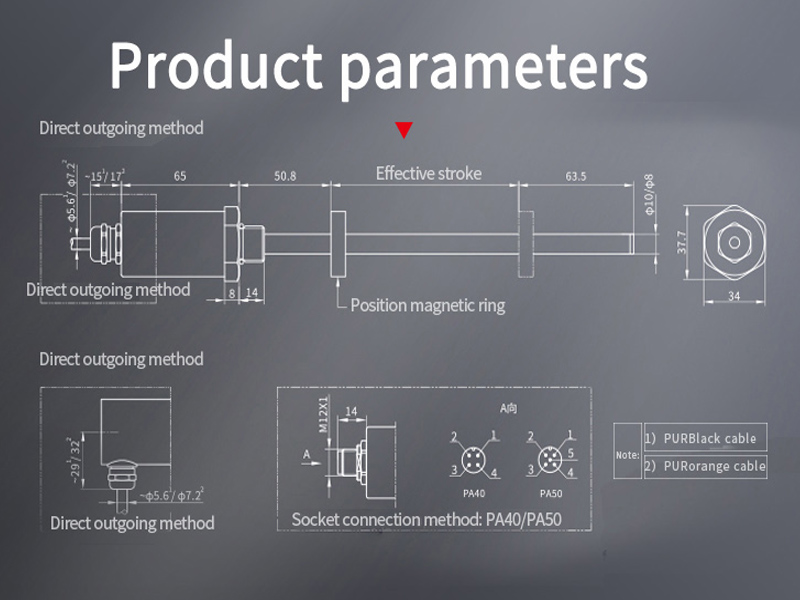

Forme structurelle

ES Series Magnetostrictive Displacement Sensor Structural Shape

Câblage et définition Pin

ES Series Magnetostrictive Displacement Sensor Wiring and Pin Definition

ES Series capteur de déplacement magnétostrictif - paramètres du produit

Entrée en ligne
Données de mesure		Position aimant anneau
Longueur de la course		25~3500 mm, d’autres peuvent être personnalisés selon les besoins
La production
actuel		4 ~ 20mA ou 0 ~ 20mA(charge min/max 0/500ω)
tension		0~ 10Vdc ou 0~5Vdc(résistance de charge minimale ≥ 10kω)
Résolution du conseil		±0.01mm, DA 16bit, courant de système à 4 fils ±0.1mm, DA 16bit, tension du système à 4 fils ±0.1mm,12bit DA, courant de système à 2 fils
non-linéarité		0.05% f
répétabilité		Même résolution
Temps de mise à jour		Système à 2 fils 100 ms Système à 4 fils 1ms(range≤1m), 2ms(1m2m)
Coefficient de température		<50ppm>
Conditions de fonctionnement
Vitesse de l’aimant		arbitraire
Classe de Protection		IP67
Température de fonctionnement		40℃ ~ +75℃
Humidité/point de rosée		Humidité 90%, aucune condensation
Indice de choc		GB/T2423.5 50g(6ms)
Indice de Vibration		GB/T2423.10 15g/10~2000Hz
Essai d’emc		GB/T17626.2 degré anti-interférence de décharge électrostatique, catégorie 3, classe A Rayonnement GB/T17626.3 degré anti-interférence de champ électromagnétique de radiofréquence, catégorie 3, classe A GB/T17626.4 degré anti-interférence du Train rapide électrique transitoire, catégorie 3, classe B GB/T17626.6 degré de perturbation conduit induit par le champ de radiofréquence, catégorie 2, classe A GB/T17626.8 immunité de champ magnétique de fréquence de puissance, catégorie 3, classe A Certification CE

Connexions électriques		Construction et matériaux
Tension d’entrée	+ alimentation d’énergie 24Vdc (-20%~+20%): système à 4 fils + alimentation 24/12Vdc (-20%~+20%): système à 2 fils	Compartiment électronique	304lacier inoxydable
Consommation électrique	<80mA	Tige de mesure	304L / 316l acier inoxydable
Protection de polarité	Maximum -30Vdc	Pression externe du tube	35Mpa (continu)/70Mpa (crête) La mesure Diamètre de tige φ 10
Protection contre les surtensions	Maximum 36Vdc	Installation	Toute direction, installation filetée (fil fil Les spécifications sont facultatives)
Résistance d’isolation	> 10mω	Aimant de Position	Divers aimants à anneaux
Résistance d’isolation	500V	Mode sortant	Prise de câble ou connecteur (connecteur M12)

Série ES capteur de déplacement magnétostrictif — Options communes

ES Series Magnetostrictive Displacement Sensor-Common Options

Informations de commande

ES Analog Output-Selection Guide

Informations sur l’emballage

Article:

Description Description

Bobine/plateau

Les pc/ rouleau

G.d.

N ° de catalogue

Qté:/Carton

Taille de paquet

ES Seris analogique

ES Series capteur de déplacement magnétostrictif

25-5500 mm course

0,05 % FS non linéarité

Sans contact

Code IP67

- kilogrammes

-pc

-mm

Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.

Tous les capteurs de déplacement

modèle

Coup efficace

Interface

tension

non-linéarité

répétabilité

Mis à jour le

Catégorie de Protection

fonctionnement
La température (℃)

matériel

Choc ⊑ pression

Fiche technique

échantillon

RS Waterproof Seris

50mm~5500mm

Analog、SSI、CANopen、Start/Stop

+24Vdc±20%

< ± 0.01% of full scale, Min. ±50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RF Flexible Seris

500~7620mm，Up to 23 meters

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP65 / IP67

-40℃ ~ +85℃

Aluminum alloy

GB/T2423.5 100g(6ms)

RD Split Seris

25~5500 mm

Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP68

-40℃ ~ +125℃

304 stainless steel

GB/T2423.5 100g(6ms)

RB Flat Seris

50~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

FBGB Explosion-Proof Seris

25~5500 mm

Analog、SSI、CANopen

+24Vdc±20%

< ± 0.01% of full scale, Min. ± 50μm

< ± 0.001% of full scale, Min. ± 1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Start-Stop Output Seris

25~5500 mm

+24Vdc±20%

< 0.01% full-scale taxi, minimum 50μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +105℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) SSI Output Seris

25~5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profinet Output Seris

25~5500 mm

Profinet IO RT

+24Vdc±20%

< ±0.01% of full scale, minimum ±50μm

< 0.001% for full-scale taxis, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH(P) Profibus-DP Seris

25~5500 mm

Profibus-DP System，ISO74498

+24Vdc±20%

<±0.01% of full scale, minimum ±50μm

<±0.001% of full scale, minimum ±1μm

1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH-P EtherCAT Seris

25~5500 mm

EhterCAT Ethernet Control Automation Technology

+24Vdc±20%

<±0.01% of full scale, minimum 50μm

<±0.001% of full scale, minimum ±1μm

≥0.25ms，depending on the measuring stroke

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP CANBus Seris

25~5500 mm

CANBus System Protocol, IS0DIS11898

+24Vdc±20%

< 0 .01% full-scale taxi, minimum 50μm

<±0.001% of full scale, minimum ±1μm

1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable

IP67/ IP65

-40℃ ~ +85℃

304 stainless steel

GB/T2423.5 100g(6ms)

RH/RP Analog Seris

25~5500 mm

0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K）

<±0.01% of full scale, min±50um

<±0.001% of full scale, min ±1um

1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable

IP67

-40℃ ~ +85℃

304L stainless steel

GB/T2423.5 100g(6ms)

MT Analog Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI CANopen Seris

50~2500 mm

CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

8~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MI Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA CANopen Seris

50~2500 mm

CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MHA Analog Seris

50~2500 mm

4 ~ 20mA（load resistance≤250Ω）

0.5 ~ 4.5Vdc or 0.25~4.75Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L stainless steel

GB/T2423.5 100g（11ms）

MH CANopen Seris

50~2500 mm

CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

MH Analog Seris

50~2500 mm

9~ 32Vdc

±0.1mm（≤250mm）or 0.04%F.S（＞250mm）

±0.1mm

2ms

IP67

-40℃ ~ +105℃

304L

GB/T2423.5 100g（11ms）

ES Modbus Seris

25–3500 mm

Modbus RTU protocol

9~ 30Vdc

Minimum ± 50um or <0.01%.F.S

Minimum ± 10um or <0.001%.F.S

Default 20ms

IP67

-40°C ~ +75°C

304L/316L

GB/T2423.5 50g(6ms)

ES Analog Seris

25–5500 mm

4-20mA or 0-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

Same resolution

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

304L / 316L stainless steel

GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak

HP Analog Seris

25–2500 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

<0.02% of full scale

<0.005% of full scale

lms ( range < lm )

IP65

-40°C ~ +85°C

PFA

GB/T2423.5 50g(6ms)

ESC Analog Seris

50–3000 mm

4-20mA or 20-4mA

0~10Vdc or 0~5Vdc

士0.1mm(25~400mm)

<±0.l mm

lms (four wire system)/ 100 ms (two wire system)

IP67

-40°C ~ +75°C

PFA

GB/T2423.5 50g(6ms)

EP Analog Seris

25-5500 mm

0-20mA or 4-20mA

0~10Vdc or 0~5Vdc

0.05% F.S

< 0.03% of full scale

< 0.005% of full scale

IP65

-40°C ~ +85°C

Aluminum formed shell

GB/T2423.5 50g(6ms)

ED Analog Seris

50–3000 mm

0–10V/10–0V, signal/ dual

<±0.05% of full scale

<± 0.01% of full scale

2MS

IP65

-40°C ~ +75°C

Aluminum Alloy

GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10

EJ SSI Output Seris

25-5500 mm

SSI Synchronous Serial Interface

+24Vdc±20%

<±0.01% of full scale, minimum±50μm

< ± 0.001% of full scale, minimum ± 5μm

Cable outlet mode IP68; socket way IP67

-40℃ ~ +85℃

304L

GB/T2423.5 100g(6ms)

EJ Modbus Seris

25-5500 mm

Modbus RTU protocol

0-10Vdc or 0-5Vdc

Minimum ±50um(or <±0.01%F.S.)

Minimum ±10um(or <±0.001%F.S.)

10ms

IP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g ( 6ms )

EJ Analog Seris

25-5500 mm

4-20mA or 0-20mA

0-10Vdc or 0-5Vdc

<+0.02% of full scale

<± 0.001% offull scale

lms

Outgoing line lP68, Socket LP67

-40°C - +75°C

304L/316L stainless steel

GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)

Moins d’espace, plus de possibilités

Intégration facile des encodeurs

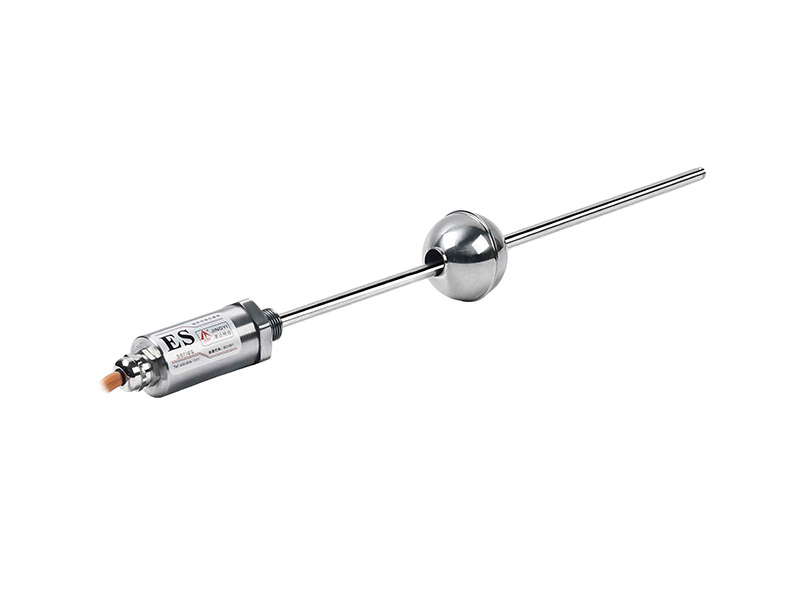

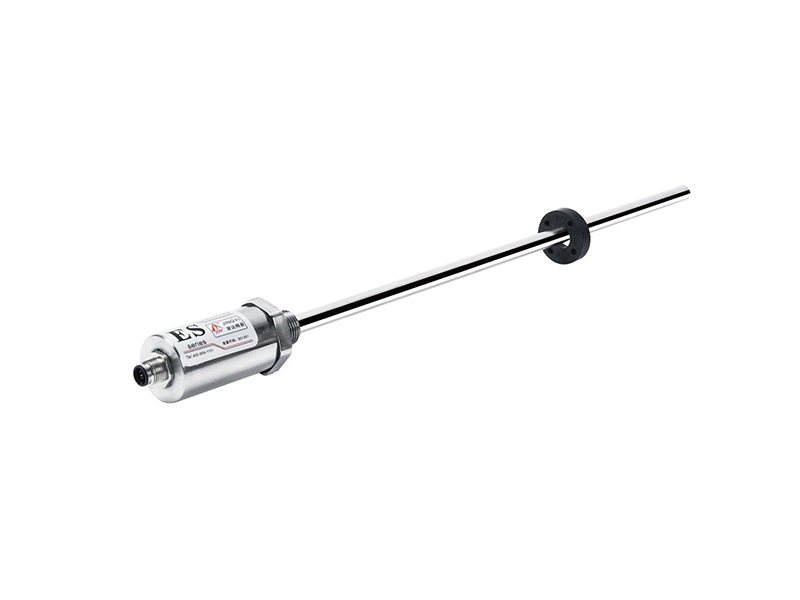

ES Series capteur de déplacement magnétostrictif

Demandez votre devis aujourd’hui

Produits connexes

caractéristiques

Caractéristiques techniques

Informations de commande

Informations de commande

Informations sur l’emballage

Tous les capteurs de déplacement

Application

Nouvelles recommandées

Analyse Comparative de l’encodeur incrémental et l’encodeur absolu

Vérification de la fiabilité et essais de codeurs absolus dans le domaine aérospatial

Pratique d’application de l’encodeur absolu dans le système de mesure et de positionnement de précision
