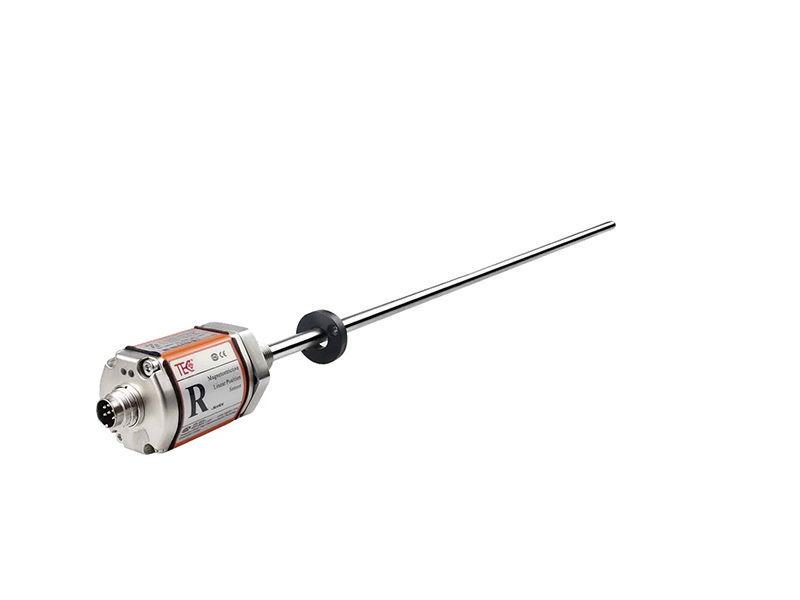

RH(P) capteur de déplacement magnétostrictif de sortie Start-Stop

  • RH(P) capteur de déplacement magnétostrictif de sortie Start-Stop
  • RH(P) capteur de déplacement magnétostrictif de sortie Start-Stop
  • RH(P) capteur de déplacement magnétostrictif de sortie Start-Stop
  • RH(P) capteur de déplacement magnétostrictif de sortie Start-Stop

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

caractéristiques

La technologie magnétostrictive sans contact et sans usure assure une mesure de position linéaire absolue et une longue durée de vie.

La sortie numérique Start-stop permet un retour de position rapide et en temps réel et prend en charge la détection simultanée de plusieurs aimants.

Ultra-haute précision avec une précision minimale de 5 µm, < 0,01% non-linéarité en pleine échelle, et répétabilité meilleure que 1 µm.

Protection robuste IP67 (rhéostatique) et IP65 (R r), tige en acier inoxydable 304, et résistance à la pression jusqu’à 35 MPa en continu pour les environnements difficiles.

La surveillance de l’état en temps réel par LED, les options de montage flexibles et les configurations multiples de connecteurs/câbles simplifient l’installation et les diagnostics.


RH(P) démarre-arrêt sortie capteur de déplacement magnétostrictif paramètres du produit


  • Entrée en ligne

Données de mesurePosition aimant anneau
Longueur de la course25~5500 millimètre, adapté aux besoins du client selon les besoins de client
Nombre de mesuresmultiples




  • La production

  • Conditions de fonctionnement

InterfaceSignal de début/arrêt (début/fin)Vitesse de l’aimantarbitraire
Résolution du conseilContrôleur dépendant (précision minimale 5μm)Niveau de Protection

IP67RH inox Stell Rod/IP65RP

Profil en aluminium

non-linéarité< 0,01% de taxi grandeur nature, minimum 50μm

exploitation

La température

-40℃ ~ +105℃
Largeur d’impulsionImpulsion de début: 2~5μs, impulsion d’arrêt: 1.5~2μsHumidité/rosée Point de vueHumidité 90%, aucune condensation

répétition

exactitude

< 0,001% de taxis grandeur nature, min. 1μmIndice de chocGB/T2423.5 100g(6ms)

Temps de mise à jour

1KHz(gamme ≤1m) 500Hz(1m< gamme ≤2m)

250Hz(2m

Indice de VibrationGB/T2423.10 20g/10~2000Hz
hystérésis<10μmEssai d’emc

GB/T17626.2/3/4/6/8, catégorie 4/3/4/3/3,

Classe A, Certification de la CE

La température

coefficient

<30ppm/℃




  • Structure et matériel

  • Connexion électrique

Indication d’échecCouvercle de bac électronique avec affichage ledTension d’entrée+24Vdc±20%

RH

Les séries

Bac électronique

Alliage d’aluminiumCourant de fonctionnement<90mA(variant avec la gamme)

Tige de mesure

Acier inoxydable 304Protection de polaritéMax.-30Vdc

Pression externe du tube

35MPa (continu)/70MPa (crête) ou

350 bars (continu)/700bar (crête)

Protection contre les surtensionsMax.36Vdc

Aimant de Position

Bague d’aimant Standard et divers aimants d’anneau

Résistance d’isolation> 10mω

RP

Les séries

Bac électronique

Alliage d’aluminiumRésistance d’isolation500V

Tige de mesure

Alliage d’aluminium

Aimant de Position

Aimant Slider, aimant carré, aimant secteur

Fil de montage

formulaire


M18emon 1.5, M20 1,5 /4"-16UNF-3A

(personnalisable)

Installation

Direction générale


N’importe quelle direction
Mode sortant
Sortie de câble ou connecteur



Caractéristiques de sortie - sortie start /Stop


Le capteur produit le signal de démarrage du contrôleur et le signal de l’aimant de position, et l’intervalle de temps entre eux est proportionnel au déplacement de l’aimant de position. La mesure et le contrôle du temps sont calculés par le régulateur et convertis en valeur de déplacement.


Output Characteristics




Surveillance et diagnostic d’état en temps réel LED

Les led intégrées (rouge ou verte) fournissent le retour d’état de base et la fonction de dépannage du capteur.


Feu vertSur leSur leSur leLe Le Flash

LED


Lumière rougeEn dehorsFlashSur leEn dehors
fonctionTravail Normal

Le capteur n’a pas

Signal d’interrogation


Aimant non détecté

État de programmation


Instructions d’installation-sortie démarrage/arrêt


Dimensions et guidage de l’installation du capteur de tige résistante à la pression relative


Rodshell résistant à la pression de la série RH, conception d’installation intégrée pour le système hydraulique, mode d’installation continu, flexible et simple résistant à la pression 35MPa, forme de filetage de montage m18 1.5 ou m20 1.5 ou 3/4"-16UNF-3A.

Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable.

Les valeurs des surfaces non utilisables en tête et aux extrémités de ce produit sont respectivement de 50,8 m et de 63,5 m. La valeur de la mesure

La zone non utilisable peut être modifiée de manière appropriée selon les besoins des clients, s’il vous plaît souligné lors de la commande.


Dimensions and installation guidance of RH pressure-resistant rod sensor


Dimensions et conseils d’installation du capteur de profil en aluminium RP


Le profil en aluminium de la série RP fournit le mode d’installation externe flexible et simple, qui convient à la détection de course ou de position du mécanisme de mouvement linéaire, et peut également être utilisé pour la détection de position externe du cylindre hydraulique.


Dimensions and installation guidance of RP aluminum profile sensor


Accessoires communs-sortie démarrage/arrêt



Common Accessories-Start/Stop Output

Informations de commande

Informations de commande







Selection Guide Start Stop Output


Selection Guide of Analog Start-Stop Cable Fittings








Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
RH(P) sortie Start-Stop Seris

RH(P) capteur de déplacement magnétostrictif de sortie Start-Stop


25~5500 mm course

Contrôleur dépendant (précision minimale 5μm) Résolution du conseil

-40℃ ~ +105℃ température de fonctionnement

IP67 / IP65







- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
