Accueil / produits / Produits de capteurs / Capteur de déplacement magnétostrictif

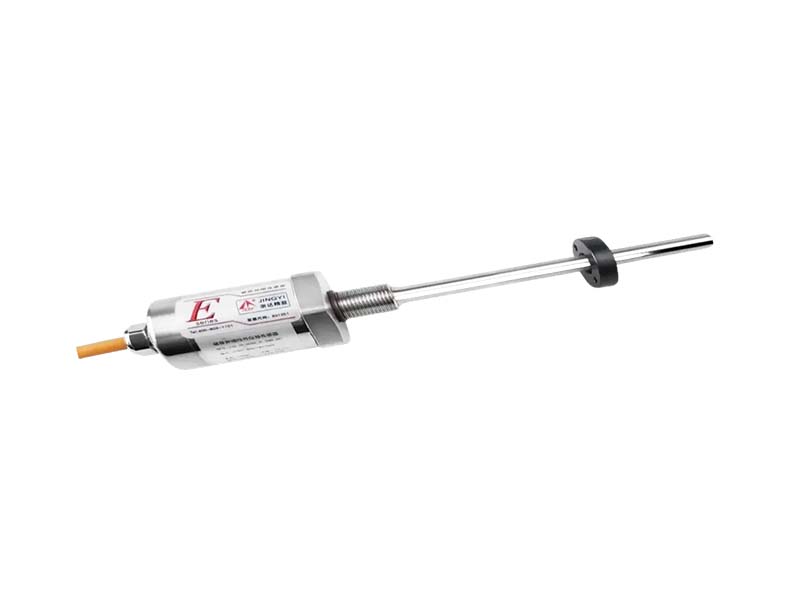

EJ Seris capteur de déplacement de sortie analogique

  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique
  • EJ Seris capteur de déplacement de sortie analogique

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

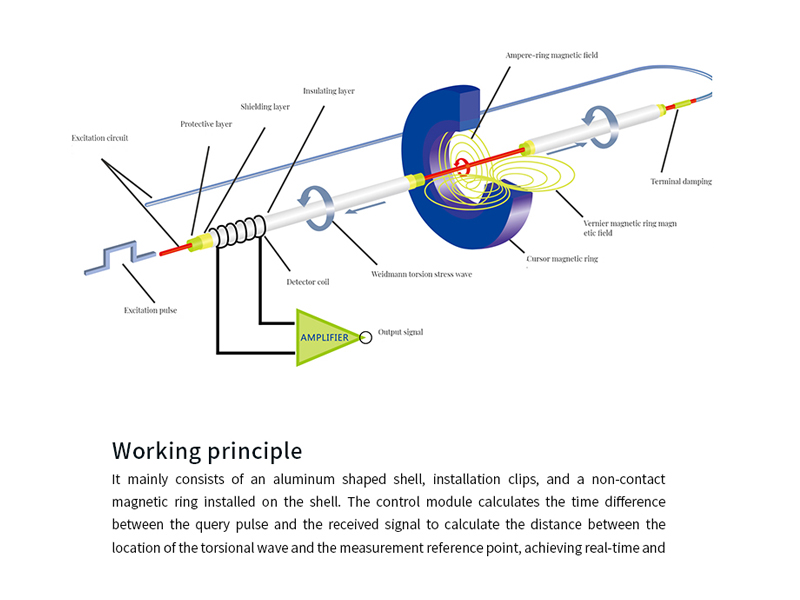

caractéristiques

 Conception robuste et entièrement fermée

Méthode de mesure sans usure et sans contact

La conception à faible consommation d’énergie réduit efficacement le chauffage du système

Adaptez à l’environnement dur, classe de protection IP68

Sortie de position absolue, non affectée par une panne de courant

Plusieurs interfaces sont disponibles: analogique, SSI, Modbus, etc.

Conception sans contact


· · · · · · · · · · · · · · · · · · · · · L’anneau magnétique et la tige de mesure fonctionnent sans contact physique, assurant sans usure et

Mesure sans bruit, réduisant les pertes de produit, et prolongeant considérablement la durée de vie du capteur.

Circuit modularisé

· L’électronique interne utilise une conception modulaire, qui améliore la fiabilité et simplifie

 Maintenance ou mises à niveau.

Tige de mesure en acier inoxydable

· Fabriquée en acier inoxydable 304, la tige de mesure offre une excellente compatibilité,

Soudure de précision, résistance à la pression, prévention de la poussière,

Et résistance aux taches, le rendant approprié à un large éventail d’environnements industriels.

Forte adaptabilité

· Le capteur est conçu pour fonctionner de manière fiable dans des conditions difficiles, y compris des températures extrêmes,

Humidité élevée, vibration, impact, corrosion et poussière.

Logiciel de configuration dédié

· Les ingénieurs peuvent utiliser un convertisseur USB pour la programmation sur site et les paramètres

Réglage sans ouverture du compartiment électronique. Les produits sont préconfigurés

Et peut être facilement adapté aux besoins du client au besoin.

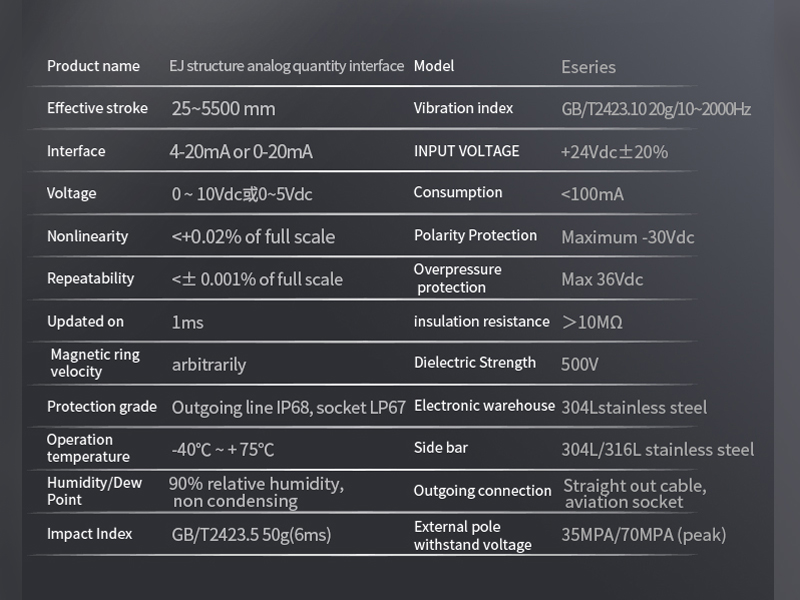

Caractéristiques techniques


Nom du produit

J j j Capteur de déplacement de sortie analogique

modèle

EJ Seris

Coup efficace

25~5500 millimètres

Indice de Vibration

GB/T2423.10 20g/10~2000Hz

Interface

4-20mA ou 0-20mA

Tension d’entrée

+24Vdc±20%

tension

0~ 10Vdc ou 0~5Vdc

consommation

<100mA

non-linéarité

<± 0,02% de la pleine échelle

Protection de polarité

Maximum -30Vdc

répétabilité

<± 0,001% de la pleine échelle

Protection contre la surpression

Max 36Vdc

Mis à jour le

1ms

Résistance d’isolation

> 10mω

Vitesse de l’anneau magnétiquearbitrairement

Résistance diélectrique

500V

Catégorie de Protection

Ligne sortante IP68,

Douille LP67

Entrepôt électronique

Acier inoxydable 304L

Température de fonctionnement

-40°C ~ +75°C

Barre latérale

Acier inoxydable 304L/316L

Humidité/Point de rosée

Humidité relative de 90%, sans condensation

Connexion sortante

Câble droit sortie, prise aviation

Indice d’impact

GB/T2423.5 50g(6ms)

Pôle externe avec tension de support

35MPA/70MPA (crête)


Forme structurelle

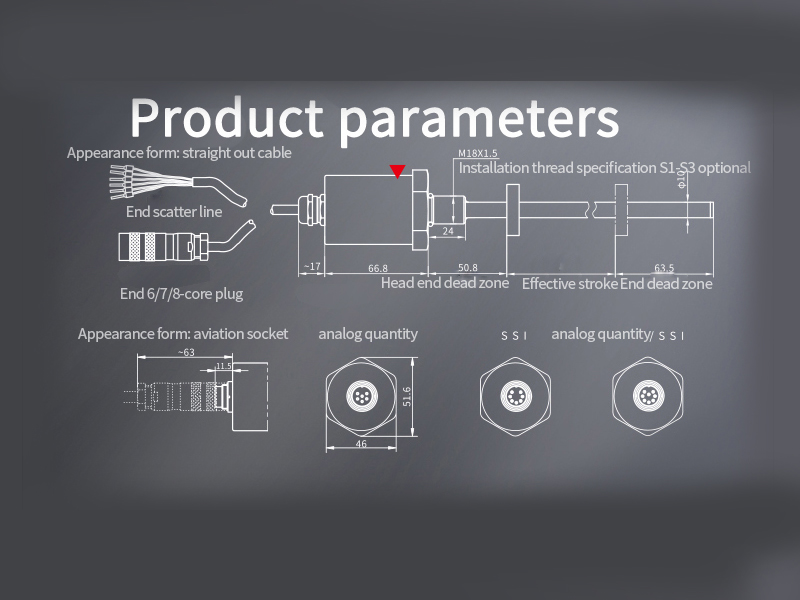

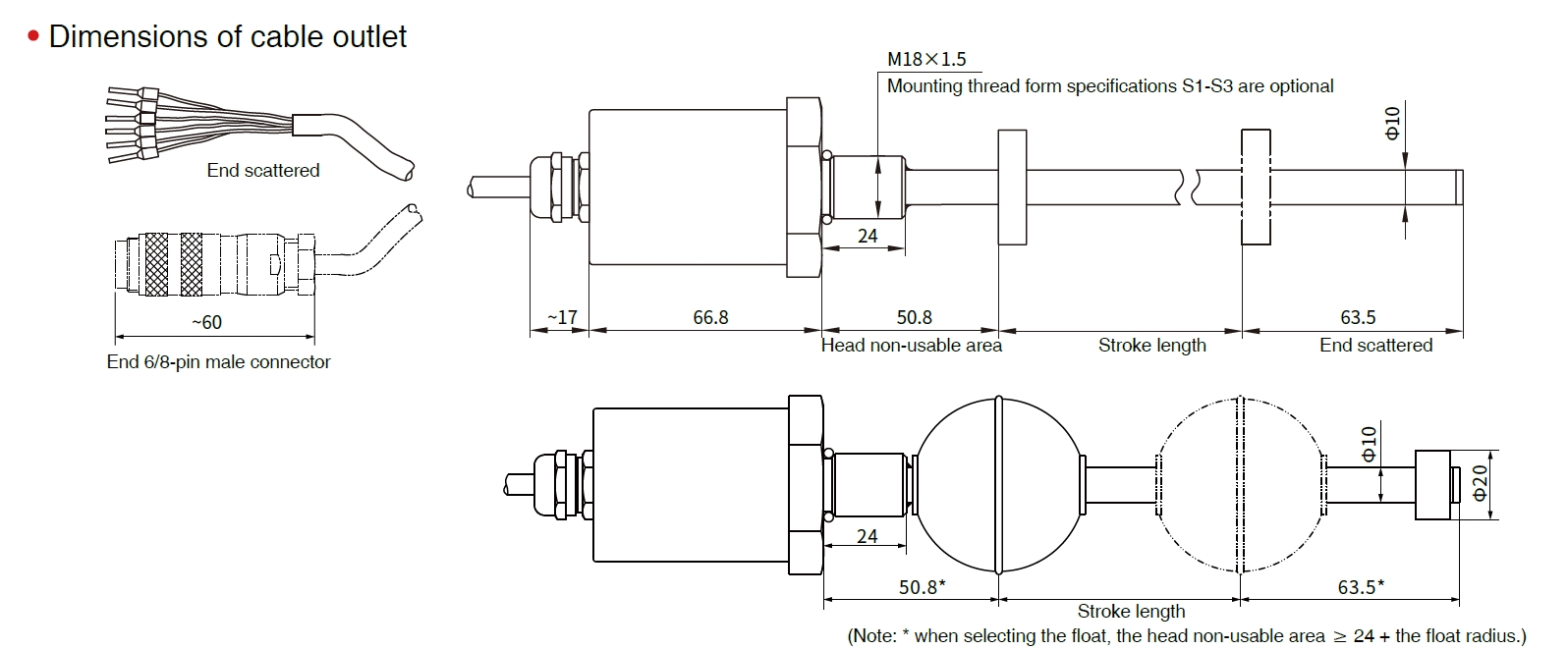

EJ Analog Output Displacement Sensor Dimensions of cable outlet

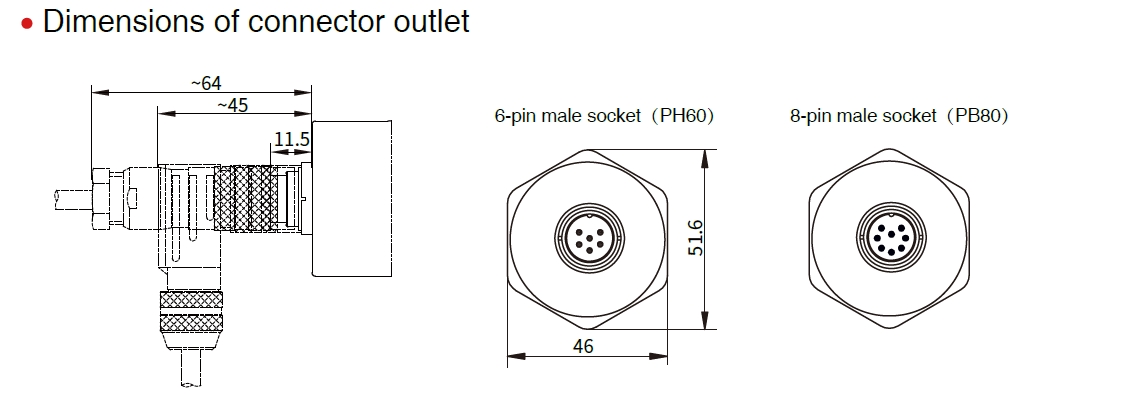

EJ Analog Output Displacement Sensor Dimensions of connector outlet

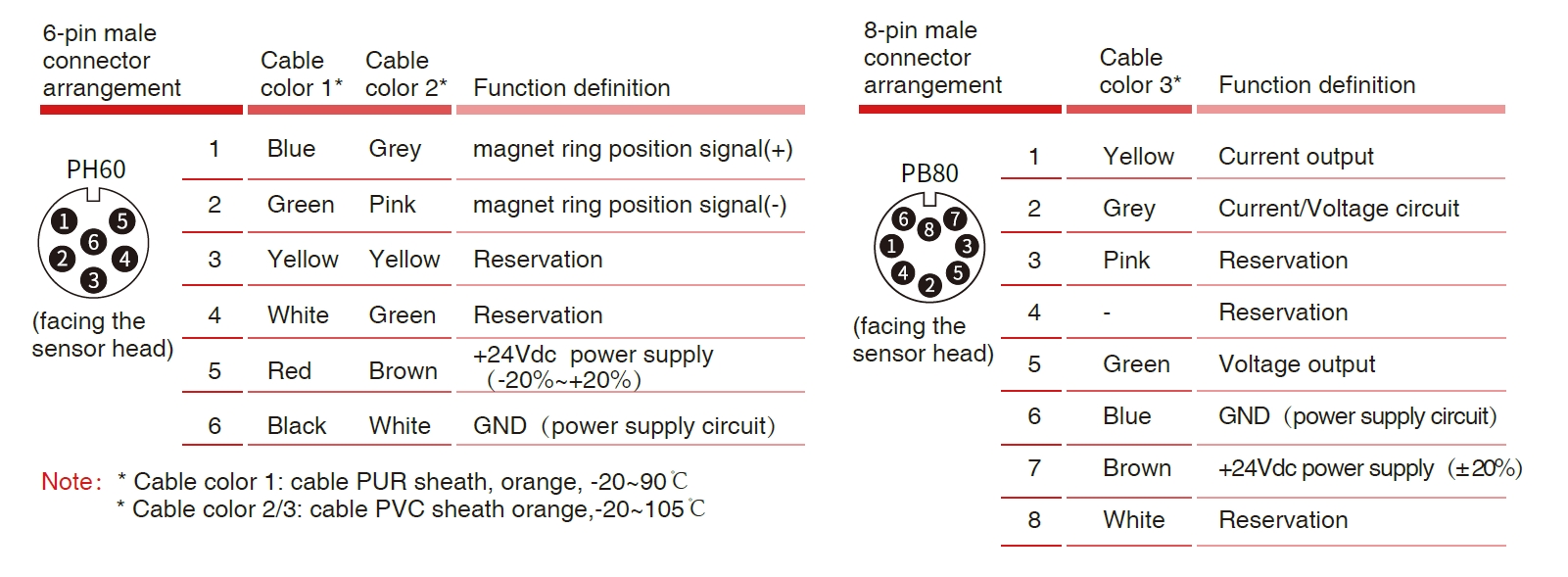

 câblage Et en plus goupille Définition du terme

Wiring and pin definition

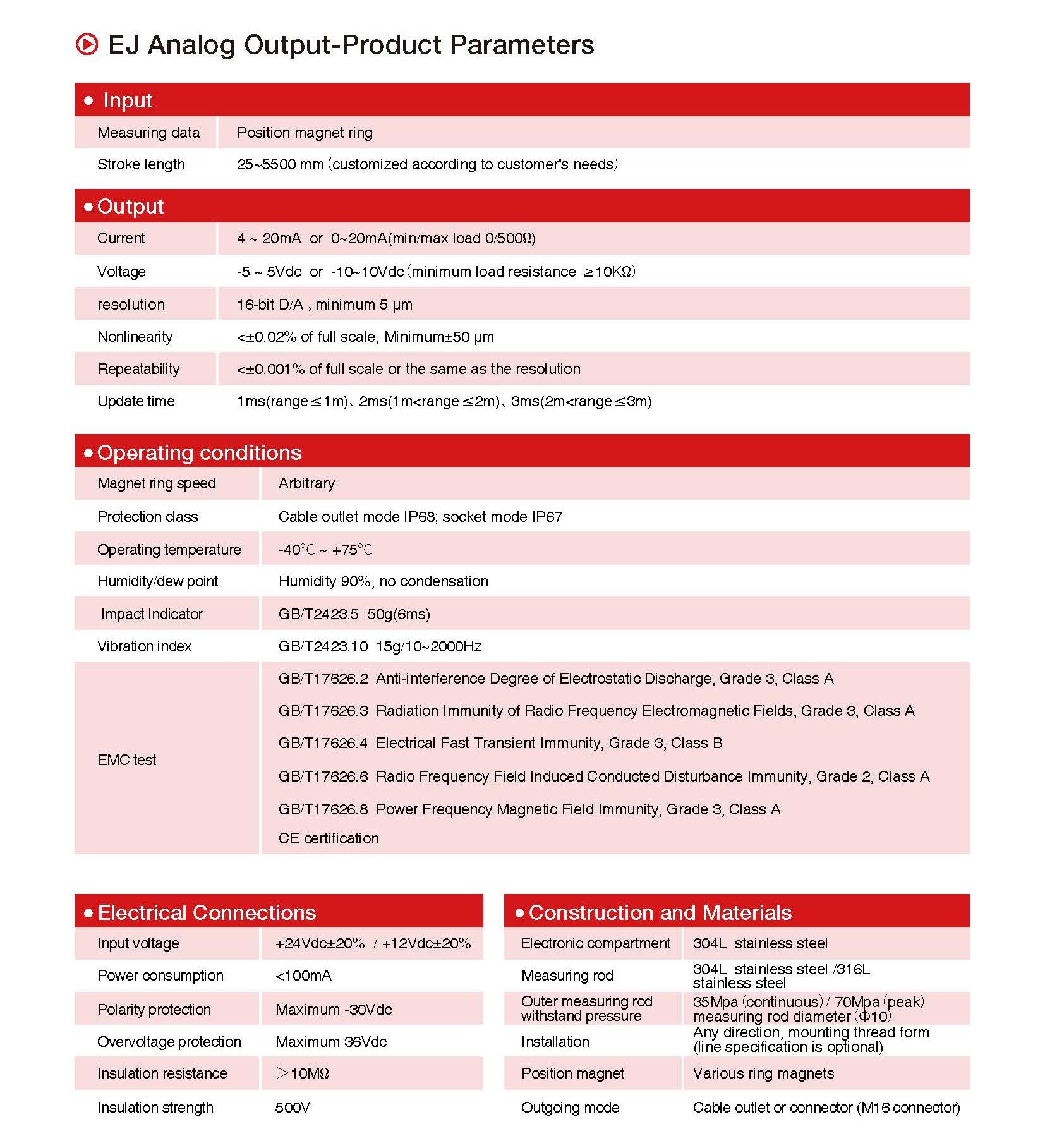

EJ produit de sortie analogique paramètres




  • Entrée en ligne

Données de mesurePosition aimant anneau
Longueur de la course25~5500 millimètres (adapté aux besoins du client selon customer' S besoins)

  • La production

actuel4 ~20mA ou 0~20mA(charge min/max 0/500ω)
tension-5 ~ 5Vdc ou -10~10Vdc(résistance de charge minimale ≥ 10kω)
Résolution du conseil16 bits D/A,minimum 5 μm
non-linéarité<± 0,02% de la pleine échelle, Minimum±50 μm
répétabilité<±0.001% de la pleine échelle ou le même que la résolution
Temps de mise à jour1ms(range≤1m), 2ms(1m<range≤2m), 3ms(2m<range≤3m)

  • Conditions de fonctionnement

Aimant vitesse de l’anneauarbitraire
Classe de ProtectionMode de sortie de câble IP68; Mode de prise IP67
Température de fonctionnement40℃ ~ +75℃
Humidité/point de roséeHumidité 90%, aucune condensation
Indicateur d’impactGB/T2423.5 50g(6ms)
Indice de VibrationGB/T2423.10 15g/10~2000Hz
Essai d’emc

GB/T17626.2 degré anti-interférence de décharge électrostatique, catégorie 3, classe A

GB/T17626.3 immunité de rayonnement des champs électromagnétiques de radiofréquence, catégorie 3, classe A

GB/T17626.4 immunité transitoire rapide électrique, catégorie 3, classe B

GB/T17626.6 champ de radiofréquence induit conduit immunité de perturbation, Grade 2, classe A

GB/T17626.8 immunité de champ magnétique de fréquence de puissance, catégorie 3, classe A

Certification CE




  • Connexions électriques


  • Construction et matériaux

Tension d’entrée+24Vdc±20% / +12Vdc±20%

Compartiment électronique

304lacier inoxydable
Consommation électrique<100mATige de mesure304L / 316l acier inoxydable
Protection de polaritéMaximum -30Vdc

Pression externe du tube

35Mpa (continu)/70Mpa (crête)
La mesure Diamètre de tige φ 10
Protection contre les surtensionsMaximum 36VdcInstallation

N’importe quelle direction, forme de fil de montage

(la ligne spécification est facultative)

Résistance d’isolation> 10mωAimant de PositionDivers aimants à anneaux
Résistance d’isolation500VMode sortant

Prise de câble ou connecteur (connecteur M16)

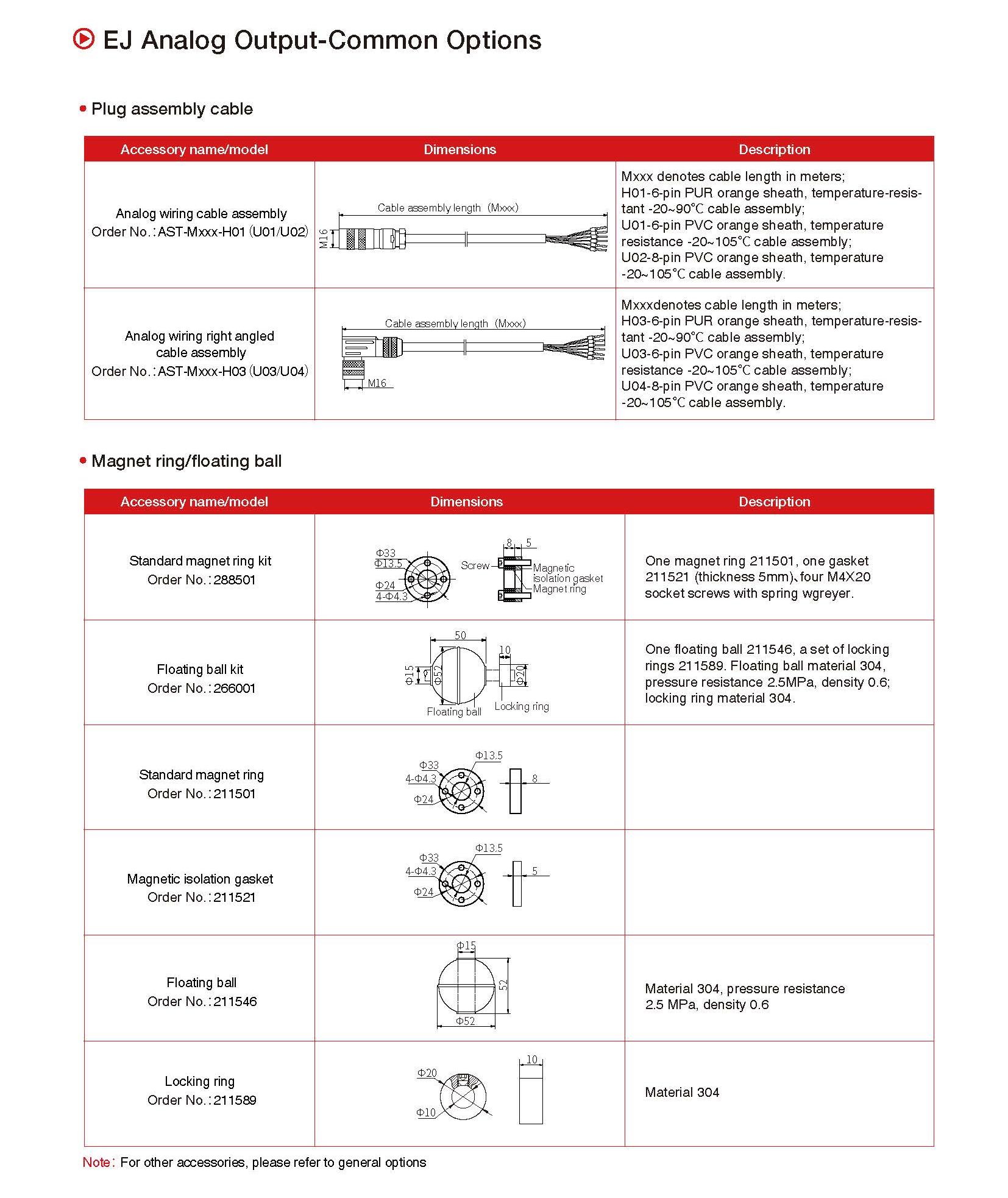

EJ sortie analogique — Options communes


EJ Analog Output-Common Options



Informations de commande

InfoR rmations de commande

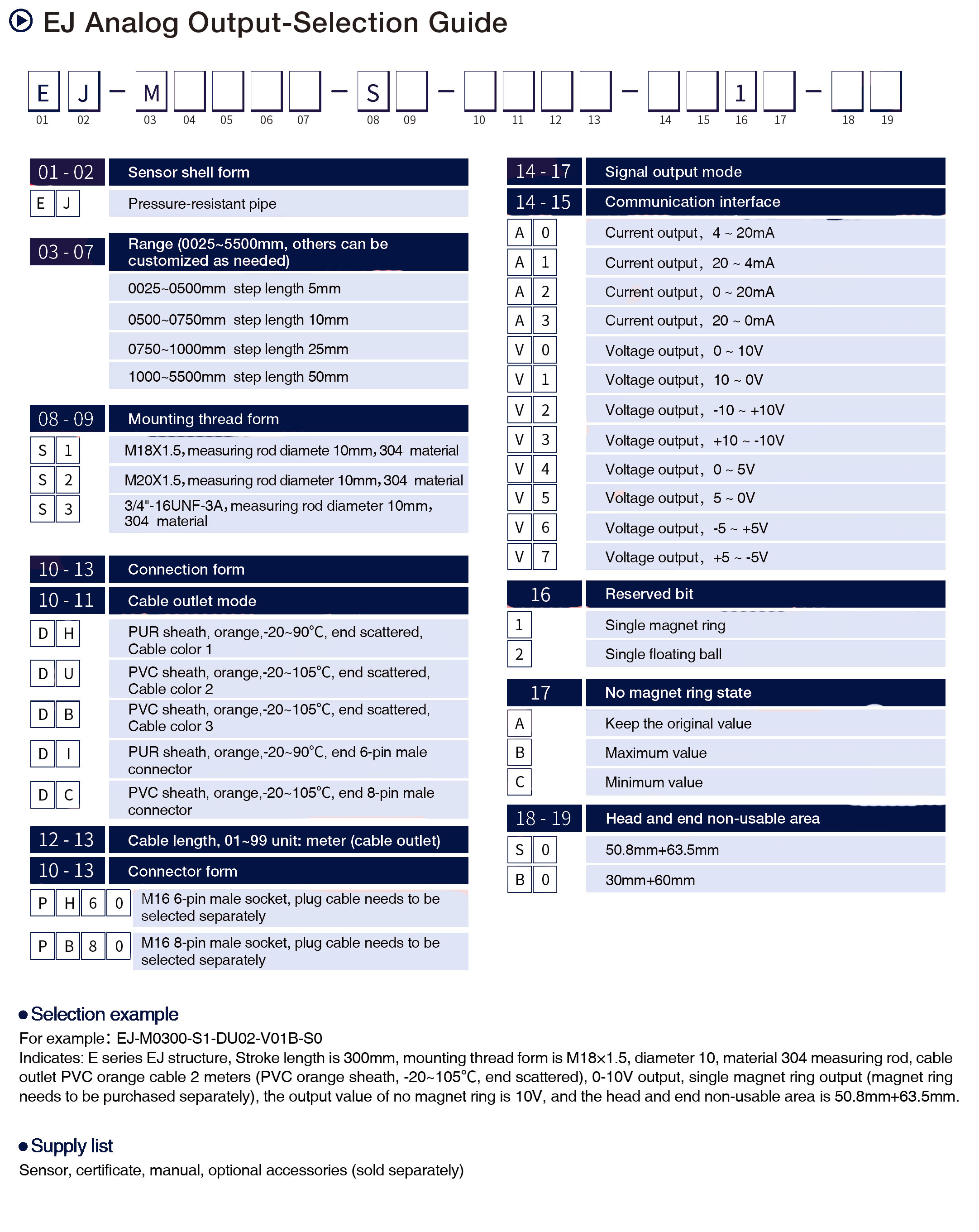

EJ Analog Output-Selection Guide






Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
EJ Seris

EJ déplacement de sortie analogique Sensor


Gamme 25-5500mm

Résolution 16 bits

Position absolue sans contact

Code IP68








- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
