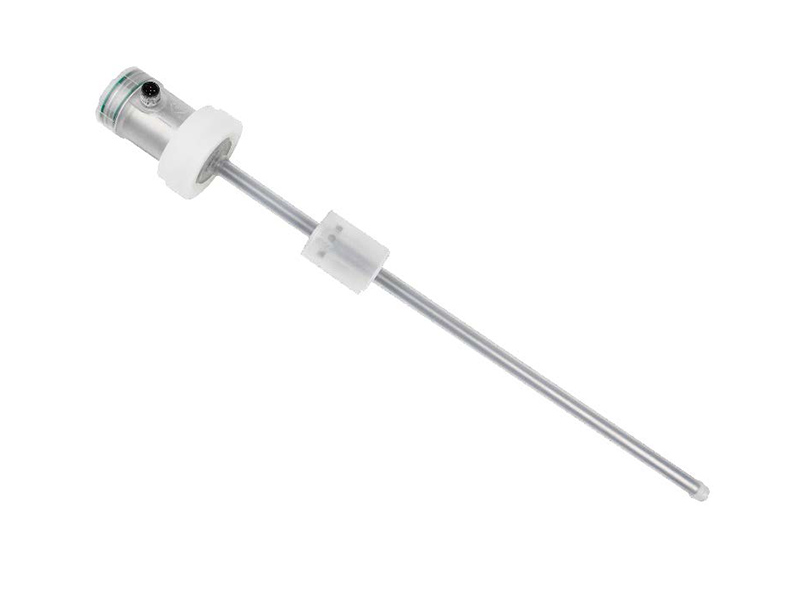

ESC capteur de déplacement de sortie analogique

  • ESC capteur de déplacement de sortie analogique
  • ESC capteur de déplacement de sortie analogique
  • ESC capteur de déplacement de sortie analogique
  • ESC capteur de déplacement de sortie analogique
  • ESC capteur de déplacement de sortie analogique
  • ESC capteur de déplacement de sortie analogique
  • ESC capteur de déplacement de sortie analogique
  • ESC capteur de déplacement de sortie analogique

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

caractéristiques

La large gamme de course de 50-3000 mm s’adapte à divers besoins de mesure industrielle.

La catégorie élevée de protection (Code Code IP67) et la construction robuste de Le Le Le PFA assurent un fonctionnement fiable dans des environnements difficiles.

Le temps de mise à jour rapide de 1 milliseconde (système de quatre fils) fournit en temps réel, le retour précis.

Excellente précision avec une non-linéarité de ± 0,1 mm et une répétabilité pour une détection précise de la position.

Options de sortie analogique polyvalentes (4-20 mA, 0-10 V, 0-5 V) et prise aviation (M12) pour une intégration facile.

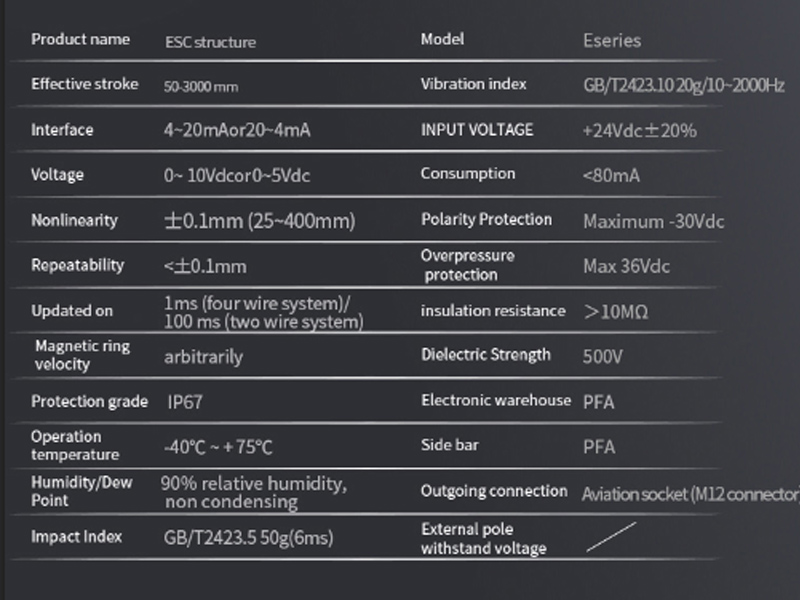

Caractéristiques techniques


Nom du produit

ESC capteur de déplacement de sortie analogique

modèle

Ces Seris

Plage de mesure

De 50 à 3000 mm

Indice de Vibration

GB/T2423.10 20g/10~2000Hz

Interface

4-20mA ou 20-4mA

Tension d’entrée

+24Vdc±20%

tension

0~10Vdc ou 0~5Vdc

consommation

<80mA

non-linéarité

⊑ 0.1mm(25~400mm)

Protection de polarité

Maximum -30Vdc

répétabilité

<±0. L mm

Protection contre la surpression

Max 36Vdc

Mis à jour le

LMS (système à quatre fils)/

100 ms (système à deux fils)

Résistance d’isolation

> 10mω

Vitesse de l’anneau magnétiquearbitrairement

Résistance diélectrique

500V

Catégorie de Protection


IP67


Entrepôt électronique

PFA

Température de fonctionnement

-40°C ~ +75°C

Barre latérale

PFA

Humidité/Point de rosée

Humidité relative de 90%, sans condensation

Connexion sortante

Prise Aviation (M12) Connecteur)

Indice d’impact

GB/T2423.5 50g(6ms)

Pôle externe avec tension de support

/

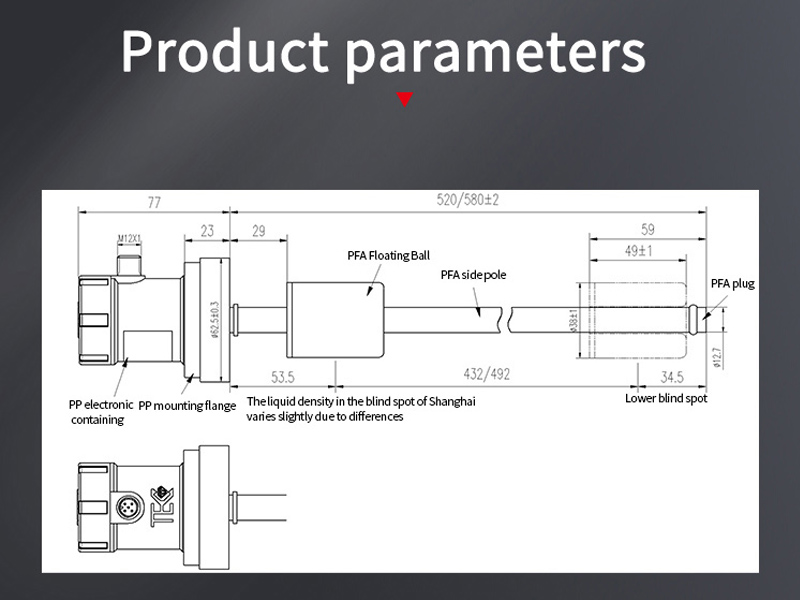

Forme structurelle








Câblage et définition Pin

ESC Analog Output Displacement Sensor Wiring and pin definition




ESC capteur de déplacement de sortie analogique - paramètres du produit


  • Entrée en ligne

Données de mesurePosition aimant anneau
Longueur de la course25~5500 millimètres, d’autres peuvent être adaptés aux besoins du client selon les besoins

  • La production

actuel4 ~ 20mA ou 20 ~ 4mA(charge min/max 0/500ω)
tension0~ 10Vdc ou 0~5Vdc(résistance de charge minimale ≥ 10kω)
Résolution du conseil

±0.01mm, 16ires, courant

±0.1mm, 12billones, tension

non-linéarité0.05%f
répétabilitéMême résolution
Temps de mise à jour1ms (range≤ 1m), 2ms (1m2m)

  • Conditions de fonctionnement

Vitesse de l’aimantarbitraire
Classe de ProtectionIP67
Température de fonctionnement40℃ ~ +75℃
Humidité/point de roséeHumidité 90%, aucune condensation
Indicateur d’impactGB/T2423.5 50g(6ms)
Indice de VibrationGB/T2423.10 15g/10~2000Hz
Essai d’emc

GB/T17626.2 degré anti-interférence de décharge électrostatique, catégorie 3, classe A

Rayonnement GB/T17626.3 degré anti-interférence de champ électromagnétique de radiofréquence, catégorie 3, classe A

GB/T17626.4 degré anti-interférence du Train rapide électrique transitoire, catégorie 3, classe B

GB/T17626.6 perturbation menée induite par champ RF, catégorie 2, classe A

GB/T17626.8 puissance fréquence champ magnétique degré anti-interférence, catégorie 3, classe A

Certification CE




  • Connexions électriques


  • Construction et matériaux

Tension d’entrée+24Vdc±20% / +12Vdc±20%

Compartiment électronique

PP:
Consommation électrique<80mATige de mesurePFA
Protection de polaritéMaximum -30Vdc

Connexion sortante

Connecteur (connecteur M12)
Protection contre les surtensionsMaximum 36VdcInstallation

Toute direction, montage fileté (M50)

Ou montage de bride mobile

Résistance d’isolation> 10mωAimant de PositionAimant intégré dans la boule flottante
Résistance d’isolation500V





ESC sortie analogique déplacement sensor-options communes

ESC Analog Output Displacement Sensor-Common Options


Informations de commande

Informations de commande



ESC Analog Output-Selection Guide







Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
ESC analogique Seris

Capteur de déplacement magnétostrictif analogique EP


Plage de mesure de 50-3000 mm

1 ms (quatre fils), 100 ms (deux fils)

Sans contact

Code IP67







- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
