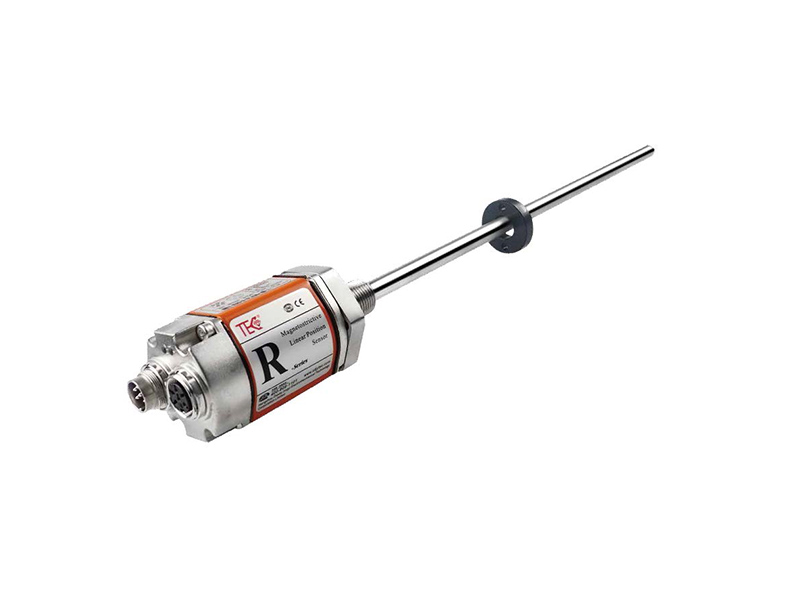

Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP

  • Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP
  • Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP
  • Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP
  • Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

caractéristiques

La mesure linéaire absolue et sans contact assure une longue durée de vie et un fonctionnement sans entretien.

La sortie directe Profibus-DP permet une communication numérique fiable et rapide avec jusqu’à 20 mesures de position d’aimant simultanées.

Précision exceptionnelle avec une résolution jusqu’à 1 µm, une non-linéarité inférieure à ± 0,01% et une répétabilité à ± 0,001% en pleine échelle.

La construction robuste en acier inoxydable ip67 résiste aux environnements industriels difficiles et aux systèmes hydrauliques à haute pression.

Les diagnostics LED intégrés fournissent l’état du capteur en temps réel et le dépannage pour une maintenance et une surveillance faciles.


rhéostatique(P) Profibus-DP sortie capteur de déplacement magnétostrictif paramètres du produit


  • Entrée en ligne

Données de mesurePosition aimant anneau
Longueur de la course25~5500 millimètre, adapté aux besoins du client selon les besoins de client
Nombre de mesures1 à 9




  • La production

  • Conditions de fonctionnement

InterfaceSystème Profibus-DP,ISO74498Vitesse de l’aimantarbitraire
Format des données

Profibus-DP(fr-50170)

Niveau de Protection

IP67RH inox Stell Rod/IP65R r

Profil en aluminium

Vitesse de Transmission

Maximum 12Mbit/ S

exploitation

La température

-40℃ ~ +85℃
Résolution du conseil5/10/20/50/100 μmHumidité/rosée Point de vueHumidité 90%, aucune condensation
non-linéarité<± 0,01% de la pleine échelle, minimum ±50μmIndice de chocGB/T2423.5 100g(6ms)

répétition

exactitude

<±0.001% de la pleine échelle, minimum ±1μmIndice de VibrationGB/T2423.10 20g/10~2000Hz
Temps de mise à jour

1KHz(gamme ≤1m)

500Hz(1m< gamme ≤2m)

250Hz(2m


Essai d’emc

GB/T17626.2/3/4/6/8, catégorie 4/3/4/3/3,

Classe A, Certification de la CE

hystérésis<10μm

Coefficient de température

<15ppm/℃



  • Structure et matériel

  • Connexion électrique

Indication d’échecCouvercle de bac électronique avec affichage led

RH

Les séries



Tension d’entrée+24Vdc±20%

Bac électronique

Alliage d’aluminiumCourant de fonctionnement<80mA(variant avec la gamme)

Tige de mesure

Acier inoxydable 304Protection de polaritéMax.-30Vdc

Pression externe du tube

35MPa (continu)/70MPa (crête) ou

350 bars (continu)/700bar (crête)

Protection contre les surtensionsMax.36Vdc

Aimant de Position

Bague d’aimant Standard et divers aimants d’anneauRésistance d’isolation> 10mω

RP

Les séries

Bac électronique

Alliage d’aluminiumRésistance d’isolation500V

Tige de mesure

Alliage d’aluminium

Aimant de Position

Aimant Slider, aimant carré, aimant secteur

Fil de montage

formulaire


M18emon 1.5, M20 1,5 /4"-16UNF-3A

(personnalisable)

Installation

Direction générale


N’importe quelle direction
Mode sortant
Sortie de câble ou connecteur

Caractéristiques de sortie - profibus - Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP

Output Characteristics-Profibus - RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor


Surveillance et diagnostic d’état en temps réel LED

Les led intégrées (rouge ou verte) fournissent le retour d’état de base et la fonction de dépannage du capteur.


Feu vertSur leSur leLe Le FlashFlash

The integrated LEDs

Lumière rougeEn dehorsSur leEn dehorsSur le
fonctionTravail Normal

Aimants non détectés

Ou numéro incorrect

En attente de l’hôte

paramètres

État de programmation



programmation


Le capteur TEC peut être programmé sur le terrain à l’aide d’un convertisseur USB. Aucun besoin d’ouvrir la poubelle électronique, alimentation d’énergie de port USB,

La connexion standard de câble, répond entièrement aux besoins des clients. Les paramètres suivants du capteur peuvent être modifiés par la configuration

Logiciel de PC: réglage de l’adresse de la station d’esclave; Affichage graphique de la valeur de la position de l’anneau magnétique; Diagnostiquer le capteur en ligne

Par code d’erreur.


USB Converter


                                                         Convertisseur USB

                                                                 (n ° de commande tec612814)


Sensor Programming Window


                                           Fenêtre de programmation des capteurs



Instructions d’installation et d’utilisation - Profibus- Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP


Le capteur magnétostrictif de sortie DP est conforme au protocole Profibus-DP (EN 50 170). Le capteur transmet les données de position absolue de l’anneau aimant au contrôleur sous la forme de série standard RS-485 asynchrone, et le taux d’émission maximum peut atteindre 12Mbps.

L’interface Profibus-DP fournit de puissantes fonctions de diagnostic et de réglage sous la forme de fiches de données GSD.

Dimensions et guidage de l’installation du capteur de tige résistante à la pression relative


Rotule résistante à la pression de la série RH, conception d’installation intégrée pour le système hydraulique, 35MPa résistant à la pression continu, flexible Et mode d’installation simple, forme de filetage de montage m18ningu-1.5 ou m20ningu-1.5 ou 3/4"-16UNF-3A.

Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable.

Les valeurs par défaut de la première et dernière mesure des zones non utilisables de ce produit sont 50.8mm et 63.5mm respectivement. La valeur

De la zone de mesure inutilisable peut être modifié de manière appropriée selon les besoins des clients, s’il vous plaît souligné lors de la commande.


Dimensions and installation guidance of RH pressure-resistant rod sensor


Instructions d’installation-profibus -Profibus- Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP

Dimensions et conseils d’installation du capteur de profil en aluminium RP

Le profil en aluminium de la série RP fournit le mode d’installation externe flexible et simple, qui convient à la détection de course ou de position du mécanisme de mouvement linéaire, et peut également être utilisé pour la détection de position externe du cylindre hydraulique.

Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable.

La valeur par défaut de la surface non utilisable de mesure à la tête et à l’extrémité est de 28mm et 66mm respectivement. La valeur de la mesure

La zone non utilisable peut être modifiée de manière appropriée selon le client ' S a besoin, s’il vous plaît souligné lors de la commande.



Dimensions and installation guidance of RP aluminum profile sensor


Accessoires communs-profibus -Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP


Common Accessories-Profibus-RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor








Informations de commande

Informations de commande




Selection Guide-Profibus-DP Bus Output



Profibus-DPCable Accessories Selection







Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
RH(P) Profibus-DP Seris

Capteur de déplacement magnétostrictif de sortie RH(P) Profibus-DP


25~5500 mm course

Résolution 1/5/10/20/50/100 μm

-40℃ ~ +85℃ température de fonctionnement

IP67 / IP65







- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
