Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DCLa technologie magnétostrictive sans contact et sans usure fournit des signaux de position linéaires absolus avec un entretien minimal.
La conception ultra-compacte et plate en acier inoxydable permet une installation facile dans des cylindres et des espaces étroits.
La protection Code IP67 robuste et entièrement fermée et la résistance à la haute pression (jusqu’à 35MPa continu / 70MPa crête) voir aussi: assurent un fonctionnement fiable dans des environnements difficiles.
Plusieurs options de sortie, y compris analogique, SSI et canopen, prennent en charge l’intégration polyvalente avec les systèmes de contrôle industriels.
Une haute précision de mesure (jusqu’à 16 bits D/A, < 0,01% de non-linéarité FS, <1µm répétabilité) et des taux de mise à jour rapides (jusqu’à 1kHz) fournissent un retour en temps réel précis pour les applications exigeantes.
| ||||
| Données de mesure | Position aimant anneau | |||
| Longueur de la course | 50mm~5500mm, adapté aux besoins du client selon customer' S besoins | |||
| Nombre de mesures | 1 | |||
|
| ||
| Interface | Analogique, SSI, CANopen | Vitesse de l’anneau magnétique | arbitraire |
| Résolution du conseil | Analogique: 16 bits D/A ou 0,0015% de la pleine échelle (min. 1μm) Quantité numérique: 1/2/5/10/20/40/50/100 μm | Niveau de Protection | IP67 |
| non-linéarité | < ± 0,01% de la pleine échelle, Min. ± 50μm | exploitation La température | -40℃ ~ +85℃ |
| hystérésis | <10μm | Humidité/rosée Point de vue | 100%, humidité relative |
répétition exactitude | < ± 0,001% de la pleine échelle, Min. ± 1μm | Indice de choc | GB/T2423.5 100g(6ms) |
Temps de mise à jour | 1KHz(gamme ≤1m) 500Hz(1m< gamme ≤2m) 250Hz(2m | Indice de Vibration | GB/T2423.10 20g/10~2000Hz |
La température coefficient | <30ppm/℃ | Essai d’emc | GB/T17626.2/3/4/6/8, catégorie 4/3/4/3/3, Classe A, Certification de la CE |
|
| ||
Bac électronique | Acier inoxydable 304 | Tension d’entrée | +24Vdc±20% |
Tige de mesure | Acier inoxydable 304 | Courant de fonctionnement | <100mA(variant avec la gamme) |
Pression externe du tube | 35MPa (continu)/70MPa (crête) ou 350 bars (continu)/700bar (crête) | Protection de polarité | Max.-30Vdc |
Aimant de Position | Bague d’aimant Standard et divers aimants d’anneau | Protection contre les surtensions | Max.36Vdc |
| Fil de montage | 6 vis M6X16, M18hk1.5, m20hk1.5 (personnalisable) | Résistance d’isolation | > 10mω |
| Direction d’installation | N’importe quelle direction | Résistance d’isolation | 500V |
| Type de connexion | Sortie de câble ou connecteur | ||
Installation et mode d’emploi
Caractéristique de sortie

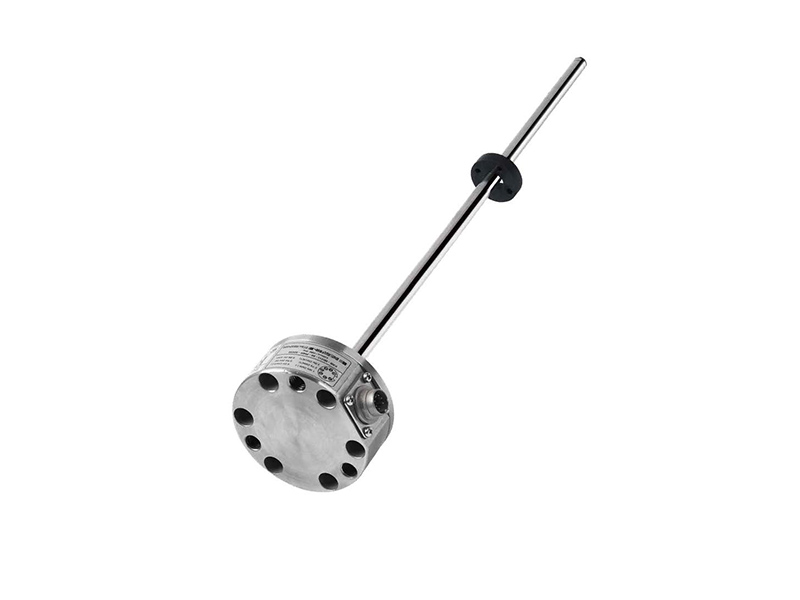

Les capteurs de la série RB ont une coque de protection à haute résistance et une température de travail élevée, et sont durables, ce qui peut fournir aux utilisateurs des signaux de déplacement en continu, fiables et en temps réel dans un environnement difficile. Le capteur a une coque entièrement en acier inoxydable. Il convient à l’installation dans le cylindre hydraulique et à la mesure de la course du piston, et est largement utilisé dans les industries énergétiques et minières.
Grâce à son plat et compact Conception, le capteur est très approprié à l’installation de cylindre dans l’espace étroit.

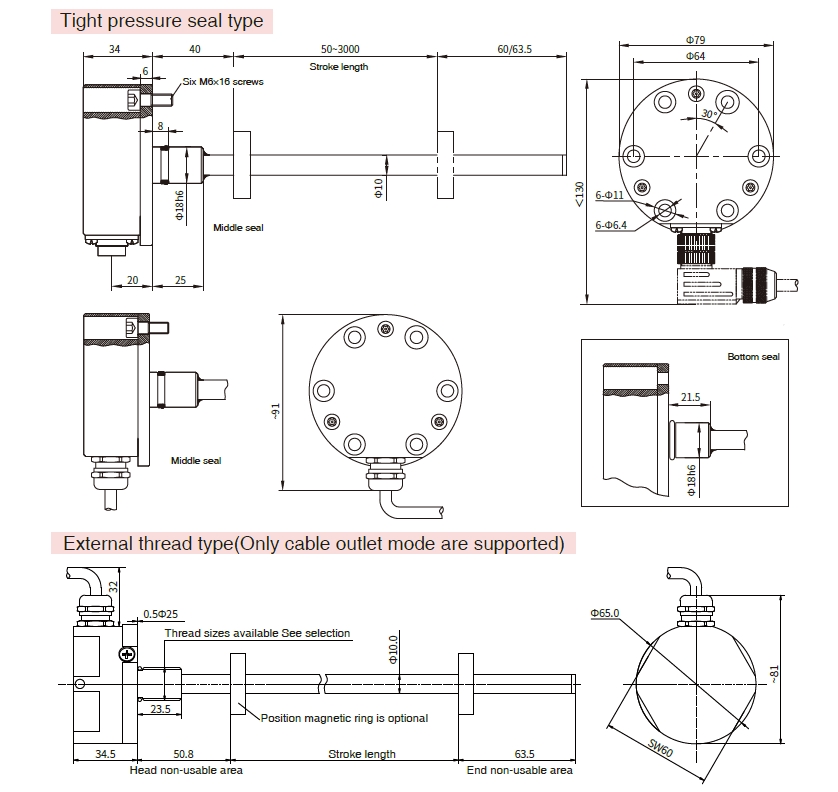

Dimensions de l’installation
Type d’étanchéité à pression serrée

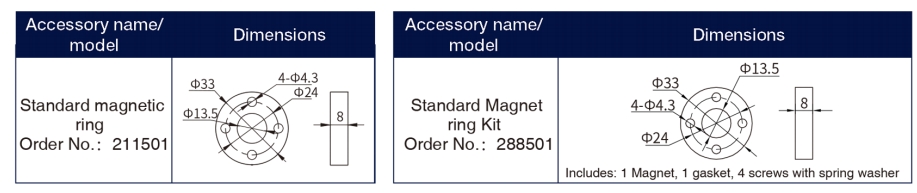

Accessoires couramment utilisés
Note: veuillez vous référer à " sélection d’anneau d’aimant " Pour plus de détails sur le kit d’anneau magnétique et d’autres modèles

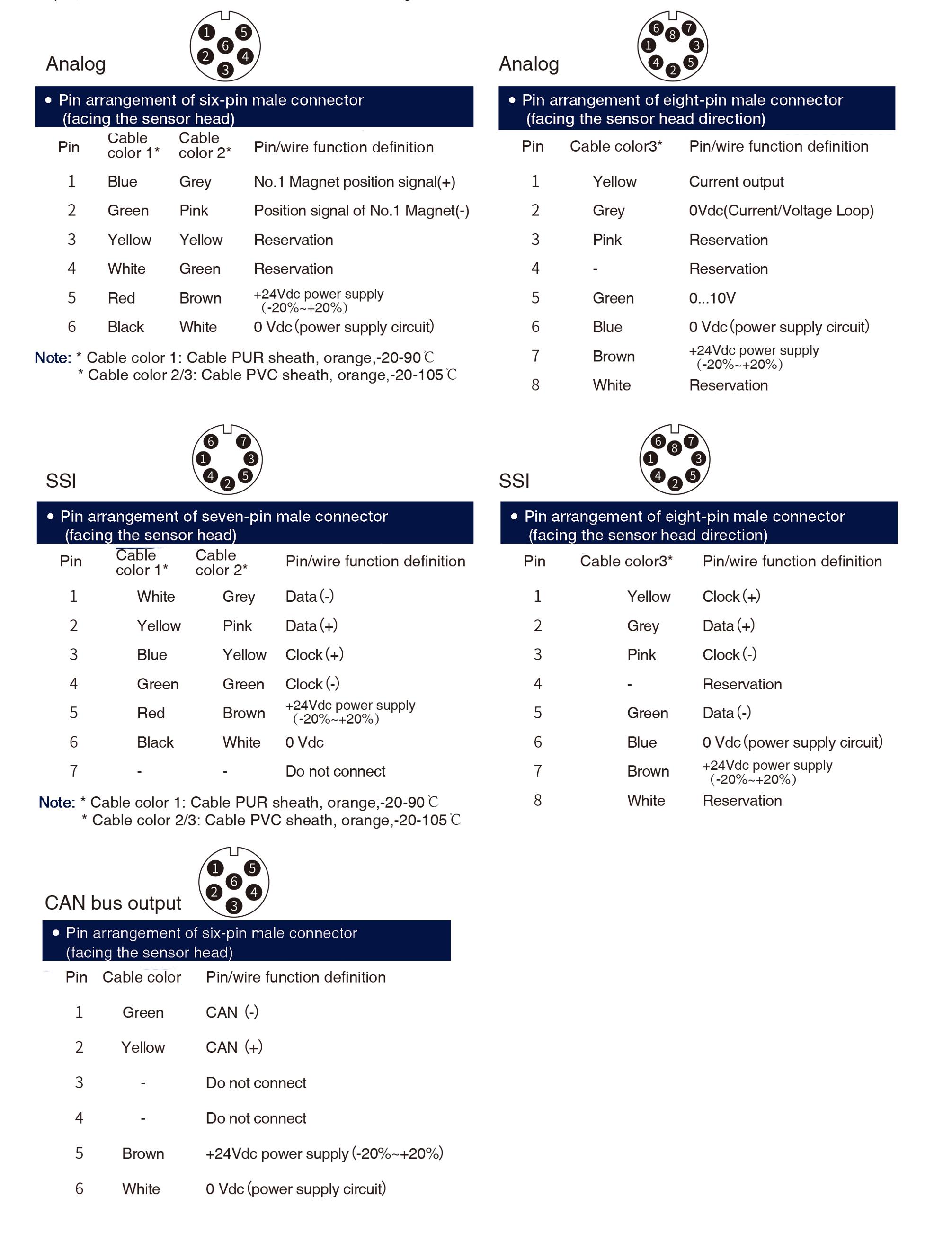

Mode de câblage
Lorsque le capteur est une sortie de connecteur, référez-vous à la définition de broche dans le tableau suivant pour le mode de câblage; Lorsque le capteur est sortie de câble de sortie de câble, référez-vous à la définition de couleur de câble dans le tableau suivant pour le mode de connexion
| Article: | Description Description | Bobine/plateau | Les pc/ rouleau | G.d. | N ° de catalogue | Qté:/Carton | Taille de paquet |
| RB plat Seris | Capteur de Position magnétostrictive plate RB 50~5500 mm course Analogique, SSI, Interface CANopen -40℃ ~ +85℃ température de fonctionnement Code IP67 | - kilogrammes | - kilogrammes | -pc | -mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| modèle | Coup efficace | Interface | tension | non-linéarité | répétabilité | Mis à jour le | Catégorie de Protection |
fonctionnement La température (℃) |
matériel | Choc ⊑ pression | Fiche technique | échantillon |
| RB Flat Seris | 50~5500 mm | Analog、SSI、CANopen | +24Vdc±20% | < ± 0.01% of full scale, Min. ± 50μm | < ± 0.001% of full scale, Min. ± 1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +105℃ | 304 stainless steel | GB/T2423.5 100g(6ms) |  |
|
| FBGB Explosion-Proof Seris | 25~5500 mm | Analog、SSI、CANopen | +24Vdc±20% | < ± 0.01% of full scale, Min. ± 50μm | < ± 0.001% of full scale, Min. ± 1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67 | -40℃ ~ +105℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) Start-Stop Output Seris | 25~5500 mm | / | +24Vdc±20% | < 0.01% full-scale taxi, minimum 50μm | / | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +105℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) SSI Output Seris | 25~5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum ±50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) Profinet Output Seris | 25~5500 mm | Profinet IO RT | +24Vdc±20% | < ±0.01% of full scale, minimum ±50μm | < 0.001% for full-scale taxis, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) Profibus-DP Seris | 25~5500 mm | Profibus-DP System，ISO74498 | +24Vdc±20% | <±0.01% of full scale, minimum ±50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH-P EtherCAT Seris | 25~5500 mm | EhterCAT Ethernet Control Automation Technology | +24Vdc±20% | <±0.01% of full scale, minimum 50μm | <±0.001% of full scale, minimum ±1μm | ≥0.25ms，depending on the measuring stroke | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH/RP CANBus Seris | 25~5500 mm | CANBus System Protocol, IS0DIS11898 | +24Vdc±20% | < 0 .01% full-scale taxi, minimum 50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH/RP Analog Seris | 25~5500 mm | / | 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） | <±0.01% of full scale, min±50um | <±0.001% of full scale, min ±1um | 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable | IP67 | -40℃ ~ +85℃ | 304L stainless steel | GB/T2423.5 100g(6ms) | |
|
| MT Analog Seris | 50~2500 mm | CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | 8~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MI CANopen Seris | 50~2500 mm | CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | 8~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MI Analog Seris | 50~2500 mm | 4 ~ 20mA（load resistance≤250Ω） | 0.5 ~ 4.5Vdc or 0.25~4.75Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MHA CANopen Seris | 50~2500 mm | CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | / | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MHA Analog Seris | 50~2500 mm | 4 ~ 20mA（load resistance≤250Ω） | 0.5 ~ 4.5Vdc or 0.25~4.75Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MH CANopen Seris | 50~2500 mm | CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 | 9~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L | GB/T2423.5 100g（11ms） | |
|
| MH Analog Seris | 50~2500 mm | / | 9~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L | GB/T2423.5 100g（11ms） | |
|
| ES Modbus Seris | 25–3500 mm | Modbus RTU protocol | 9~ 30Vdc | Minimum ± 50um or <0.01%.F.S | Minimum ± 10um or <0.001%.F.S | Default 20ms | IP67 | -40°C ~ +75°C | 304L/316L | GB/T2423.5 50g(6ms) | |
|
| ES Analog Seris | 25–5500 mm | 4-20mA or 0-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | Same resolution | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | 304L / 316L stainless steel | GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak | |
|
| HP Analog Seris | 25–2500 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | <0.02% of full scale | <0.005% of full scale | lms ( range < lm ) | IP65 | -40°C ~ +85°C | PFA | GB/T2423.5 50g(6ms) | |
|
| ESC Analog Seris | 50–3000 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | 士0.1mm(25~400mm) | <±0.l mm | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | PFA | GB/T2423.5 50g(6ms) | |
|
| EP Analog Seris | 25-5500 mm | 0-20mA or 4-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | < 0.03% of full scale | < 0.005% of full scale | IP65 | -40°C ~ +85°C | Aluminum formed shell | GB/T2423.5 50g(6ms) | |
|
| ED Analog Seris | 50–3000 mm | / | 0–10V/10–0V, signal/ dual | <±0.05% of full scale | <± 0.01% of full scale | 2MS | IP65 | -40°C ~ +75°C | Aluminum Alloy | GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10 | |
|
|
||||||||||||
|
||||||||||||
|
||||||||||||
|
||||||||||||
| EJ SSI Output Seris | 25-5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum±50μm | < ± 0.001% of full scale, minimum ± 5μm | / | Cable outlet mode IP68; socket way IP67 | -40℃ ~ +85℃ | 304L | GB/T2423.5 100g(6ms) | |
|
| EJ Modbus Seris | 25-5500 mm | Modbus RTU protocol | 0-10Vdc or 0-5Vdc | Minimum ±50um(or <±0.01%F.S.) | Minimum ±10um(or <±0.001%F.S.) | 10ms | IP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g ( 6ms ) | |
|
| EJ Analog Seris | 25-5500 mm | 4-20mA or 0-20mA | 0-10Vdc or 0-5Vdc | <+0.02% of full scale | <± 0.001% offull scale | lms | Outgoing line lP68, Socket LP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g(6ms), 35MPA/70MPA(peak) | |
