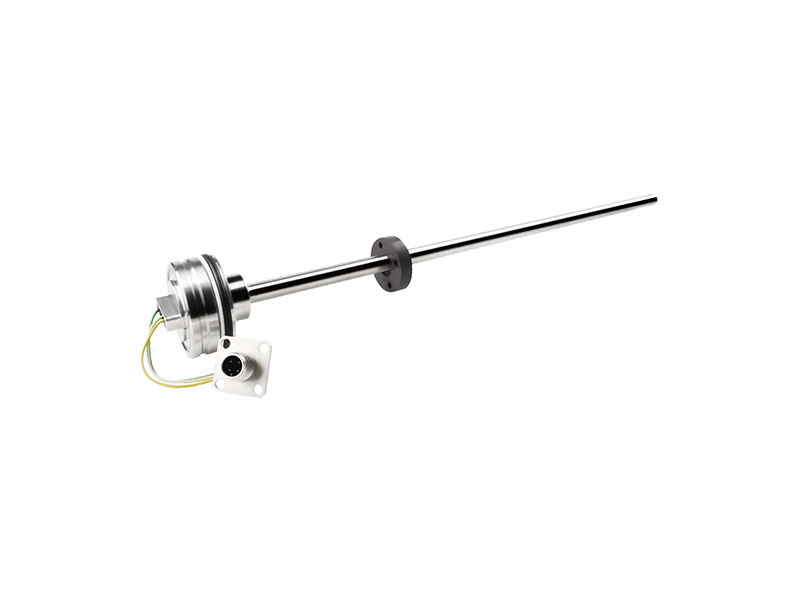

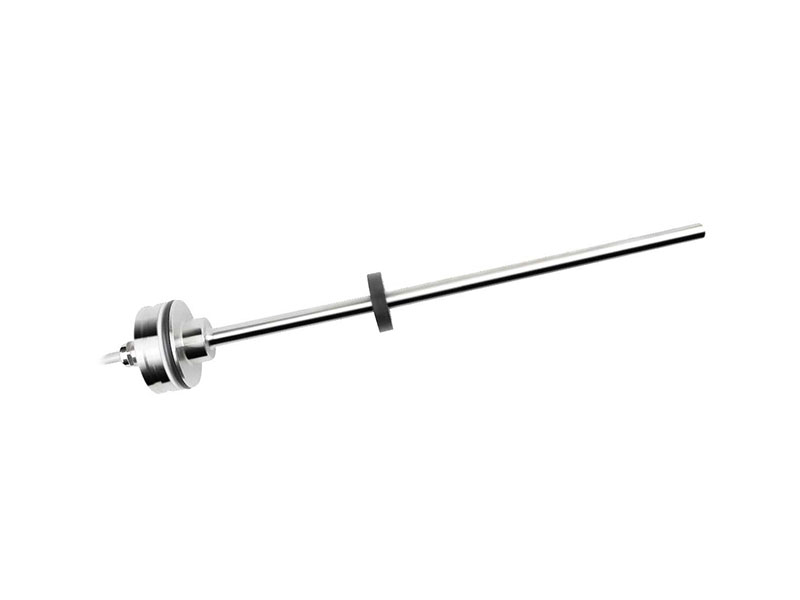

Capteur de déplacement magnétostrictif analogique MH

  • Capteur de déplacement magnétostrictif analogique MH
  • Capteur de déplacement magnétostrictif analogique MH
  • Capteur de déplacement magnétostrictif analogique MH
  • Capteur de déplacement magnétostrictif analogique MH
  • Capteur de déplacement magnétostrictif analogique MH
  • Capteur de déplacement magnétostrictif analogique MH
  • Capteur de déplacement magnétostrictif analogique MH
  • Capteur de déplacement magnétostrictif analogique MH

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

caractéristiques

Spécialement conçu pour les macH hines D de construction, offrant une résistance élevée aux vibrations et aux chocs pour les environnements difficiles.

Sans contact, mesure linéaire absolue avec protection Code IP67 assure une longue durée de vie et des performances fiables dans des conditions difficiles.

Les modes sortants multiples et les options d’assemblage flexibles le rendent approprié à diverses tailles de cylindre hydraulique et configurations de montage.

La faible consommation d’énergie et la construction robuste en acier inoxydable 304L réduisent le chauffage du système et augmentent la durabilité.

Sortie analogique précise (courant/tension) avec un temps de mise à jour rapide de 2 ms et une grande précision pour un retour de position en temps réel et fiable.


Caractéristiques techniques


Forme structurelle

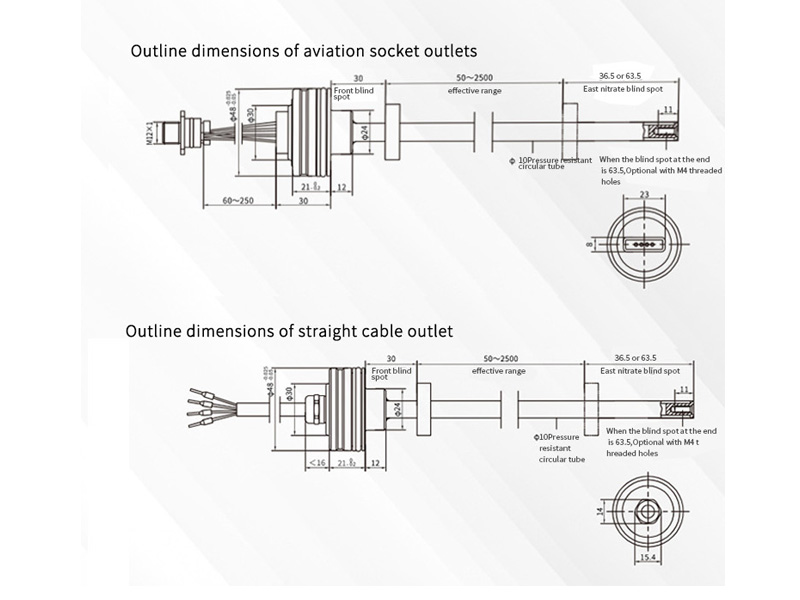

D Dimensions extérieures de la sortie de câble (mode de fixation DM)



MH Series Magnetostrictive Displacement Sensors External dimensions of cable outlet (fastening mode DM)


Dimensions extérieures de sortie de câble (méthode de fixation QM)


MH Series Magnetostrictive Displacement Sensors External dimensions of cable outlet (fastening method QM)


Tête surface non utilisable


MH Series Magnetostrictive Displacement Sensors Head non-usable area


Mode d’assemblage


Assembly mode Example


La méthode d’assemblage dépend de la conception du cylindre hydraulique. La méthode d’assemblage couramment utilisée est d’assembler à partir de l’extrémité de la tige

Du cylindre hydraulique, ou à l’assemblage à partir de la culasse du cylindre hydraulique. Dans les deux méthodes d’assemblage, le joint torique et les auxiliaires

Les joints sont utilisés pour l’étanchéité à l’air.


Remarque:



1. L’aimant de position ne doit pas entrer en contact avec la tige de stell;

2. Profondeur de perçage de la tige de piston ≥E+Z+3mm;

3. Diamètre du trou de tige de Piston

Résistant à la pression Tige: ∅10

Taille d’ouverture: ≥∅13


4. Ne pas dépasser la pression de service pendant l’utilisation.


note

Assembly mode Example2


modèle

B B

Diamètre Minimum de

Cylindre hydraulique

D

Diamètre Minimum

H H

La profondeur

d

Diamètre Minimum

h

La profondeur

Mon -52

48H8(fil)

48G7(soudure)

+0.2

21

> 32,5 < 40>15 >15


Dimensions de montage de sortie de câble mode sortant (DM)

Assembly dimensions of outgoing mode-cable outlet (DM)


Dimensions de montage de sortie de câble mode sortant (QM)

Assembly dimensions of outgoing mode-cable outlet (QM)


Connexions électriques

MH Series Magnetostrictive Displacement Sensors Electrical connections

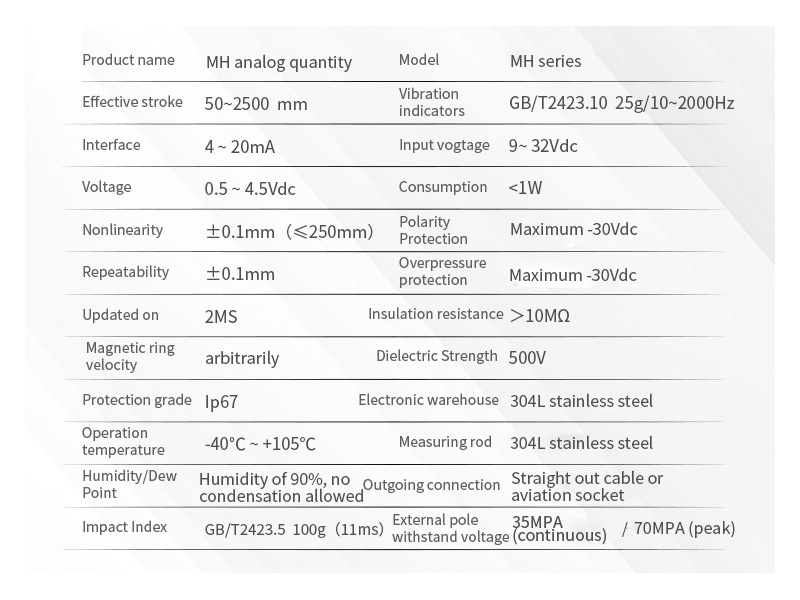

MH Analog magnétostrictive Displacement sensor-paramètres du produit


  • Entrée en ligne

Données de mesurePosition (aimant vernier)
Longueur de la course50~2500 millimètres

  • La production

actuel4 ~ 20mA(résistance de charge ≤ 250ω)
InterfaceProtocole Modbus RTU
tension0.5 ~ 4.5Vdc ou 0.25~4.75Vdc(résistance de charge ≥ 10kω)
Résolution du conseil

±0.1mm(gamme <500mm)

Rangéningu4096 (gamme >500mm)


non-linéarité±0.1mm(≤250mm) ou 0.04%F.S(>250mm)
Précision de répétition±0.1mm
Temps de mise à jour1 ms

  • Conditions de fonctionnement

Vitesse de l’aimantarbitraire
Niveau de ProtectionIP67
Température de fonctionnement-40℃ ~ +105℃
Humidité/point de roséeHumidité 90%, aucune condensation

Dérive de température

coefficient

<30ppm/℃
Indice de chocGB/T2423.5 100g(11ms)
Indice de VibrationGB/T2423.10 25g/10~2000Hz
Essai d’emc

GB/T17626.2 décharge électrostatique anti-interférence, catégorie 3, classe A

GB/T17626.3 rayonnement de champ électromagnétique de radiofréquence anti-interférence, catégorie 3, classe A

GB/T17626.4 électrique rapide transitoire Pulse Group anti-parasitage, catégorie 3, classe B

GB/T17626.5 surtension (Impact) anti-parasitage, catégorie 3, classe B

GB/T17626.6 champ de radiofréquence induit perturbations conduites anti-interférence, catégorie 3, classe A

GB/T17626.8 champ magnétique de fréquence de puissance anti-parasitage, catégorie 4, classe A




  • Connexions électriques


  • Construction et matériaux

Tension d’entrée9~ 32Vdc

Compartiment électronique

304lacier inoxydable
Consommation électrique<1WTige de mesureAcier inoxydable 304L
Protection de polaritéMaximum -30Vdc

exploitation

Catégorie de pression

Pression nominale Pn: pression maximale 35MPa

Pmax: 45MPa pour la tige stell avec le diamètre de 10mm

Protection contre les surtensionsMaximum 36Vdcmontage

N’importe quelle direction

Résistance d’isolation> 10mωAimant de PositionDivers aimants à anneaux
Résistance d’isolation500V

Mode sortantSortie de câble ou connecteur



Informations de commande

Informations de commande



Selection Guide-Analog Output







Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
MH analogique LesLes Seris

MH analogique  Seris Capteur de déplacement


25-2500 mm course

Température de fonctionnement -40℃ ~ +105℃

Répétition ±0.1mm(gamme <500mm)

Code IP67







- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
