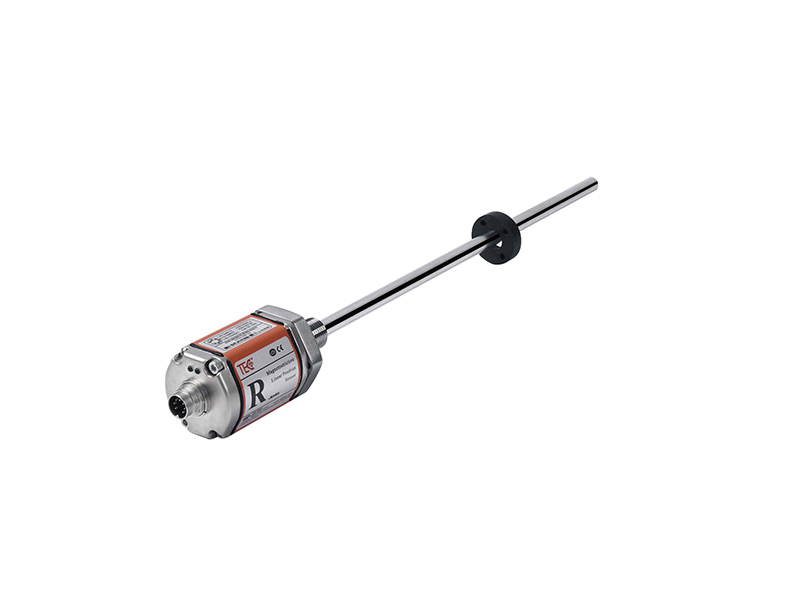

Capteur de déplacement magnétostrictif à sortie RH(P) SSI

caractéristiques

La technologie magnétostrictive sans contact et sans usure assure une mesure de position linéaire absolue et une longue durée de vie.

La sortie SSI directe (24/25/26 bits, code binaire ou gris) permet une communication numérique haute vitesse en temps réel et une intégration transparente avec les PLC et les contrôleurs.

Ultra-haute précision avec une résolution sélectionnable jusqu’à 0,1 µm, une non-linéarité inférieure à 0,01 % en pleine échelle et une répétabilité à moins de 0,001 % en pleine échelle (minimum ±1 µm).

Protection robuste IP67 (rhéostatique) et IP65 (R r), tige en acier inoxydable 304, et résistance à la pression jusqu’à 35 MPa en continu pour les environnements difficiles.

Les diagnostics LED, la programmabilité sur le terrain via USB et les multiples options de montage/filetage simplifient l’installation, la surveillance et la maintenance.

RH(P) SSI sortie capteur de déplacement magnétostrictif paramètres du produit

Caractéristiques de sortie - Capteur de déplacement magnétostrictif à sortie RH(P) SSI

Le capteur de déplacement magnétostrictif de sortie SSI peut fournir l’interface série synchronisée (SSI), qui peut convertir la position en temps réel de aimant vernier en 24-bit, 25-bit ou 26-bit (code binaire ou gris) format de données série, et transmettre les données au contrôleur par communication série après réception du signal d’horloge fourni par le contrôleur. Le format des données de sortie SSI est identique à l’encodeur de sortie absolue, et il peut être directement relié aux modules de fonction de PLC (tels que SM338 ou SM138 de Siemens), qui Peut être commodément employé pour remplacer l’encodeur absolu.

Surveillance et diagnostic d’état en temps réel LED

Les led intégrées (rouge ou verte) fournissent le retour d’état de base et la fonction de dépannage du capteur.

programmation

Le capteur TEC peut être programmé sur le terrain à l’aide d’un convertisseur USB. Aucun besoin d’ouvrir la corbeille électronique, alimentation d’énergie de port USB, connexion standard de câble, répondent entièrement aux besoins des clients. Les paramètres suivants du capteur peuvent être modifiés par le logiciel de configuration du PC; Définir les paramètres du capteur (longueur des données, format des données, direction de mesure); Affichage graphique de la valeur de position de l’aimant; L’utilisateur place arbitrairement le point zéro du capteur et la valeur d’affichage de mesure; Diagnostiquer le capteur en ligne par code d’erreur.

Instructions d’installation SSI Output

SSI sortie magnétostrictive capteur de déplacement linéaire fournit une sortie de signal série synchrone, qui peut convertir la position en temps réel de l’aimant vernier en 24, 25 ou 26 bits (code binaire ou gris) forme de données, et transmettre les données au contrôleur par communication série après réception du signal d’horloge fourni par le contrôleur. Le format de données de sortie SSI est identique à l’encodeur de sortie absolue, et il peut être relié directement au module de fonction de PLC, ainsi il peut être commode employé pour remplacer l’encodeur absolue.

Dimensions et guidage de l’installation du capteur de tige résistante à la pression relative

Coquille de tige résistante à la pression de la série RH, conception d’installation intégrée pour le système hydraulique, mode d’installation continu 35MPa résistant à la pression, flexible et simple, forme de filetage de montage m18 1.5 ou m20 1.5 ou 3/4"-16UNF-3A.

Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable. Le conseil des ministres

Les valeurs par défaut de la première et dernière mesure des zones non utilisables de ce produit sont 50.8mm et 63.5mm respectivement. La valeur de la

La zone non utilisable de mesure peut être modifiée de manière appropriée selon les besoins des clients, s’il vous plaît souligné lors de la commande.

Dimensions et conseils d’installation du capteur de profil en aluminium RP

Le profil en aluminium de série de RP fournit le mode d’installation externe flexible et simple, qui convient à la détection de course ou de position de linéaire Mécanisme de mouvement, et peut également être utilisé pour la détection de position externe du cylindre hydraulique.

Accessoires communs - sortie SSI
