Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DCLa mesure sans contact et sans usure assure une longue durée de vie et un entretien minimal.
Ultra-haute précision avec une résolution de 0,0065% en pleine échelle et un temps de mise à jour rapide (1-3 ms) fournit un retour de position précis et en temps réel.
Une protection IP65:: robuste et une large plage de température de fonctionnement (-40 °C à +85°C) garantissent des performances fiables dans des environnements industriels difficiles.
La conception compacte et légère du profil en aluminium permet une installation facile dans les espaces restreints et n’importe quelle direction de montage.
Les options de sortie flexibles (courant/tension analogique) et les accessoires modulaires permettent une intégration polyvalente pour diverses applications d’automatisation.
| Nom du produit | Capteur de déplacement magnétostrictif analogique EP | modèle | EP Seris |
Plage de mesure | De 50 à 2500 mm | Indice de Vibration | GB/T2423.10 20g/10~2000Hz |
Interface | 0-20mA ou 4-20mA | Tension d’entrée | +24Vdc±20% |
tension | 0~10Vdc ou 0~5Vdc | consommation | <80mA |
non-linéarité | 0,05 % F.S. | Protection de polarité | Maximum -30Vdc |
répétabilité | < 0,03% de la pleine échelle | Protection contre la surpression | Max 36Vdc |
Mis à jour le | < 0,005% de la pleine échelle | Résistance d’isolation | > 10mω |
| Vitesse de l’anneau magnétique | arbitrairement | Résistance diélectrique | 500V |
| Catégorie de Protection | IP65 | Entrepôt électronique | / |
| Température de fonctionnement | -40°C ~ +85°C | Barre latérale | Aluminium formé shell |
Humidité/Point de rosée | Humidité relative de 90%, sans condensation | Connexion sortante | Câble droit sortie, prise aviation |
Indice d’impact | GB/T2423.5 50g(6ms) | Pôle externe avec tension de support | / |

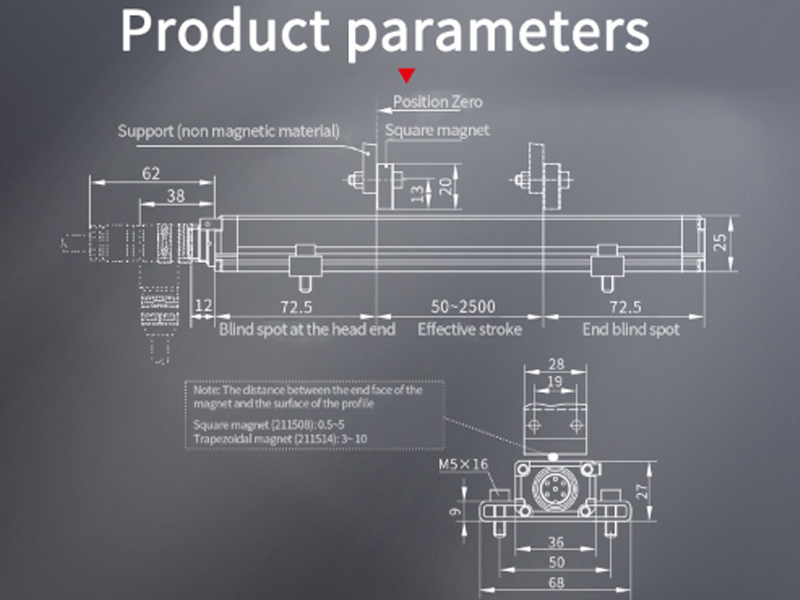

Forme structurelle
Câblage et définition Pin
Capteur de déplacement magnétostrictif analogique EP - paramètres du produit
| ||||
| Données de mesure | Position aimant anneau | |||
| Longueur de la course | 25~5500 millimètres, d’autres peuvent être adaptés aux besoins du client selon les besoins | |||
| ||||
| actuel | 0 ~ 20mA ou 4 ~ 20mA(charge min/max 0/500ω) | |||
| tension | 0~ 10Vdc ou 0~5Vdc(résistance de charge minimale ≥ 10kω) | |||
| Résolution du conseil | 14 bits D/A ou 0,0065% de la pleine échelle (minimum 10μm) | |||
| non-linéarité | <± 0,03% de la pleine échelle | |||
| répétabilité | <± 0,005% de la pleine échelle | |||
| Temps de mise à jour | 1ms(range≤1m) 2ms(1m<range≤2m) 3ms(2m<range≤3m) | |||
| hystérésis | <10μm | |||
| ||||
| Vitesse de l’aimant | arbitraire | |||
| Classe de Protection | IP65 | |||
| Température de fonctionnement | 40℃ ~ +85℃ | |||
| Coefficient de température | <30ppm> | |||
| Humidité/point de rosée | Humidité 90%, aucune condensation | |||
| Indice de choc | GB/T2423.5 50g(11ms) | |||
| Indice de Vibration | GB/T2423.10 10g/10~2000Hz | |||
| Essai d’emc | GB/T17626.2 degré anti-interférence de décharge électrostatique, catégorie 4, classe A Rayonnement GB/T17626.3 degré anti-interférence de champ électromagnétique de radiofréquence, catégorie 3, classe A GB/T17626.4 degré anti-interférence du Train rapide électrique transitoire, catégorie 4, classe A GB/T17626.6 champ RF induit conduit immunité de perturbation, Grade 2, classe A GB/T17626.8 immunité de champ magnétique de fréquence de puissance, catégorie 3, classe A Certification CE | |||
|
| |||
| Tension d’entrée | +24Vdc+20% | Tige de mesure | Profil en aluminium | |
| Consommation électrique | <80mA | Installation | Toute direction, installation de bride | |
| Protection de polarité | Maximum -30Vdc | Aimant de Position | Aimant carré, aimant trapézoïdal | |
| Protection contre les surtensions | Maximum 36Vdc | Mode sortant | Prise de câble (connexion dispersée), Connecteur (connecteur M16 ou M12) | |
| Résistance d’isolation | > 10mω | |||
| Résistance d’isolation | 500V | |||
Détecteur de déplacement magnétostrictif analogique EP — Options courantes
: Le capteur est utilisé dans la métallurgie, l’énergie éolienne, les machines de construction, les machines de caoutchouc, les machines portuaires, et plus encore, soulignant sa polyvalence pour les tâches d’automatisation exigeantes
Le TEC-EP-Analog en tant que Capteur de déplacement linéaire de haute précision, sans contact, robuste et polyvalent, idéal pour les environnements industriels difficiles et reconnu par les professionnels pour sa fiabilité, son intégration flexible et son support solide des fabricants.
| Article: | Description Description | Bobine/plateau | Les pc/ rouleau | G.d. | N ° de catalogue | Qté:/Carton | Taille de paquet |
| EP analogique Seris | Capteur de déplacement magnétostrictif analogique EP Plage de mesure de 50-2500 mm 0,05 % Résolution F.S Sans contact IP65: | - kilogrammes | - kilogrammes | -pc | -mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| modèle | Coup efficace | Interface | tension | non-linéarité | répétabilité | Mis à jour le | Catégorie de Protection |
fonctionnement La température (℃) |
matériel | Choc ⊑ pression | Fiche technique | échantillon |
| ES Analog Seris | 25–5500 mm | 4-20mA or 0-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | Same resolution | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | 304L / 316L stainless steel | GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak |  |
|
| HP Analog Seris | 25–2500 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | <0.02% of full scale | <0.005% of full scale | lms ( range < lm ) | IP65 | -40°C ~ +85°C | PFA | GB/T2423.5 50g(6ms) | |
|
| ESC Analog Seris | 50–3000 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | 士0.1mm(25~400mm) | <±0.l mm | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | PFA | GB/T2423.5 50g(6ms) | |
|
| EP Analog Seris | 25-5500 mm | 0-20mA or 4-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | < 0.03% of full scale | < 0.005% of full scale | IP65 | -40°C ~ +85°C | Aluminum formed shell | GB/T2423.5 50g(6ms) | |
|
| ED Analog Seris | 50–3000 mm | / | 0–10V/10–0V, signal/ dual | <±0.05% of full scale | <± 0.01% of full scale | 2MS | IP65 | -40°C ~ +75°C | Aluminum Alloy | GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10 | |
|
|
||||||||||||
|
||||||||||||
|
||||||||||||
|
||||||||||||
| EJ SSI Output Seris | 25-5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum±50μm | < ± 0.001% of full scale, minimum ± 5μm | / | Cable outlet mode IP68; socket way IP67 | -40℃ ~ +85℃ | 304L | GB/T2423.5 100g(6ms) | |
|
| EJ Modbus Seris | 25-5500 mm | Modbus RTU protocol | 0-10Vdc or 0-5Vdc | Minimum ±50um(or <±0.01%F.S.) | Minimum ±10um(or <±0.001%F.S.) | 10ms | IP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g ( 6ms ) | |
|
| EJ Analog Seris | 25-5500 mm | 4-20mA or 0-20mA | 0-10Vdc or 0-5Vdc | <+0.02% of full scale | <± 0.001% offull scale | lms | Outgoing line lP68, Socket LP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g(6ms), 35MPA/70MPA(peak) | |
