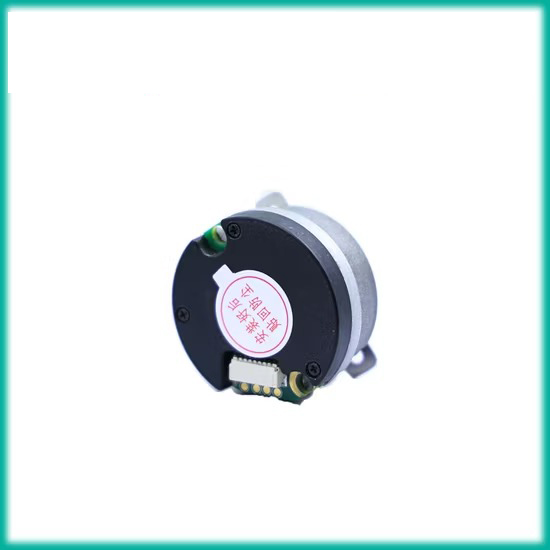

C Codeurs absolus haute fiabilité et haute résolution disponibles en 35mm de diamètre extérieur avec des options d’arbre 6mm, 8mm droit ou 9mm conique. Variantes à un tour (RZ35A A) et à plusieurs tours (RZ35D D06) disponibles. Le RZ35D06 dispose d’un compteur multi-tours 16 bits sur batterie pour la rétention de la position hors tension. T Tous les modèles disposent d’une communication série RS485 - RS485 à un débit en bauds de 2,5 MHZ avec une résolution sélectionnable à un tour de 17 bits ou 23 bits. Conçu comme des solutions alternatives pour les applications utilisant Tamagawa SA35 ou des encodeurs absolus à facteur de forme similaires.

RZ35 series single turn absolute encoder

Sélection rapide: RZ35A···· · · · ·· · ·· · ·· · · RZ35D06 · Spécifications complètes · Référence croisée · Foire aux questions

Comparaison du modèle d’encodeur absolu série RZ35 - RZ35A vs RZ35D06

paramètre	RZ35A	RZ35D06
Diamètre extérieur	Diamètre 35 mm
Arbre alésage Options	8mm droit / 9mm conique	6mm
Type de produit de produit	À un tourAbsolue absolue	multi-toursAbsolu + 16 bits
Résolution du conseil	17-bit / 23-bit sélectionnable
Interface	RS485 2.5MHz
Tension d’alimentation	Simple 5V c.c
Protection contre les infiltrations	IP40 - IP40 - IP40
Vitesse maximale	6 000 tr/min
Mémoire de puissance -	- - - - -	✓ 16 bits sur batterie
Détails détails	↓ voir	↓ voir

Remarque: l’arbre droit de 8mm et l’arbre conique de 9mm ne sont disponibles que sur RZ35A.

[utilisations]Utilisations:

Ce produit est principalement utilisé pour les systèmes de contrôle servo-entraînés. Il fournit des informations de rétroaction et des signaux auxiliaires requis par des unités précises de contrôle de la position et de la vitesse du système.

[caractéristiques]RZ35 série encodeur absolu caractéristiques & spécifications

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Température de travail:-20 ℃ ~ +105 ℃

•

Consommation actuelle:< 100mA

•

Tension de batterie:3.6V c.c

•

Tension d’avertissement de batterie:3.1V

•

Tension de défaut de batterie:2.5V v

•

Sortie de Le Signal:Production différentielle

•

Alimentation d’énergie:Alimentation simple 5V

•

Temps de montée/chute:Autour de 100ns

•

Résistance d’isolation:50mω

Spécifications techniques série RZ35-17-B Bit 23-Bit RS485 IP40

paramètre	spécification
Résolution du conseil	131,072 (17-bit) / 8,388,608 (23-bit)
Multi-tours (RZ35D06 seulement)	Compteur multi-tours 16 bits (65 536 tours, batterie)
Précision de positionnement absolue	< ±50 arc-secondes(dépend du moteur & ajustement d’assemblée)
Précision de répétabilité	< ±3 arc-secondes(dépend du moteur & ajustement d’assemblée)
Protocole d’interface	RS485
Taux de bauds	2,5mhz [unused_word0006] fréquence de Communication ≤ 16K\| Communication frequency ≤ 16K
Déviation admissible de l’arbre	Angle de Dip: 0.1° / Axial Endplay: <0.1mm/Runout Radial: <0.01mm
Vitesse maximale de fonctionnement	6 000 tr/min
Moment d’inertie	0,21 kg·mm²
Accélération angulaire du Rotor	Alimenté: ≤80 000 rad/ S ² / batterie: ≤4 000 rad/ S ²
Tension de la batterie	3.6V c.c (avertissement: 3.1V/défaut: 2.5V)
Choc mécanique	980 m/ S ² (100G G), 11ms, 3 fois par direction XYZ (18 au total)
vibrations	10-55Hz 1.5mm / 55-2000Hz 98 m/s² / 2h par axe (6h total)
Température de fonctionnement	-20 °C à +105 °C
Humidité Relative	≤90% (40°C/21d, EN 60068-2-78, sans condensation)
Protection contre les infiltrations	IP40
Consommation actuelle	< 100mA
Temps de montée/chute	Autour de 100ns
Résistance d’isolation	50 mω

Accessoires de montage série RZ35 - supports à ressorts à lames pour servomoteurs

époque fournit des options de ressorts à lames rigides pour s’adapter à diverses géométries de coquille de servomoteur.Remarque:Sélectionnez le ressort à lames en fonction des dimensions du visage du moteur.

MP4131-704R (profil moyen de type BM avec Pour en savoir plus, veuillez consulter le site web suivant.⌀31 trous de montage)

MP4131-704R (Type de BM-Medium Profile with‌⌀31 Mounting Holes) Leaf Spring Mechanical Drawing

mp2831-704l (BL type-profil bas avec <BOS> ⌀31 trous de montage) feuille ressort dessin mécanique

MP2831-704R (Type de BL-Low Profile with ‌⌀31 Mounting Holes) Leaf Spring Mechanical Drawing

mp1631-704l (BP type-profil plat avec <BOS> ⌀31 trous de montage) feuille ressort dessin mécanique

MP1631-704R (Type de BP-Flat Profile with ‌⌀31 Mounting Holes) Leaf Spring Mechanical Drawing

mp4140-704l (Type de CM-Standard profil avec <BOS> ⌀40 trous de montage) feuille ressort dessin mécanique

MP4140-704R (CM Type-Standard Profile with ‌⌀40 Mounting Holes) Leaf Spring Mechanical Drawing

mp2840-704l (CL type-profil bas avec <BOS> ⌀40 trous de montage) feuille ressort dessin mécanique

MP2840-704R (Type de CL-Low Profile with ‌⌀40 Mounting Holes) Leaf Spring Mechanical Drawing

Référence de parenthèse	Type	Application
MP4131-704R	BM Type	Profil moyen, Ø31 trous de montage
MP2831-704R	BL Type	Profil bas, Ø31 trous de montage
MP1631-704R	BP Type	Profil plat, ø31 trous de montage
MP4140-704R	CM Type	Profil Standard, ø40 trous de montage
MP2840-704R	CL Type	Profil bas, ø40 trous de montage

À un tour

RZ35A - encodeur absolu à un tour de 35mm

8mm droit / 9mm conique arbre · 17/23-bit · RS485 2.5MHz · simple tour absolu

Dimensions clés:

OD 35,0 mm alésage d’arbre conique de 8mm droit ou de 9mm (sélectionnable)| 8mm straight or 9mm conical shaft bore (selectable)

RZ35A08-8mm Version d’arbre droit

RZ35A09 - Version d’arbre conique 9mm

multi-tours

RZ35D06 - encodeur absolu multi-tours 35mm avec mémoire de perte de puissance

Alésage de l’arbre de 6mm · 17/23-bit + 16-bit multi-tours · RS485 2.5MHz · rétention de position sur batterie

Dimensions clés:

OD 35,0 mm 6mm arbre alésage| 6mm shaft bore

[RZ35D06 dimension drawing - vues supplémentaires en attente de téléchargement]

Références croisées & Sourcing Retrofit Guides - référence de remplacement de codeur absolue 35mm

Les codeurs absolus de la série EPOCH RZ35 sont conçus comme des alternatives physiques et électriques pour une gamme d’applications de codeurs absolus standard de l’industrie. Le conseil des ministresRZ35ALa variante à un tour partage un facteur de forme similaire de 35mm avec la série Tamagawa SA35, tandis que laRZ35D06La variante multi-tours offre une alternative de position absolue sur batterie dans la même empreinte compacte. Les deux modèles offrent une résolution comparable 17-23bit avec une communication RS485 2.5MHz. Pour les applications utilisant à l’origine des encodeurs absolus Heidenhain ou SSI-based, veuillez contacter notre équipe pour l’évaluation de la compatibilité des protocoles. Les ingénieurs devraient vérifierdimensions de l’alésage de l’arbre, modèles de boulon de montage et exigences à un tour vs à plusieurs toursAvant de spécifier. Contactez notre équipe d’ingénierie pour des comparaisons détaillées.

⚠ marque & avis de sécurité d’interchangeabilité:

Toutes les marques de commerce OEM, les marques de commerce et les définitions de modèles de pièces spécifiques référencées dans ces indices sont des propriétés physiques de leurs détenteurs d’immatriculation d’entreprise respectifs.
EPOCHEst un fabricant d’encodeurs absolus entièrement indépendant. Nous ne détenons aucun lien de licence ou de partenariat avec des propriétaires de marques de commerce nommés.
Les ingénieurs devraient vérifierdimensions de l’alésage de l’arbre, protocoles de communication RS485, exigences à un tour ou à plusieurs tours, et configurations de fil de sortieAvant le renvoi.

Requêtes de Sourcing et index croisés d’échange

Classification d’index primaire: Série RZ35 encodeur absolu de la RZ35A [unused_word0006] RZ35D06 [unused_word0004] encodeur absolu de 35mm [unused_word0004] encodeur absolu de 35mm à un tour de 35mm [unused_word0006] encodeur absolu de 35mm à plusieurs tours de 35

Modificateurs d’approvisionnement vérifiés et classificateurs: Encodeur absolu à un tour lcpe encodeur absolu à plusieurs tours lcpe encodeur absolu RS485 lcpe encodeur 17 bits lcpe encodeur 23 bits lcpe encodeur absolu à piles lcpe encodeur à rétroaction servomoteur lcpe encodeur absolu compact 35mm

Indice de référence croisée des échanges: Alternative Tamagawa SA35 codeur absolu compatible SA35 | codeur absolu Heidenhain alternative de codeur de servo de 35mm de remplacement de codeur absolu de RS485 de remplacement de codeur absolu de codeur à un tour de remplacement de codeur absolu de multi-tours de remplacement

Définitions de câble - connexion 8 broches (série RZ35)

goupille	1	2	3	4	5	6	7	8
Signal	5V	GND:	485+ +	485- formation professionnelle	Batterie +	Batterie GND	N ° de catalogue	PE PE
Couleur de câble	rouge	noir	bleu	jaune	brun	blanc	- - - - -	bouclier

RZ35 Les séries Code de commande - numéro de pièce Guide de Configuration

RZ35

Series

35mm absolu

A·D

modèle

A/D

06·08·09

Ø de l’arbre

06/08/09

17·23

Résolution du conseil

17/23-bit

T·S·B

Interface

T/S/B

tension

C.c 5V

G·C

La production

L/C

Exemples de numéros de pièce

RZ35A08 17 T 5V G

RZ35A + 8mm arbre droit + 17-bit + RS485 + 5V + sortie câble

RZ35D06 23 T 5V G

RZ35D06 + 23-bit + RS485 + 5V + sortie câble

Variante du modèle

A- simple tour (RZ35A)

D- multi-tours (RZ35D06, 16 bits)

Arbre & Interface

06- 6mm 08- 8mm droit 09- 9mm conique

* 08/09 disponible uniquement sur RZ35A

T- RS485 S- SSI* B- BISS*

Résolution & sortie

17- 17 bits (131,072 étapes) 23- 23 bits (8,388,608)

G- sortie câble C- connecteur

* les protocoles marqués d’un astérisque peuvent être personnalisés. Contactez EPOCH sales pour des configurations de commande personnalisées.

Faq absolue technique - Guide d’approvisionnement 35mm

Explorer les requêtes standard concernant leÉpoque série RZ35Famille d’encodeurs absolus:

Q: le RZ35A est-il un codeur absolu à un tour ou à plusieurs tours?

Le RZ35A est unÀ un tourEncodeur absolu avec une résolution sélectionnable de 17 bits ou 23 bits. Le RZ35D06 est unmulti-toursEncodeur absolu avec la même résolution à un tour plus un compteur multi-tours sur batterie 16 bits pour la rétention de la position de mise hors tension.

Q: la série RZ35 est-elle compatible avec la série Tamagawa SA35?

La série RZ35 partage un facteur de forme de diamètre extérieur similaire de 35mm avec la série Tamagawa SA35.Similitudes:35mm OD, résolution 17-23-bit, communication RS485.Principales différences à vérifier:Type d’alésage de l’arbre (6mm/8mm droit vs. 9mm conique), configuration à un tour vs. à plusieurs tours. Veuillez vérifier tous les paramètres mécaniques et électriques avant l’intégration.Contactez nos ingénieursPour l’évaluation du montage spécifique à l’application.

Q: quelles options de résolution la série RZ35 offre-t-elle - 17-bit ou 23-bit?

Les deux RZ35A et RZ35D06 prennent en charge la résolution sélectionnable à un tour 17 bits (131 072 pas/tour) ou 23 bits (8 388 608 pas/tour). RZ35D06 ajoute un suivi multi-tours 16 bits.

B2B Global absolu RFQ Sourcing

Demander un devis absolu

Vous avez besoin de bits de résolution personnalisés (17-bit / 23-bit), de faisceaux de connecteurs spécialisés ou d’évaluations de contrats en vrac? Envoyez vos besoins à nos canaux d’expédition de vente directe.

Demander des informations sur l’évaluation du Sourcing Direct →

Bureau des ventes:@epoch-electronic.com....... Inclure les bits de résolution désirés (17/23), la taille de l’arbre, la vitesse d’application et les volumes annuels.

Mentions légales & marque d’attribution:Tous les noms de fabricant, symboles, séries et descriptions utilisés dans le présent document servent uniquement à l’indexation de la compatibilité croisée nominale, aux renvois croisés et à l’identification des applications commerciales. Il n’y a aucune affiliation implicite, autorisation, parrainage ou approbation d’usine entre EPOCH et tout fabricant d’équipement d’origine (OEM). Tous les produits de rechange fournis par EPOCH sont fabriqués selon des spécifications indépendantes pour servir comme alternatives physiques et électriques de haute qualité compatibles.

Informations de commande

Informations de commande/numéro de pièce

RZ35 Series Ordering Information

Remarque: l’arbre droit de 8mm et l’arbre conique de 9mm ne sont disponibles que pour le RZ35A.

absolute encoder shaft

Informations sur l’emballage

Article:	Description Description	Qté/boîte	boîtes/Carton	G.d.	N ° de catalogue	Qté:/Carton	Taille de paquet
RZ35	Encodeur absolu, diamètre extérieur 35mm	10pcs	10 boîtes	0.38kgs	0.3kgs	100pcs	31013045mm
