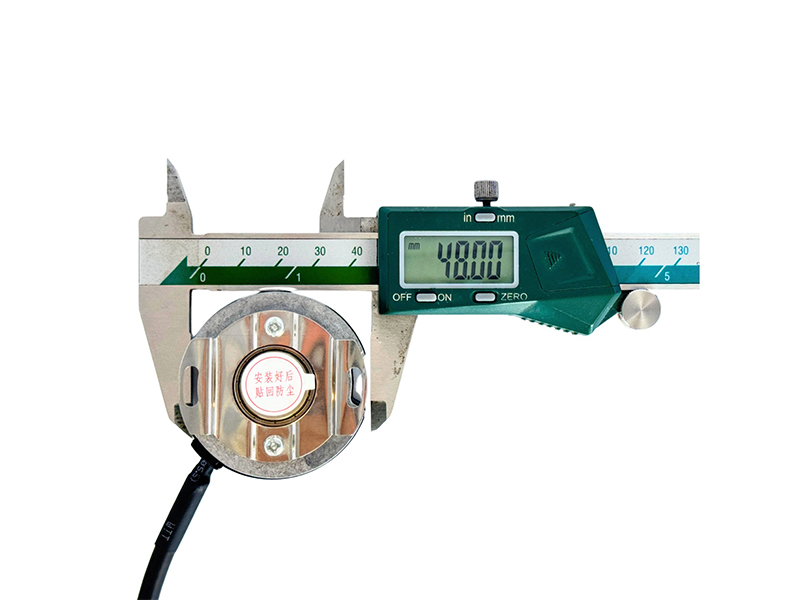

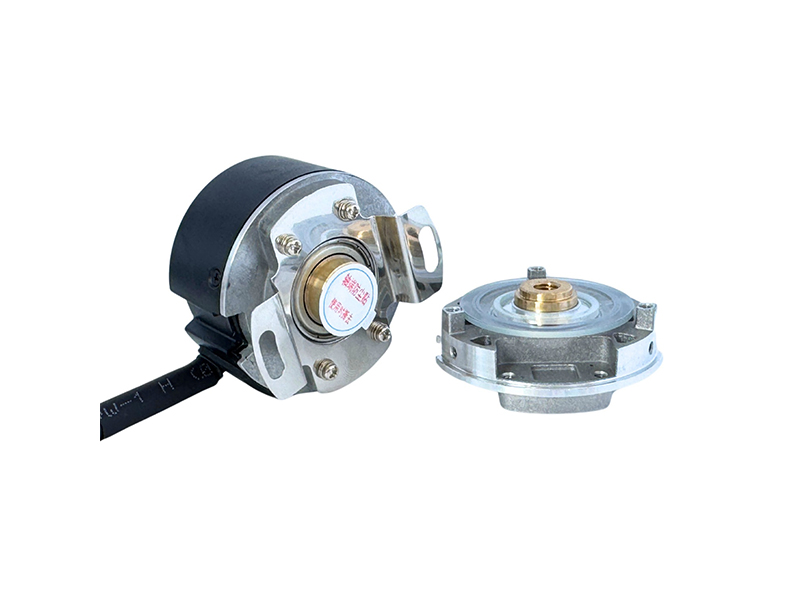

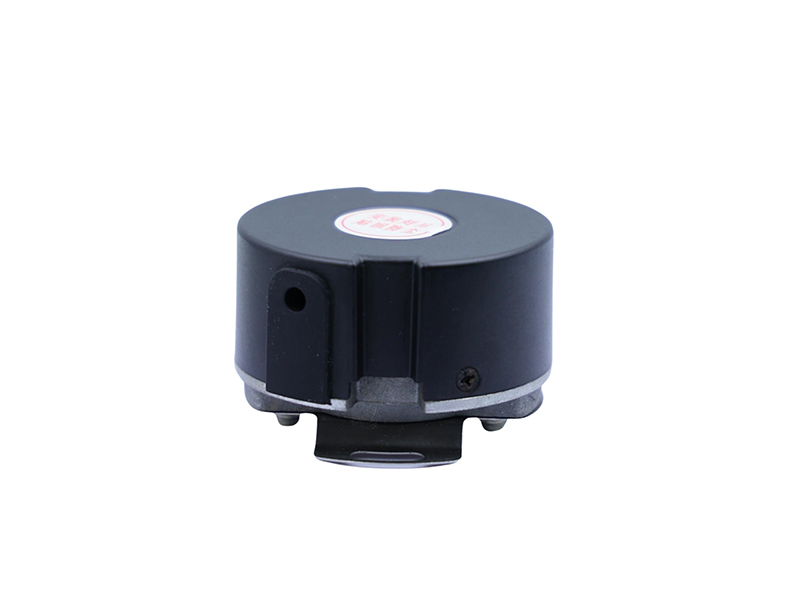

C Codeurs absolus multi-tours haute fiabilité et haute résolution avec compteur multi-tours 16 bits sur batterie. Disponible en diamètres extérieurs de 44mm et 48mm avec des options d’arbre conique de 9mm ou de 8mm droit, y compris la variante à profil bas pour les applications servo-ajustement serré. T Tous les modèles disposent d’une communication série RS485 - RS485 à un débit en bauds de 2,5 N ° de catalogueHZ avec une résolution sélectionnable à un tour de 17 bits ou 23 bits. Conçu comme solutions alternatives pour les applications utilisant Tamagawa SA A48 ou Heidenhain codeurs de facteur de forme.
| paramètre | rzh4409d | rzh4809d | RZL4408A | RZL4409A |
|---|---|---|---|---|
| Diamètre extérieur | 44 mm | 48 mm | 44 mm | 44 mm |
| Arbre alésage | 9mm conique | 9mm conique | 8mm droit | 9mm conique |
| Version en anglais | Haute (ZH:) | Haute (ZH) | Faible (ZL) | Faible (ZL) |
| Résolution du conseil | 17-bit / 23-bit sélectionnable | |||
| multi-tours | 16 bits (65 536 tours) | |||
| Interface | RS485 2.5MHz | |||
| Tension d’alimentation | Simple 5V c.c | |||
| Protection contre les infiltrations | IP40 - IP40 - IP40 | |||
| Vitesse maximale | 6 000 tr/min | |||
| Détails détails | ↓ voir | ↓ voir | ↓ voir | ↓ voir |

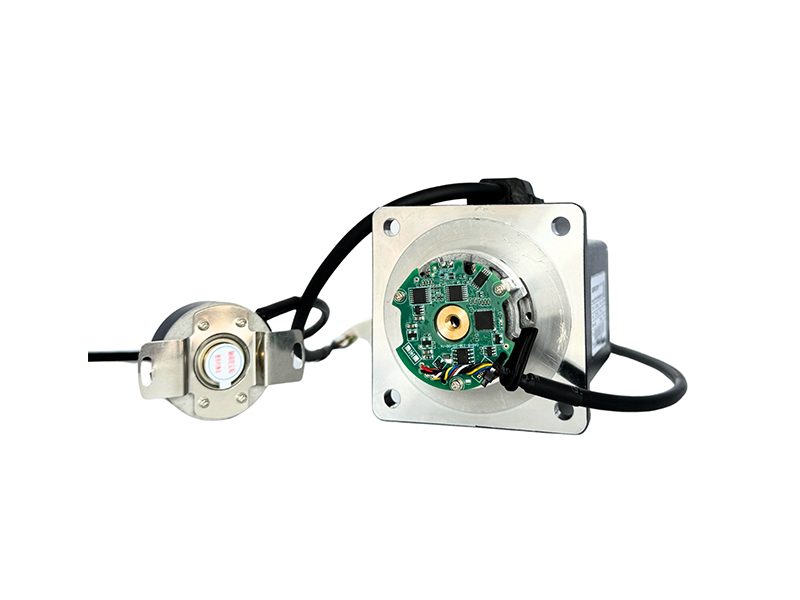

Ce produit est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.
| paramètre | spécification |
|---|---|
| Résolution du conseil | 131,072 (17-bit) / 8,388,608 (23-bit) |
| Compteur multi-tours | 16 bits |
| Précision de positionnement absolue | < ±50 arc-secondes Remarque: la précision spécifique dépend de l’ajustement du moteur et de l’assemblage mécanique |
| Précision de répétabilité | < ±3 arc-secondes Remarque: la précision spécifique dépend de l’ajustement du moteur et de l’assemblage mécanique |
| Protocole d’interface | RS485 |
| Taux de bauds | 2,5 MHz |
| Fréquence de Communication | ≤ 16K |
| Déviation admissible de l’arbre | Axial: ±0.5mm/Radial: ±0.02mm/Angle de Dip: 0.1° Axiale Endplay: <0.1mm/Runout Radial: <0.01mm |
| Vitesse maximale de fonctionnement | 6 000 tr/min |
| Diamètre de l’arbre | Axe d’un cône ∅9 |
| Moment d’inertie | 0,68 kg·mm² |
| Accélération angulaire du Rotor | Alimenté: ≤80 000 rad/ S ² / batterie: ≤4 000 rad/ S ² |
| Tension de la batterie | 3.6V c.c |
| Tension de défaut de batterie | 2.5V |
| Tension d’avertissement de batterie | 3.1V |
| Choc mécanique | 980 m/ S ² (100G G), 11ms, 3 fois par direction XYZ (18 au total) |
| vibrations | 10-55Hz 1.5mm / 55-2000Hz 98 m/s² / 2h par axe (6h total) |
| Température de fonctionnement | -20 °C à +105 °C |
| Humidité Relative | ≤90% (40°C/21d, EN 60068-2-78, sans condensation) |
| Protection contre les infiltrations | IP40 |
| Consommation actuelle | < 100mA |
| Temps de montée/chute | Autour de 100ns |
| Résistance d’isolation | 50 mω |
époque fournit des options de ressorts à lames rigides pour s’adapter à diverses géométries de coquille de servomoteur.Remarque:Les ressorts de plaque sont sélectionnés en fonction de la taille de l’extrémité du moteur.
MP4409-002A-40 (c-type-montage trou d40 plaque ressort dimension mécanique diagramplate sprin)
MP4409-001A-55 (d-type-montage trou d55) plaque ressort dimensions mécaniques diagramplate sprin)
MP4409-003A-40 (cl-type-montage trou d40)
| Référence de parenthèse | Montage PCD | Application |
|---|---|---|
| MP4409-002A-40 | Emplacement d40 | Ressort d’alignement 2 points pour cadres d’encodeur absolu 44mm |
| MP4409-001A-55 | Type D [unused_word0006] emplacement d55| Pitch d55 | Support à 4 points haute tension pour cadres d’encodeur absolu 48mm |
Arbre conique 9mm · 17/23-bit · RS485 2.5MHz
Dimensions clés:
OD 44,0 mm
Arbre conique 9mm · 17/23-bit · RS485 2.5MHz
Dimensions clés:
OD 48.0 mm |OD 44,0 mm
8mm arbre droit· 17/23-bit · RS485 2.5MHz · profil bas pour les espaces étroits
Dimensions clés:
OD 44.0 mm | 8mm arbre droit alésage
RZL4408A dimensions recommandées d’extrémité de moteur:
Arbre conique 9mm · 17/23-bit · RS485 2.5MHz
Dimensions clés:
OD 44.0 mm | 9mm conical shaft bore
Les codeurs absolus de la série EPOCH RZ sont conçus comme des alternatives physiques et électriques pour une gamme d’applications de codeurs absolus standard de l’industrie. Le conseil des ministresRZH4809A(diamètre extérieur de 48mm) partage un facteur de forme similaire avec la série Tamagawa SA48. Les modèles 44mm (RZH4409A, RZL4408A, RZL4409A) offrent une résolution à un tour 17-23-bit et une capacité à plusieurs tours 16-bit dans un boîtier compact de 44mm OD. Pour les applications utilisant à l’origine des encodeurs absolus Heidenhain ou SSI-based, veuillez contacter notre équipe pour l’évaluation de la compatibilité des protocoles. Les ingénieurs devraient vérifierdimensions de l’alésage de l’arbre (conique vs droit), modèles de boulon de montage et exigences en matière de protocole de communicationAvant de spécifier. Contactez notre équipe d’ingénierie pour des comparaisons détaillées.
Toutes les marques de commerce OEM, les marques de commerce et les définitions de modèles de pièces spécifiques référencées dans ces indices sont des propriétés physiques de leurs détenteurs d’immatriculation d’entreprise respectifs.
EPOCHEst un encodeur absolu entièrement indépendant et un fabricant de dispositif de retour. Nous ne détenons aucun lien de licence ou de partenariat avec des propriétaires de marques de commerce nommés.
Les ingénieurs devraient vérifierDimensions de l’aléa de l’arbre, protocoles de communication RS485, bits de résolution à un tour, paramètres de tension de la batterie et configurations de fil de sortieAvant le croisement sur axes CNC ou robotiques.
| fonction | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | bouclier |
|---|---|---|---|---|---|---|---|
| Couleur de câble | rouge | noir | bleu | jaune | brun | blanc | Nu/maille |
Référez-vous à notre guide de catalogue décodé en 12 étapes ci-dessous pour spécifier les séries absolues de modèles correspondant à votre arbre et aux configurations de résolution:
Exemple: R‑ZH‑44‑09‑A‑23‑M‑T‑C‑5V‑G0.35m
Explorer les requêtes standard concernant leEPOCH RZ série absolue multi-tours encodeurFamille pour obtenir des références croisées appropriées:
Q: la série RZ est-elle un encodeur absolu multi-tours?
Oui, tous les modèles de la série RZ disposent d’un compteur multi-tours 16 bits sur batterie capable de suivre jusqu’à 65 536 tours absolus en continu, combiné à une résolution sélectionnable à un tour 17 bits ou 23 bits. Cela permet un maintien absolu de la position même après une perte de puissance, sans nécessiter une routine de guidage lors du redémarrage.
Q: quelles options de résolution la série RZ offre-t-elle - 17-bit ou 23-bit?
La série RZ prend en charge une résolution à un tour de 17 bits (131 072 pas par tour) et de 23 bits (8 388 608 pas par tour), sélectionnable via le code de commande. Les deux options incluent un suivi multi-tours 16 bits. Un nombre de bits plus élevé fournit une résolution de position plus fine pour les applications de servocommande de précision.
Q: le RZH4809A est-il compatible avec la série Tamagawa SA48?
Le RZH4809A partage un facteur de forme de diamètre extérieur de 48mm similaire à celui de la série Tamagawa SA48.Similitudes:48mm OD, gamme de résolution 17-23-bit, compteur multi-tours 16-bit, alimentation 5V DC.Principales différences à vérifier:RZH4809A utilise un arbre conique de 9mm (SA48 offre un arbre droit de 6mm ou 8mm). Veuillez vérifier les dimensions de l’arbre, le pas de montage et les exigences en matière de protocole de communication avant l’intégration.Contactez nos ingénieursPour l’évaluation du montage spécifique à l’application.
Vous avez besoin de configurations personnalisées de bits absolus (17-bit / 21-bit / 23-bit), de faisceaux de connecteur spécialisés ou d’évaluations de contrats en vrac? Envoyez vos besoins à nos canaux d’expédition de vente directe.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| RZ48 | Encodeur absolu, diamètre extérieur 48mm | 10pcs | 10 boîtes | 0.9kgs | 0.8kgs | 100pcs | 340*180*47mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| Numéro de pièce | Interface |
Les Dimensions
(mm) |
Plages de résolution | Compteur de résolution |
La Communication fréquence |
La température fonctionnante |
La Communication fréquence |
Vitesses de fonctionnement |
Protection des données La Structure |
Empreinte 3D | Fiche technique | échantillon |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ Series | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ Series | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
