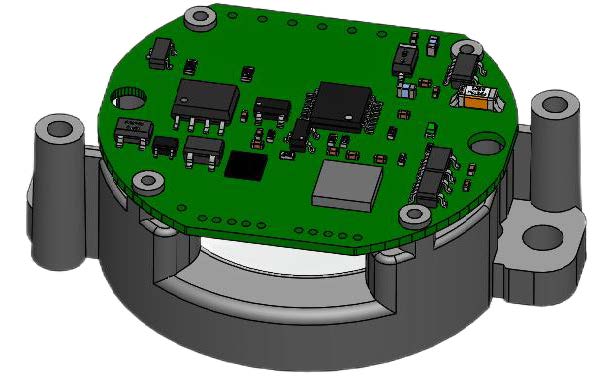

Codeur absolu magnétique avec la conception modulaire de type split-(sans roulement). Présente une résolution 17 bits à un tour avec un compteur multi-tours 16 bits, une communication RS485 - RS485 2.5N ° de catalogueHz et une construction ultra-légère à environ 50g. La technologie de détection magnétique fournit un retour de position fiable dans les environnements industriels difficiles où la poussière, l’humidité et les vibrations défient les codeurs optiques traditionnels. Idéal pour le montage du capot arrière du moteur.
Ce produit est principalement utilisé pour la rétroaction de position du capot arrière du moteur. Il fournit des données de position absolue et des signaux auxiliaires requis par des unités précises de contrôle de position et de vitesse.
| paramètre | spécification |
|---|---|
| La technologie | Détection absolue magnétique (split-type bearingless) |
| Résolution à un tour | 0~131,071 (17 bits) |
| Compteur multi-tours | 65 535 (16 bits, sur batterie) |
| Protocole d’interface | RS485 |
| Taux de bauds | 2,5mhz [unused_word0006] fréquence de Communication ≤ 16K| Communication frequency ≤ 16K |
| Tension d’alimentation | 4.75V ~ 5.25V (5V c.c ±5%) |
| Niveau de sortie différentiel | Haut: 3.5V min/bas: 1.7V max |
| Le long du temps de changement | < 100ns |
| Déviation admissible de l’arbre | Écoulement axial: <0.1mm/Radial: ±0.1mm/écoulement Radial: <0.1mm/inclinaison: <0.1° |
| Vitesse maximale de fonctionnement | 6 000 tr/min |
| Moment d’inertie | 0,72 kg·m² |
| Accélération angulaire du Rotor | ≤80 000 rad/s² |
| Poids poids | ≈ 0,05 kg (50g, sans câble)ultra-léger |
| Tension de la batterie | Avertissement de défaut & avertissement de tension de batterie |
| Température de fonctionnement | -10 °C à +105 °C |
| vibrations | 10-55Hz 1.5mm / 55-2000Hz 98 m/ S ² (X X XYZ, 2h/ axe, 6h total) |
| Choc mécanique | 980 m/ S ² (100G), 11ms, 3 fois par XYZ (18 au total) |
| Résistance d’isolation | 50 mω |
| Protection des données | Protection du couvercle arrière du moteur |
Exemple numéro de pièce
M-S-16-17-F-L-6-B
● les bits multi-tours (16), la hauteur de l’encodeur (L/H) et le diamètre de l’arbre (6/8/X) sont sélectionnables au moment de la commande. Deux chiffres représentent le nombre de bits pour les tours simples et multiples.
| fonction | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | P (PE) |
|---|---|---|---|---|---|---|---|
| Couleur de câble | rouge | noir | bleu | jaune | brun | blanc | Maille blindée |
Le schéma suivant montre les dimensions mécaniques du codeur absolu magnétique de type split-type de la série MS. Toutes les dimensions sont en mm. Vérifiez les dimensions critiques avec le support technique EPOCH avant de finaliser la conception du boîtier du moteur.
La série EPOCH MS est un codeur absolu magnétique utilisant la technologie de roulement de type split-less avec la communication RS485 2.5MHz. Contrairement aux codeurs optiques traditionnels, la détection magnétique assure un fonctionnement fiable dans des environnements difficiles avec de la poussière, de l’humidité et des vibrations. La conception ultra-légère ~50g est idéale pour le montage du capot arrière du moteur où l’espace et le poids sont des facteurs critiques. Les ingénieurs devraient vérifier le diamètre de l’arbre, le modèle de trou de montage, et les exigences multi-tours avant de spécifier.
EPOCH est un fournisseur d’encodeurs indépendant. Vérifier tous les paramètres mécaniques et électriques avant l’intégration.
Q: quelle est la différence entre un encodeur absolu magnétique et un encodeur absolu optique?
Les codeurs magnétiques utilisent la détection de champ magnétique au lieu de disques de code en verre optique, ce qui les rend intrinsèquement plus résistants à la poussière, l’humidité, les vibrations et les chocs. L’encodeur absolu magnétique de la série MS est idéal pour les environnements industriels difficiles où les codeurs optiques peuvent échouer prématurément. La résolution est généralement inférieure à l’optique (17 bits vs jusqu’à 25 bits), mais la fiabilité dans les environnements contaminés est significativement plus élevée.
Q: quel est le facteur de poids et de forme de la série MS?
L’encodeur magnétique de la série MS pèse environ 50g (0,05kg), ce qui en fait une solution ultra-légère pour le montage du couvercle arrière du moteur. La conception sans roulement à fente permet une intégration modulaire sans support supplémentaire de roulement.
Q: quelle résolution et quelle interface la série MS prend-elle en charge?
La série MS offre une résolution à un tour 17 bits (131 071 pas) avec un multi-tour 16 bits sélectionnable (65 535 tours), communiquée via RS485 à un débit en bauds de 2,5 MHZ.
Besoin de configuration personnalisée de l’encodeur magnétique, de taille d’arbre ou de prix en vrac? Contactez notre équipe de vente.
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
