Détails détailsLa série EPOCH RS5 est un codeur incrémental à montage simple conçu pour les moteurs pas à pas et les moteurs cc. Avec un disque d’encodeur spécial, le modèle typique RS5500-B produit 1000 impulsions de signaux a et B. Il s’adapte à de multiples diamètres d’arbre, formes de boîtier et types de sortie pour une intégration flexible dans les machines-outils à commande numérique, les équipements d’automatisation et les applications générales de contrôle de mouvement.

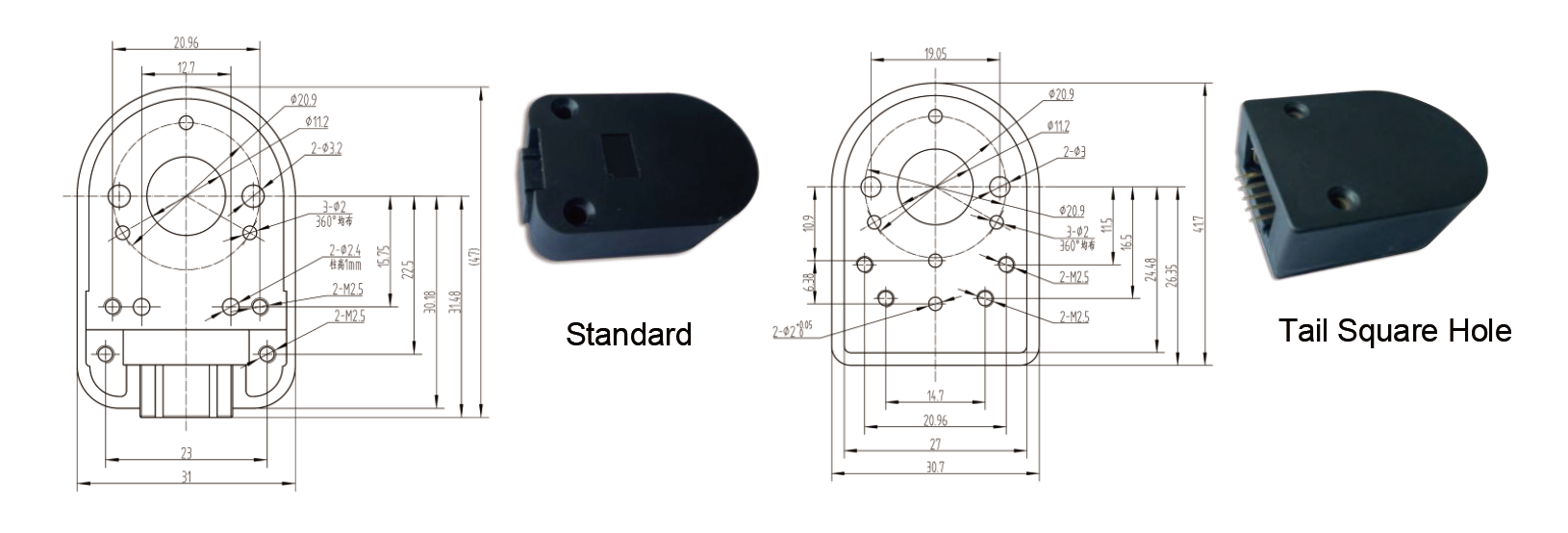

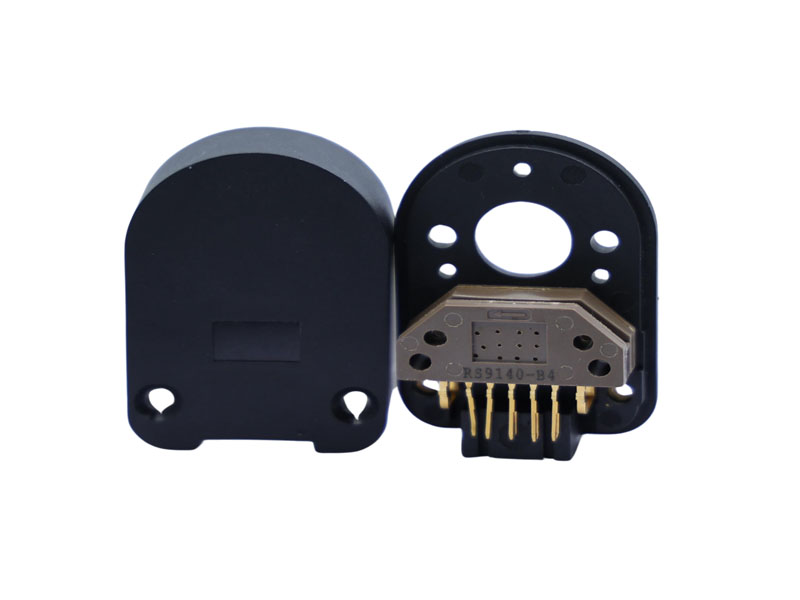

Type standard - Code de boîtier 5 (raccord Direct RS91)
Dessin de dimension extérieure - boîtier de type Standard pour encodeur de la série RS5 (unité: mm)
Type de trou carré de queue - Code de logement 6
dimension extérieure dessin - queue carré trou type logement (unité: mm)

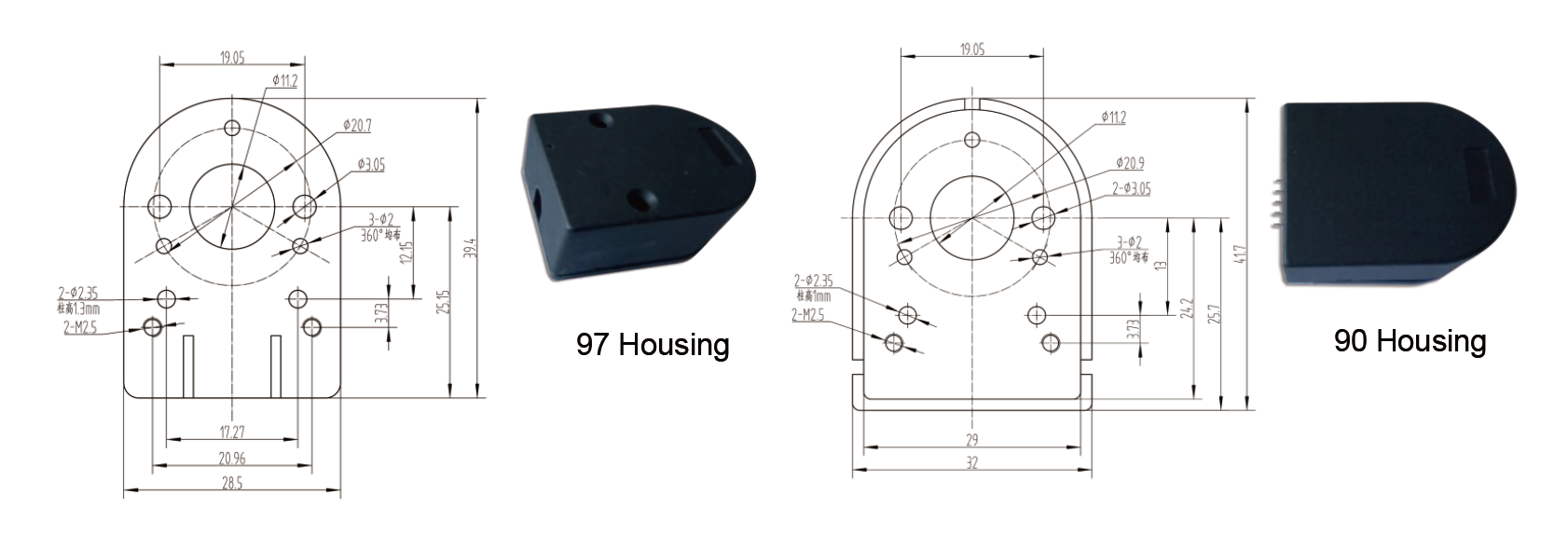

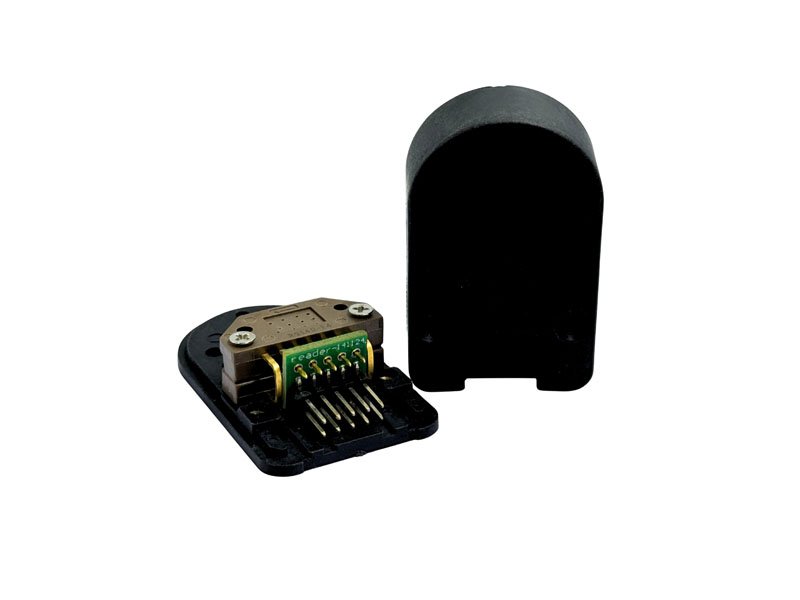

RS97 logement - Code logement 7
Dessin de dimension extérieure - RS97 type de logement (unité: mm)

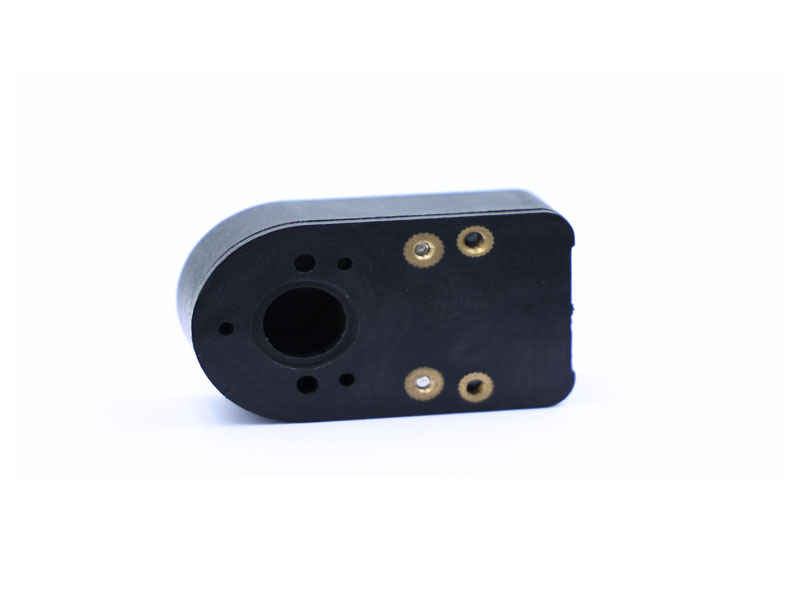

RS90 logement - Code logement 8
Dessin de dimension extérieure - RS90 type de logement (unité: mm)
| paramètre | spécification |
|---|---|
| La technologie | Encodeur incrémental optique avec conception de montage simple |
| Signaux de sortie | Tension 2-ch (A,B)/tension 3-ch (A,B,Z)/différentiel 2-ch (A,A/,B,B/)/différentiel 3-ch (A,A/,B,B/,Z,Z/) |
| Gamme de résolution | 100 ~ 2500 RCP (11 codes: C, E, F, G, H, A, P, B, J j j, T, L l; autre RCP personnalisable) |
| Tension d’alimentation | 5V c.c (typique) |
| Types de logements | Standard (RS91 plug-in)/trou carré de queue/logement RS97 / logement RS90 |
| Type de disque | Disque mylar/disque métal (sélectionnable) |
| Options de diamètre d’arbre | 2mm, 3mm, 4mm, 5mm, 6mm, 8mm, 1/8in, 5/32in, 3/16in, 1/4in (10 options) |
| Applications | Moteurs pas à pas, moteurs cc, machines-outils CNC, équipement d’automatisation |

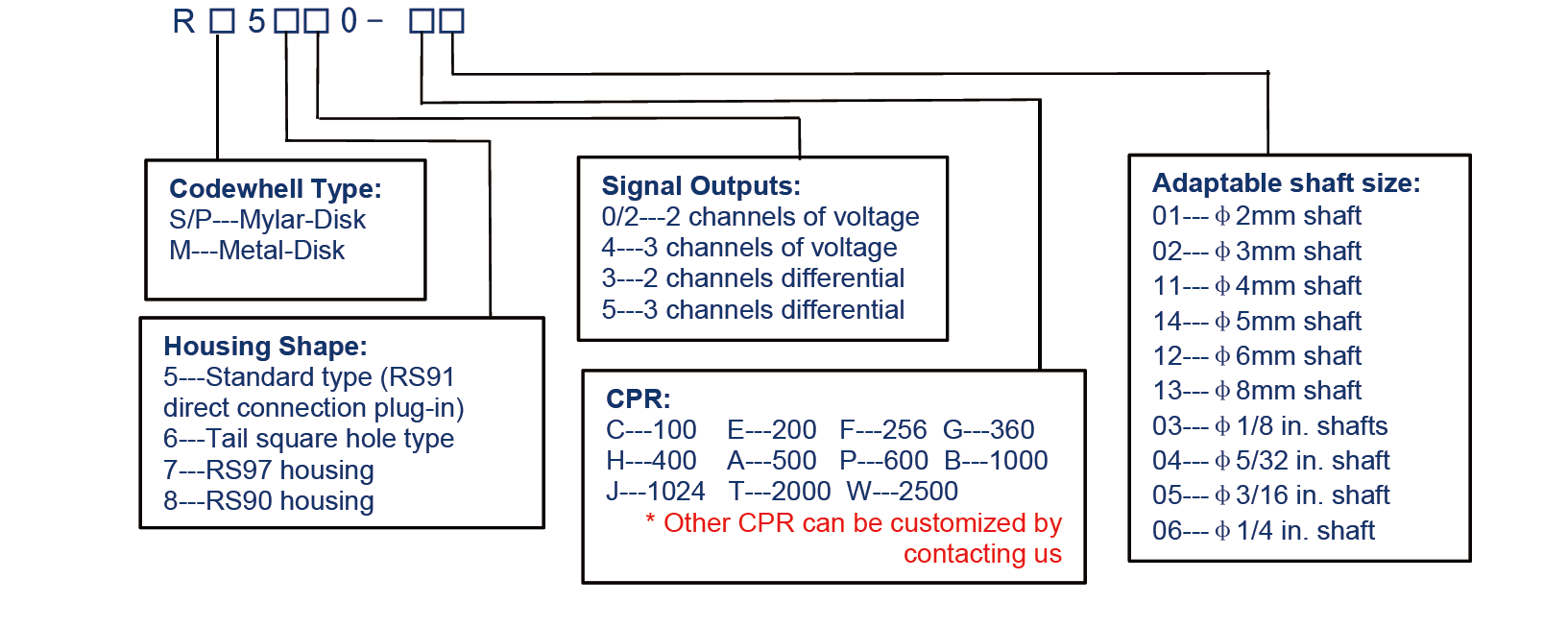

Le code de commande de la série RS5 suit le format:RS5 [logement] [Signal] [disque] - [CPR]
Le diamètre de l’arbre est spécifié séparément. L’exemple de laRS5500-BReprésente: boîtier Standard (5), sortie de tension 2-ch (0), disque Mylar (0), 1000 CPR (B).
| Code | Description |
|---|---|
| 5 | type standard (RS91 connexion directe plug-in) |
| 6 | Queue carré type de trou |
| 7 | RS97 logement |
| 8 | Boîtier RS90 |
| Code | Description |
|---|---|
| 1 /2 | Tension 2 canaux (A, B) |
| 4 | Tension 3 canaux (A, B, Z) |
| 3 | Différentiel à 2 canaux (A, A/, B, B/) |
| 5 | Différentiel à 3 canaux (A, A/, B, B/, Z, Z/) |
| Code | Description |
|---|---|
| S | Disque mylar |
| P | Disque mylar |
| M | Disque métallique |
| Code RCP | C | E | F | G | H | A | P | B | J | T | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CPR | 100 | 200 | 256 | 360 | 400 | 500 | 600 | 1 000 000 | 1 024 personnes | 2 000 000 | 2,500 |
* d’autres valeurs CPR peuvent être personnalisées - contactez notre équipe de vente.
| Code de l’arbre | 01 | 02 | 03 | 04 | 05 | 06 | 11 | 12 | 13 | 14 |
|---|---|---|---|---|---|---|---|---|---|---|
| diamètre | φ 2 mm | φ 3 mm | φ 1/8 po | φ 5/32 po | φ 3/16 po | φ 1/4 de pouce | φ 4 mm | φ 6 mm | φ 8 mm | φ 5 mm |
Exemple de Code de commande:
RS5500-B
= série RS5 · boîtier Standard (5) · tension 2-ch (0) · disque Mylar (0) · B=1000 CPR. Spécifiez le code d’arbre séparément.
Pour les applications nécessitant une conception de codeur réfléchissant avec PCBA+ boîtier intégré (pas de montage disque séparé), considérez laRF28 série Module de codeur optique réfléchissantOu leRT28 série réfléchissant codeur optique ModulePour des options de facteur de forme de 28mm avec des sorties de signal différentielles.
Le codeur d’installation simple RS5 offre 4 types de boîtier (Standard, trou carré de queue, RS97, RS90) et 10 options de diamètre d’arbre de 2mm à 1/4in, offrant plus de flexibilité mécanique que les modules transmissifs à facteur de forme fixe comme le HEDS-5500. Avec une résolution de 100~ 2500 CPR et des types de sortie sélectionnables (tension 2/3-ch ou différentielle), la RS5 s’adapte à diverses exigences de montage de moteurs pas à pas et de moteurs cc sans outillage personnalisé.
Le disque Mylar (code S) est un disque souple et léger de film polyester adapté aux applications de résolution standard jusqu’à 1000 RCP, offrant des performances rentables pour l’automatisation générale. Le disque métallique (code M) offre une plus grande stabilité dimensionnelle et est recommandé pour les cotes de RCP plus élevées (au-dessus de 1000 RCP) et les applications avec une plus grande variation de température, assurant un alignement de grille optique cohérent sur l’encodeur.#39; s durée de vie.
Pour les applications de machines-outils CNC, le boîtier Standard (code 5, raccord direct RS91) et le boîtier RS90 (code 8) sont les types les plus fréquemment sélectionnés en raison de leurs interfaces de montage robustes. Pour les applications nécessitant une sortie de signal différentielle pour l’immunité au bruit dans des environnements CNC électriquement bruyants, choisissez le code de sortie de signal 3 (différentiel 2-ch A, A/, B, B/) ou le code 5 (différentiel 3-ch avec Z, Z/). Le RS5 prend en charge jusqu’à 2 500 RCP pour un retour de position de haute précision dans les opérations d’usinage.
Oui, la série RS5 peut servir d’alternative compatible pour les encodeurs des séries HEDS-5500 et HEDS-5600 dans de nombreuses applications de moteurs pas à pas et cc, offrant les mêmes signaux de sortie quadrature a /B avec des formats de tension ou différentiels sélectionnables. Cependant, le RS5 utilise une conception de montage simple avec un disque encodeur séparé plutôt qu’un module intégré, de sorte que la vérification mécanique de l’interface est recommandée. Contactez EPOCH avec le diamètre de votre arbre moteur et le modèle de montage pour une évaluation de compatibilité.
Besoin d’une résolution CPR personnalisée, d’un type de boîtier spécifique ou d’un prix en vrac pour le codeur d’installation simple RS5? Contactez notre équipe de vente.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| RS5 - RS5 | Série RS5 codeurs d’installation Simple | 10pcs | 10 boîtes | /kg | /kg | 100pcs | 310*130*45mm |
