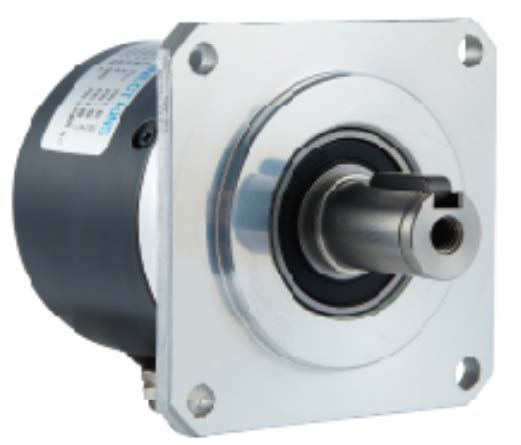

Série f5820 - encodeur incrémental à arbre massif de 58mm avec sortie à bride à clé

Codeur incrémental industriel à arbre solide avec bride intégrée et interface à clé unique, puce à matrice de phase ASIC et composants optiques parallèles. Sortie A/B D /Z Z Z à trois canaux pour une installation facile et un retour de servomoteur à haute fiabilité. EPOCH est un fournisseur de codeurs industriels de confiance fournissant des solutions d’approvisionnement pour les applications de rétroaction de moteur servo.

Délai d’exécution:Expédition 7 jours | Prix:Contact pour devis

Protection des données IP54 Imperméable, à l’épreuve de l’huile, antipoussière

Bride intégrée interface de clé unique

Puce à matrice de Phase ASIC Composants optiques ultra-parallèles

Haute fréquence 0~500 kHz taux de réponse

Installation facile Conception de bride intégrée

28 Options d’impulsion 50 à 3600 p/r personnalisable

5 méthodes de sortie NPN, PNP, complémentaire, 26LS31, 7272

F5820 58mm codeur à bride à clé - spécifications techniques & paramètres

Tension d’alimentation (VCC)	C.c 5V±0.25V ou 5~26V
Tension de sortie	≥ de haut niveau 3.4V, ≤ de bas niveau 0.4V
Consommation actuelle	≤160mA
Résolution (impulsions par révolution)	50 ~ 3600 p/r
Fréquence de réponse	0~500 kHz
Forme d’onde de sortie	Vague carrée, Cycle de service 0.5T±0.1T
Couple de démarrage (+25°C)	4[unused_word0006] 10⁻³ N·m
Moment d’inertie	4emon 10⁻⁶ kg·m²
Charge maximale de l’arbre	Radial: 30N, Axial: 20N
Vitesse de Rotation mécanique max	6000 r/min
Résistance aux vibrations	² de 49m/s, 10~200Hz, 2h par axe XYZ
Résistance aux chocs	² de 980m/s, 6ms, 3 fois par axe XYZ
Protection	Imperméable, résistant à l’huile, antipoussière (IP54)
Température de fonctionnement	-30°C ~ +85°C
Température de stockage	-40°C ~ +95°C
Humidité de fonctionnement	30~85% (sans Condensation)
Durée de vie	MTBF ≥50000h (+25°C, 2000rpm)
Poids (à l’exclusion du câble)	Env. 0,35 kg

F5820 encodeur 58mm - dessin de Dimension mécanique & Guide d’installation

Ci-dessous le dessin dimensionnel représentant les limites physiques de laEPOCH F5820 58mm encodeur à bride à clé....... Les vérifications d’installation sont fortement recommandées sur l’arbre d’extrémité du moteur pour confirmer l’alignement mécanique de l’ajustement.

F5820 58mm keyed flange incremental encoder mechanical dimension drawing

F5820 Incremental Encoder - câble & définition de connexion de câblage

Le Signal	Couleur de fil	7 broches	9-Pin (conducteur)	15-Pin D-Sub (conducteur)	15-Pin D-Sub (collecteur ouvert)
+V	rouge	1	1	6	7
0V	noir	4	4	5	5
A	vert	3	5	4	4
A/	brun	-	7	3	-
B	blanc	5	3	2	2
B/	gris	-	6	1	-
Z	jaune	2	2	9	9
Z/	Orange	-	8	10	-
bouclier	bouclier	6	9	8	8

F5820-01 modèle Code définition & Information de commande - numéro de pièce Configuration

Utilisez le format suivant pour spécifier votre configuration précise d’encodeur:

F5820-01 - [impulsions] - Z - [méthode de sortie] - [tension] - [sortie de câble] - [longueur de câble]

Exemple: F5820-01-1024 - Z - L - 5 - G - 1Spécifie un codeur F5820-01 avec 1024 P/R, triphasé (a /B/Z), sortie différentielle 26LS31, alimentation 5V, sortie côté caoutchouc, câble de 1 mètre.

F5820-01 Options de Code de commande

Sur le terrain	Code	Description Description
Méthode de sortie	C, CP, F, L, K	C - collecteur ouvert NPN
		CP - collecteur ouvert PNP
		F - réalisations complémentaires
		L - 26LS31 sortie différentielle
		K - 7272 sortie de tension large
Nombre d’impulsions (CPR)	Numéro de téléphone: + 33 (0) 3600	50, 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000, 3600 Autres résolutions disponibles sur demande.
Nombre de Phases	Z	Sortie triphasée: A, B, Z avec des signaux complémentaires.
Tension d’alimentation électrique	5, 24, H, L	5 à 5V c.c
		24-5~24V c.c
		H - 5~24V entrée, sortie 5V
		L - entrée 5V, sortie 5~24V
Méthode de sortie de câble	D, G, H, F	D - sortie latérale en métal
		G - sortie côté caoutchouc
		H - prise côté sortie
		F - sortie arrière en caoutchouc
Longueur du câble	0,17, 1, 2	0,17-0,17 mètres \| 1 à 1 mètre \| 2-2 mètres

F5820 codeur à bride à clé - Applications typiques & cas d’utilisation

AC & systèmes de rétroaction de moteur servo DC nécessitant un montage encodeur 58mm
Positionnement de broche de machine-outil CNC avec rétroaction à grande vitesse
Mesure d’angle de joint robotique avec protection industrielle IP54
Contrôle automatisé du mouvement de ligne de production nécessitant une large compatibilité de tension
Machines d’emballage et d’impression nécessitant un fonctionnement fiable à grande température
Régulation de la vitesse des équipements textiles avec traitement du signal ASIC phase array

F5820 58mm codeur à bride à clé - Questions fréquemment posées

Q: quelles options d’impulsion par tour le codeur à bride à clé F5820 offre-t-il?

L’encodeur incrétionnel de 58mm F5820 offre 28 options de comptage d’impulsions de 50 à 3600 P/R, y compris des résolutions standard telles que 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000 et 3600 P/R. Des valeurs CPR personnalisées peuvent également être adaptées à la demande du client.

Q: quelles sont les options d’interface de sortie disponibles pour l’encodeur F5820?

L’encodeur F5820 prend en charge 5 méthodes de sortie: collecteur ouvert NPN (C), collecteur ouvert PNP (CP), sortie complémentaire (F), pilote de ligne différentiel 26LS31 compatible RS422 (L), et sortie large tension 7272 (K). La sortie différentielle du conducteur de ligne est recommandée pour les applications industrielles à longue distance.

Q: quelle est la vitesse maximale et la plage de température de l’encodeur F5820 IP54?

L’encodeur F5820 présente une vitesse de rotation mécanique maximale de 6000 r/min avec une fréquence de réponse jusqu’à 500 kHz. Il fonctionne de manière fiable de -30°C à +85°C avec un stockage de -40°C à +95°C. Avec plus de 50 000 heures de MTBF, cet encodeur de 58mm offre une durabilité à long terme.

Q: comment sélectionner le bon modèle d’encodeur F5820?

Le choix du modèle f5820 exige 7 paramètres: modèle de produit (F5820-01), nombre d’impulsions, nombre de phases (Z pour A/B/Z), méthode de sortie (C/CP/F/L/K), tension d’alimentation, méthode de sortie de câble (D/G/H/F), et longueur de câble (0.17m, 1m ou 2m standard). Contactez-nous pour une assistance à la configuration.

Q: où puis-je trouver la fiche technique de l’encodeur F5820 et le diagramme de câblage?

Le dessin des dimensions mécaniques du F5820 et la définition du câblage sont fournis sur cette page. Pour une documentation technique complète, y compris la fiche technique complète de l’encodeur à bride à clé F5820, veuillez contacter notre équipe à liya@epoch-electronic.com.

Besoin d’aide pour choisir le bon codeur à bride à clé F5820 pour votre application?

Envoyez vos conditions (compte d’impulsion, interface de sortie, longueur de câble) pour une citation d’ici 24 heures.

Envoyer une demande de devis → Contact pour devis

Toutes les spécifications sont sujettes à changement sans préavis. Contactez EPOCH pour la dernière documentation technique et les informations de commande.
