R R RR28:: Reflective Optical Encoder Module | Miniature 3-Ch 500~16000 RCP | EPOCH| Miniature 3-Ch 500~16000 CPR | EPOCH

[série RR28]module d’encodeur optique réfléchissant miniature standard

RR28 Module d’encodeur optique réfléchissant - conception Miniature, sortie différentielle 3-canaux 500~16000 CPR, pour moteur cc &; rétroaction du moteur Servo

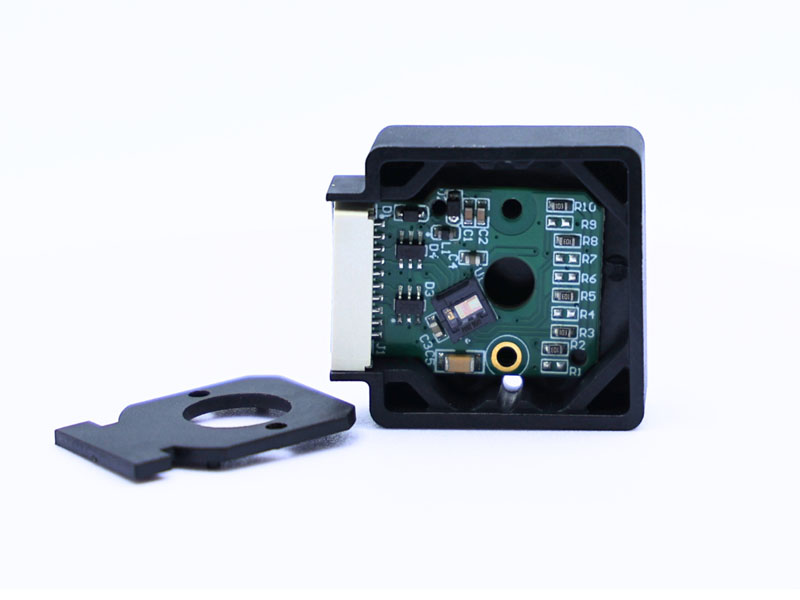

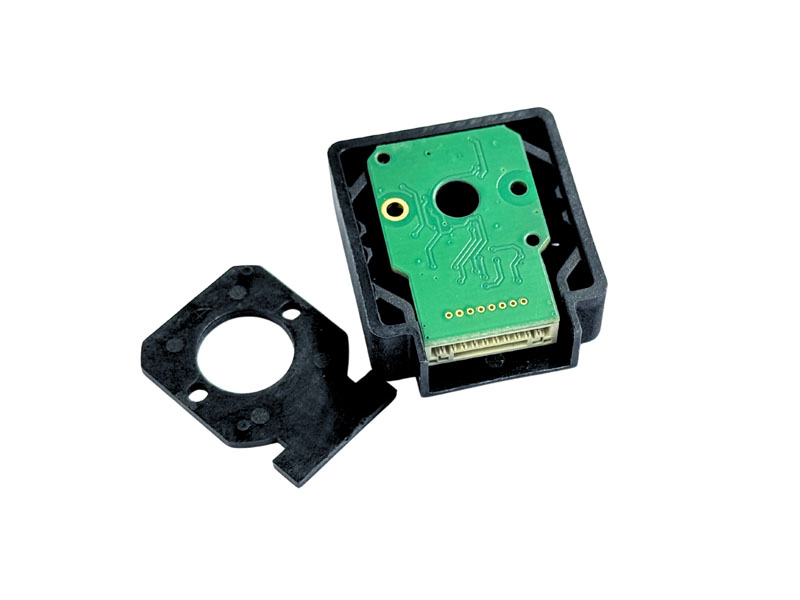

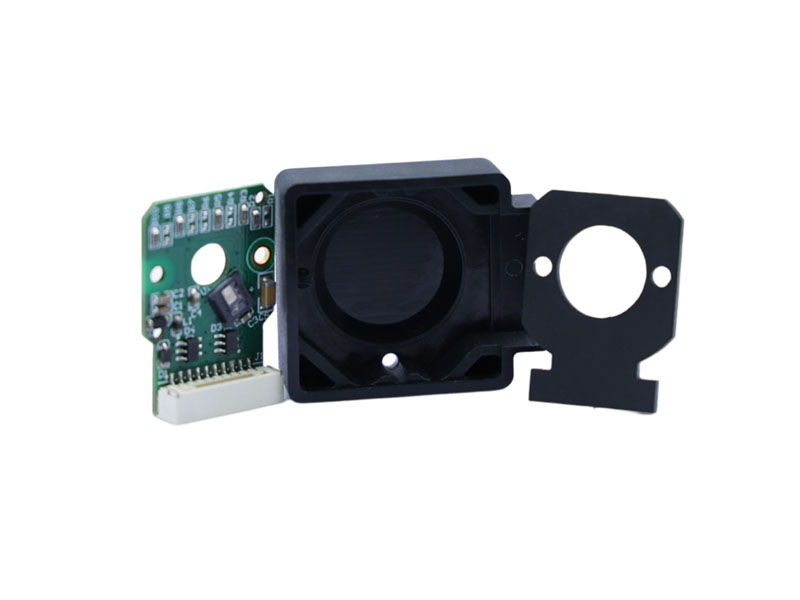

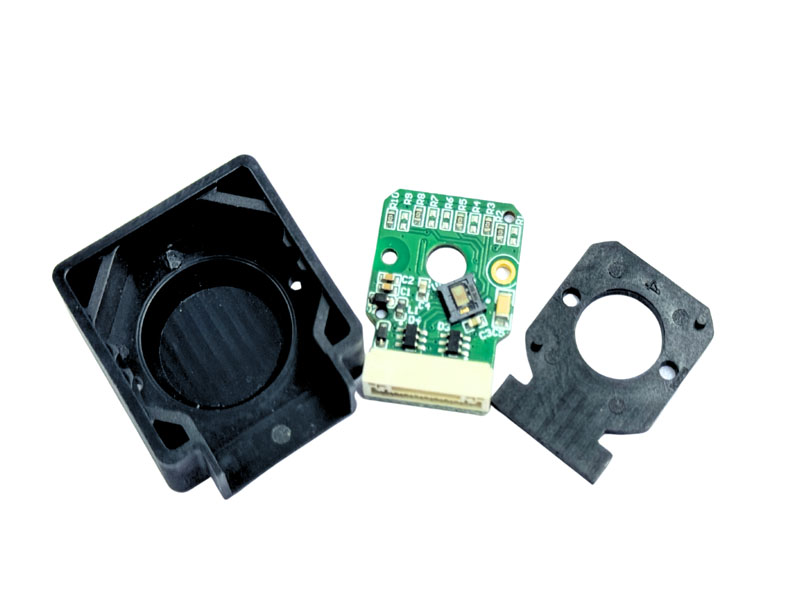

La série EPOCH RR28 est un module d’encodeur optique réfléchissant miniature avec PCBA et conception de boîtier intégré, avec disque de code. Sorties trois canaux de signaux différentiels allant de 500~16000 CPR. Le signal Z Z (index) peut être sélectionné entre 90°, 180° et 360° (standard: 90°). La sous-série RR282 produit deux canaux de signaux différentiels de 1000 nombres. Convient pour un moteur DC de petite taille, un moteur pas à pas et un moteur servo.

Sélection rapide: Dimensions mécaniques caractéristiques Spécifications techniques Forme d’onde Définition Pin Guide de commande Foire aux questions

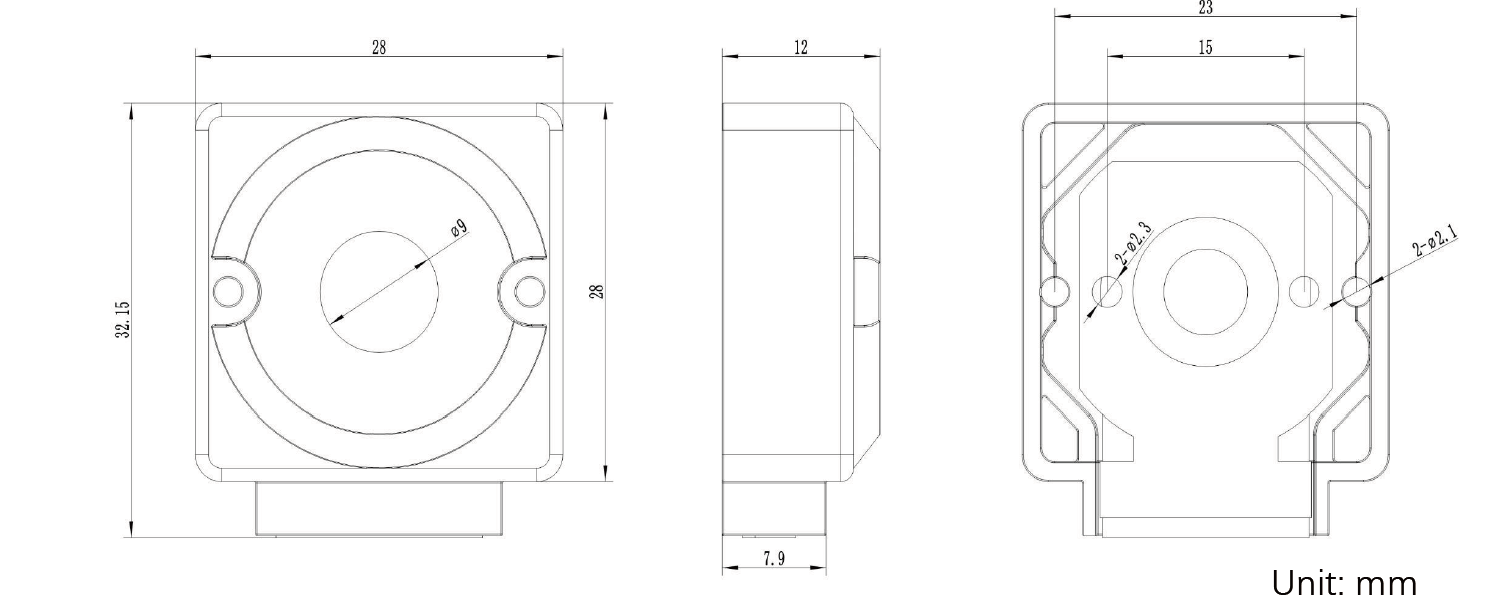

RR28 dessins de dimensions mécaniques - Miniature réfléchissant Module codeur optique empreinte (Ø28 x 18 mm)

RR28 dessin de Dimension mécanique

RR28 Reflective Optical Encoder Module Mechanical Dimension Drawing

Facteur de forme miniature conçu pour l’intégration de moteurs DC de petite taille. Unité: mm.

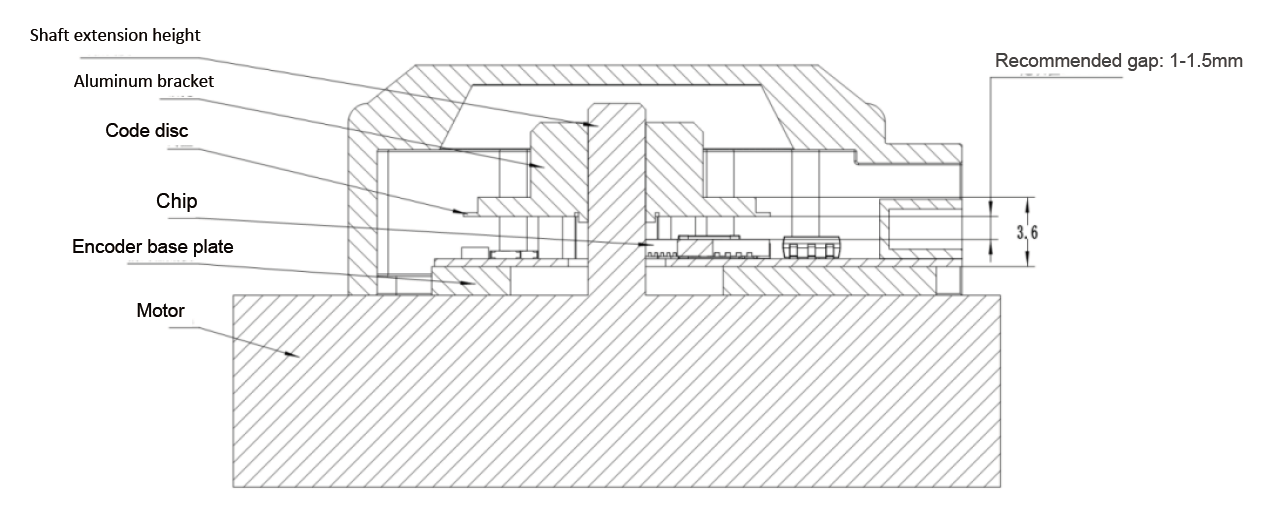

RR28 Module de codeur optique réfléchissant - Dimensions de la Face d’extrémité du moteur et longueur de l’arbre sortant

RR28 Reflective Optical Encoder Module Motor End Face Dimension Drawing

Arbre moteur axial play ≤ 0,1 millimètre

Motor shaft axial play ≤ 0.1 mm

RR28 série réfléchissant Module codeur optique - Description Description & caractéristiques clés

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

T Type de produit:module miniature réfléchissant codeur optique avec PCBA & logement intégré

•

Résolution:500 ~ 16 000 CPR (différentiel à 3 canaux)

•

Sortie:3 canaux (A, A/, B, D /, Z, Z/) - type différentiel

•

Options de Signal de z:90°, 180° ou 360° au choix (90° standard)

•

Fourniture:3V ~ 5V c.c

•

Vitesse Max:11 000 tr/min

•

Gamme de temp:-40°C à +85°C

•

Conception:Avec le disque de code, PCBA a intégré le logement

•

Connecteur:GH1.25-1x10P (10 broches)

•

Sous-modèle RR282:Différentiel à 2 canaux, sortie de 1000 comptes

Applications:Ce module d’encodeur optique réfléchissant RR28 convient aux moteurs DC de petite taille, aux moteurs pas-pas et aux servomoteurs. Une partie de EPOCH' s série de Modules codeurs optiques conçus pour les applications de retour de moteur compact nécessitant une haute résolution jusqu’à 16 000 RCP.

Spécifications techniques de la série RR28 - sortie différentielle à 3 canaux, 500~16000 CPR

paramètre	RR28	RR282
Résolution (CPR)	500 ~ 16 000	1 000 (fixe)
Canaux de sortie	3 canaux: A, A/, B, D /, Z, Z/	2 canaux: A, A/, B, B/
Type de sortie	Différentiel (RS422)
Tension d’alimentation	3 ~ 5V c.c
Vitesse maximale	11 000 tr/min	11 000 tr/min
Température de fonctionnement	-40°C ~ +85°C	-40°C ~ +85°C
Options de Signal z	90°, 180°, 360° (Standard: 90°)	N ° de catalogue/ d
connecteur	GH1.25-1x10P
Arbre moteur Axial Play	≤ 0,1 millimètre

RR28 diagramme de forme d’onde de sortie - synchronisation différentielle à 3 canaux (Rotation dans le sens des aiguilles d’une montre)

RR28 Reflective Optical Encoder Module Waveform Diagram — 3-Channel Differential Output Clockwise Rotation

Forme d’onde pendant la rotation dans le sens horaire (CW). Sortie différentielle à trois canaux (A, A/, B, B/, Z, Z/). Le canal A conduit le canal B pour une rotation dans le sens des aiguilles d’une montre. Z (index) largeur d’impulsion sélectionnable: 90°, 180°, ou 360° degrés électriques (standard: 90°).

RR28 Pin définition - 10 pin GH1.25-1x10P connecteur

Modèle de connecteur: GH1.25-1x10P. Attribution des broches pour les configurations RR28 3 canaux et RR282 2 canaux.

Pin non.	Signal (RR28)	Signal (RR282)	Direction générale	Description
1	CVC - CVC - VCC	VCC	Entrée en ligne	Alimentation d’énergie 3~5V DC
2	GND::	GND	Entrée en ligne	Terre (0V)
3	A	A	La production	Canal A (+) sortie différentielle
4	A/	A/	La production	Canal A (-) sortie différentielle
5	B	B	La production	Canal B (+) sortie différentielle
6	B/	B/	La production	Canal B (-) sortie différentielle
7	Z	N/C	La production	Indice Z (+) production différentielle (RR28 seulement)
8	Z/	N/C	La production	Indice Z (-) production différentielle (RR28 seulement)
9	N/C	N/C	- - - - -	Non connecté (réservé)
10	N/C	N/C	- - - - -	Non connecté (réservé)

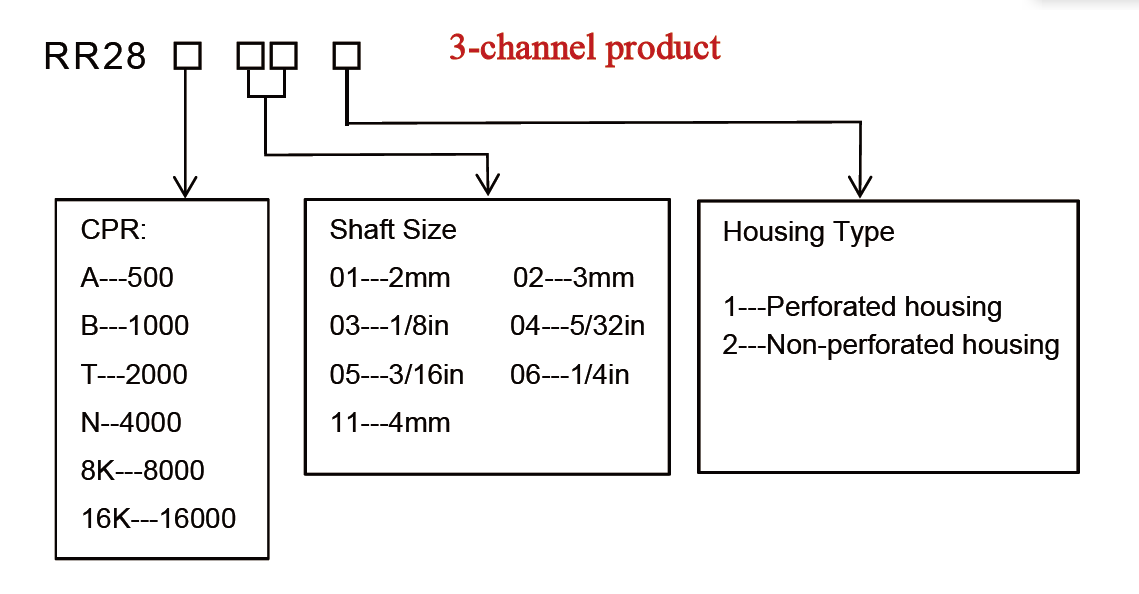

RR28 informations de commande/Code du numéro de pièce - Reflective Optical Encoder Module

Structure du code:RR28 [Code CPR] [Code arbre] [Code année]- exemple:RR28-A-01-24

R

→ → → → → → → → → →

R

→

2

→

8

→

-

→

Code RCP

→

-

→

Code de l’arbre

→

-

→

Code de l’année

Préfixe de série

Tableau de bord

Par exemple A=500, B=1000

Tableau de bord

Par exemple 01=2mm, 11=4mm

Tableau de bord

Par exemple 24=2024

Code RCP	A	B	T	N	8K k	16K k
CPR	500	1 000 000	2 000 000	4 000 personnes	8 000 000	16 000 000

Code de l’arbre	01	02	03	04	05	06	11
RR28	2 mm	3 mm	1/8 po	5/32 po	3/16 po	1/4 de pouce	4 mm
RR282	Code 14-5 mm seulement

Type de logement	1	2
RR28 / RR282	Boîtier perforé	Boîtier non perforé

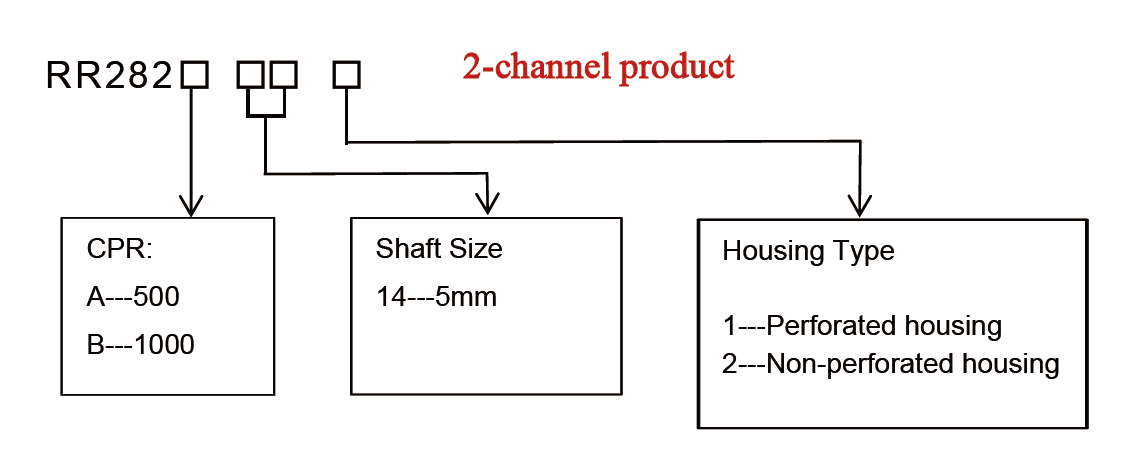

Sous-modèle RR282 (2 canaux):Ajouter le suffixe "2" au code de la série -RR282 [Code CPR] [Code arbre] [Code année]....... codes CPR: A (500), B (1000). code d’arbre: 14 (5 mm). Pas de sortie de signal Z.

Signal z (RR28 3 canaux seulement):Configurable à 90°, 180° ou 360° degrés électriques. Standard par défaut: 90°. Doit être précisé lors de la commande.

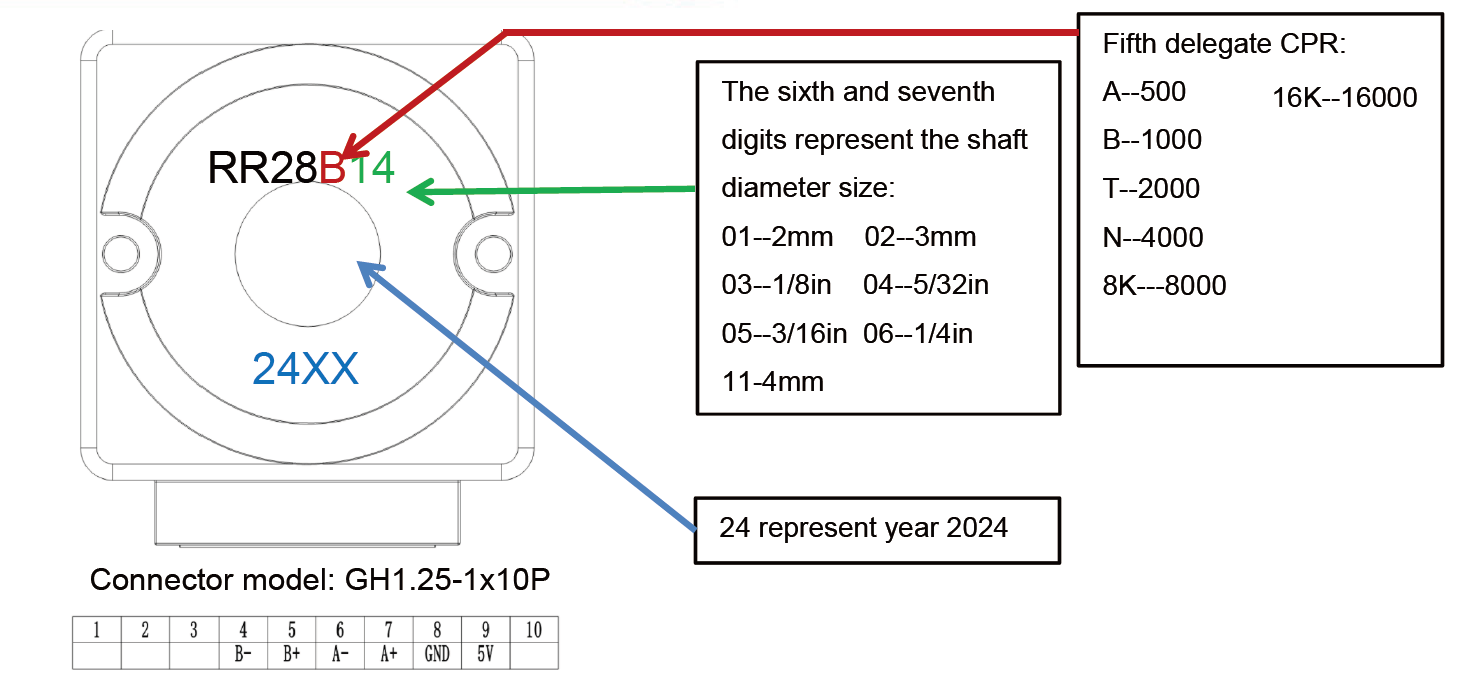

RR28 impression de Module codeur optique réfléchissant - modèle d’impression étiquette

RR28 Reflective Optical Encoder Module Model Print Label

Faq techniques - Module d’encodeur optique réfléchissant de la série RR28

Q: quelles sont les options de résolution disponibles pour le module d’encodeur optique réfléchissant RR28?

R: le module d’encodeur optique réfléchissant RR28 offre des résolutions de 500 CPR à 16 000 CPR avec une sortie différentielle à 3 canaux. Le sous-modèle RR282 offre un RCP fixe de 1 000 avec sortie différentielle à 2 canaux. Contactez EPOCH pour connaître la disponibilité du code CPR spécifique.

Q: quelle est la différence entre le module d’encodeur réfléchissant RR28 et RR282?

R: le RR28 est un modèle à 3 canaux (a, A/, B, B/, Z, Z/) avec une résolution sélectionnable de 500~16 000 RCP et un signal Z (index) réglable. Le RR282 est un modèle à 2 canaux (a, A/, B, B/) avec une sortie fixe de 1000 RCP et aucun signal Z. Les deux partagent le même PCBA et la conception intégrée de boîtier et le même connecteur GH1.25-1x10P.

Q: comment fonctionne la sélection du signal Z (index) sur l’encodeur différentiel RR28 à 3 canaux?

R: le signal Z sur l’encodeur différentiel RR28 à 3 canaux peut être configuré à 90°, 180° ou 360° degrés électriques. Sauf indication contraire, le produit standard est livré avec un signal de 90° Z. Cela permet une flexibilité pour les différentes exigences de référence de position dans les applications de moteur servo et de moteur pas à pas.

Q: quelle est la différence entre un module d’encodeur et un codeur rotatif traditionnel?

a: un module d’encodeur (comme le RR28) comporte un PCBA et une conception intégrée de boîtier avec un disque de code, mais n’a aucun roulement ou arbre de ses propres. Il est conçu pour être monté directement sur un moteur, en utilisant le moteur et#39; s propre arbre et roulements. Cela le rend plus compact et rentable pour l’intégration dans les moteurs cc, les moteurs pas à pas et les servomoteurs. Un codeur rotatif traditionnel est une unité autonome avec ses propres roulements et arbre.

[références croisées]Produits connexes

Aussi disponible:RT28 série réfléchissant codeur optique Module- facteur de forme de 28mm, 2 canaux 100~1000 CPR pour les applications standard de retour de moteur.

B2B Global RR28 Encoder Module Sourcing

Demander un devis

Besoin d’une résolution personnalisée, d’une configuration de signal Z ou d’une tarification en vrac? Contactez notre équipe de vente.

Demander une évaluation du Sourcing Direct →

Ventes:@epoch-electronic.com

Mentions légales:Tous les noms de fabricant et les marques citées sont pour référence de compatibilité croisée seulement. EPOCH est un fabricant indépendant sans affiliation à des marques OEM.
