[batterie]Tracker multi-tours absolu: retour instantané sans homing

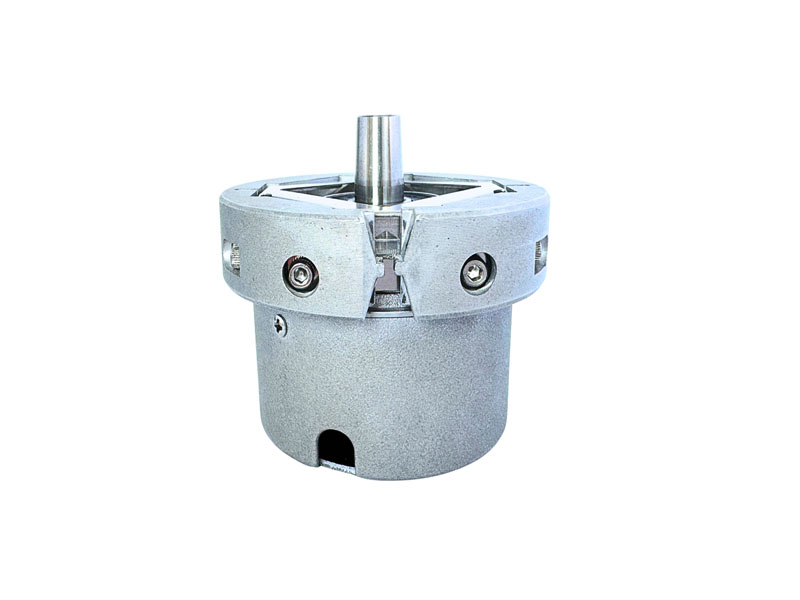

RZ1337A - codeur absolu haute précision 25 bits, 12 000 tr/min avec RS485

Codeur absolu multi-tours haute précision et haute vitesse avec résolution à un tour 25 bits et compteur multi-tours 16 bits soutenu par batterie. Comprend une communication série RS485 2.5MHz, une vitesse de fonctionnement maximale de 12 000 tr/min et un arbre conique ∅10 avec une conique de 1:10. Positionnement de l’exactitude <±30 arc-secondes. Conçu pour les applications exigeantes de rétroaction de servomoteur nécessitant à la fois une grande vitesse et une précision.

[utilisations]Utilisations:

Ce produit est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.

[caractéristiques]RZ1337A encodeur absolu caractéristiques & spécifications

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Résolution:25 bits (33,554,432 pas /rev)

•

Vitesse Max:12 000 tr/min (haute vitesse)

•

Positionnement de l’exactitude:< ±30 arc-secondes

•

Interface:RS485, 2.5MHz débit baud

•

Multi-tours:Compteur 16 bits (65 536 tours)

•

Arbre:∅10 conique, cône 1:10

•

Fourniture:Simple 5V c.c ±10%

•

Température:-20 °C à +110 °C

•

Accélération angulaire:≤100 000 rad/s² (alimenté)

RZ1337A spécifications techniques - RS485 25 bits 12 000 tr/min absolu multi-tours

paramètre	spécification
Résolution à un tour	33,554,432 (25 bits)
Compteur multi-tours	16 bits (65 536 tours, rétention sur batterie)
Précision de positionnement absolue	< ±30 arc-secondes (dépend du moteur & ajustement d’assemblée)
Précision de répétabilité	< ±30 arc-secondes (dépend du moteur & ajustement d’assemblée)
Protocole d’interface	RS485
Taux de bauds	2,5mhz [unused_word0006] fréquence de Communication ≤ 16K\| Communication frequency ≤ 16K
Diamètre de l’arbre	∅10 arbre conique, cône 1:10
Déviation admissible de l’arbre	Axial: ±0.5mm/Radial: ±0.02mm/Angle de Dip: 0.1° / Endplay: <0.1mm/Runout: <0.01mm
Vitesse maximale de fonctionnement	12 000 tr/min
Moment d’inertie	2.6 × 10⁻⁶ kg·mm²
Accélération angulaire du Rotor	Alimenté: ≤100 000 rad/s² / batterie: ≤4 000 rad/s²
Consommation actuelle	< 100 mA
Tension de la batterie	3.6V c.c (avertissement: 3.1V/défaut:2,7 v)
Tension d’alimentation	Simple 5V c.c ±10%
Température de fonctionnement	-20 °C à+110 °C
Humidité Relative	≤90% (40°C/21d, EN 60068-2-78, sans condensation)
Protection contre les infiltrations	IP40 - IP40
Choc mécanique	980 m/ S ² (100G), 11ms, 3 fois par XYZ (18 au total)
vibrations	10-55Hz 1.5mm / 55-2000Hz 98 m/s², 2h par axe (6h total)
Temps de montée/chute	Autour de 100ns
Résistance d’isolation	50 mω

Définitions de câble - connecteur 7 broches

Insérer le siège	PIN2	PIN4	PIN11:	PIN13	PIN6	PIN8	PIN1
Le Signal	5V	GND:	485+ +	485- formation professionnelle	Batterie +	Batterie GND	P
Couleur de câble	rouge	noir	bleu	jaune	brun	blanc	Maille blindée

Informations de commande/numéro de pièce

Numéro de série

Absolute

Forme structurelle

Avec roulement

1337

Aspect Char.

ID de modèle

Identification de l’équipement

Numéro d’identification

Resolution

25-bit

Tourner le Mode

P/M/S

Interface

T/S/B

Anneau de profil

d65

tension

L 0.35m

câble

G + longueur

Exemple numéro de pièce

RZ1337A 25 M T P 5V G0.35m

Résolution (Bits)

25- 25bit (33,554,432 étapes)

Tourner le Mode

M- multi-tours (16bit)

P- Pseudo multi-tours (16bit)

S- à un tour

Interface (protocole)

T- 485 interface*

S- interface SSI *

B- interface BISS *

* les protocoles marqués d’un astérisque peuvent être personnalisés. Contactez EPOCH sales pour des configurations de commande personnalisées.

RZ1337A Dimension mécanique

∅10 arbre conique avec 1:10 cône. Référez-vous au dessin officiel des dimensions mécaniques du RZ1337A pour les spécifications complètes, y compris le diamètre extérieur, la profondeur du boîtier et la disposition du trou de montage. [RZ1337A dessin de Dimension mécanique - se référer au manuel du produit]

RZ1337A Mechanical Dimension Drawing

Référencement croisé & Guide de rénovation

Le RZ1337A EPOCH est un codeur absolu multi-tours 25 bits de haute précision avec une vitesse maximale de 12 000 tr/min, une communication RS485 2.5MHz et un arbre conique ∅10 1:10. Conçu pour les applications exigeantes de rétroaction de servomoteur nécessitant une combinaison de haute résolution, haute vitesse et large plage de température (-20°C à +110°C). Les ingénieurs devraient vérifier les dimensions de l’arbre, le modèle de montage, et les exigences de protocole avant de spécifier.

⚠ [unused_word0006] marque & avis de sécurité:

EPOCH est un fabricant d’encodeurs indépendant. Vérifier tous les paramètres mécaniques et électriques avant l’intégration.

Faq techniques - RZ1337A Absolute Encoder

Q: RZ1337A vs Tamagawa SA48: quelles sont les principales différences en termes de résolution et de vitesse?

Le RZ1337A offre une résolution à un tour de 25 bits (33 554 432 pas/tour) jusqu’à 12 000 tr/min, soit le double de la vitesse maximale de la plupart des encodeurs absolus standard, y compris les modèles Tamagawa SA48 comparables. Combiné à un compteur multi-tours 16 bits soutenu par batterie et à un boîtier compact ∅44 mm, le RZ1337A atteint <±30 arc-secondes précision de positionnement absolue avec la communication RS485 2.5MHz - offrant une alternative haute vitesse pour le retour de servomoteur exigeant sans sacrifier la précision.

Q: quelle résolution de position et quelle précision puis-je attendre de l’encodeur absolu RZ1337A?

Le RZ1337A atteint une précision de positionnement absolue inférieure à ±30 arc-secondes avec une résolution à un tour de 25 bits, fournissant 33 554 432 positions distinctes par tour. La répétition plaçant la précision est également <±30 arc-secondes. Notez que la précision finale dépend de l’ajustement du moteur et de l’assemblage mécanique. Pour les applications multi-tours, le compteur 16 bits suit jusqu’à 65 536 révolutions absolues sans nécessiter de cycle de navigation.

Q: le RZ1337A prend-il en charge des applications servo de 12 000 tr/min sans perdre les données de position?

Oui, le RZ1337A fonctionne à des vitesses allant jusqu’à 12 000 tr/min en continu tout en maintenant un suivi de position absolu. Cette capacité haute vitesse est activée par l’interface RS485 avec un débit en bauds de 2,5 MHz, garantissant une transmission fiable des données de position même à la vitesse de rotation maximale. L’encodeur prend en charge l’accélération angulaire du rotor jusqu’à 100 000 rad/s² pendant l’alimentation et 4 000 rad/s² lorsque alimenté par batterie, ce qui le rend adapté pour le contrôle de servomoteur haute dynamique dans les applications CNC et d’automatisation industrielle.

Q: quelle tension de batterie le RZ1337A utilise-t-il et quand devrais-je le remplacer?

Le RZ1337A utilise une batterie de secours de 3,6v DC pour maintenir le compteur de position multi-tours 16 bits lorsque l’alimentation principale 5V est éteinte. L’encodeur comprend une surveillance de tension intégrée: un avertissement est déclenché à 3,1v, et le seuil de panne de la batterie est réglé à 2,7v. La consommation de courant est inférieure à 100 mA, et le terminal de la batterie est accessible via PIN6 (batterie +, fil brun) - permettant un remplacement simple sans démontage du codeur.

Q: le RZ1337A peut-il être utilisé comme un remplacement d’encodeur absolu de Heidenhain ou de Tamagawa?

Le RZ1337A est conçu comme une alternative compatible pour les applications de rétroaction de servomoteur utilisant Tamagawa SA48 ou Heidenhain encodeurs absolus à facteur de forme. Il dispose du même boîtier ∅44 mm, d’un arbre conique ∅10 avec cône 1:10, et d’une interface série RS485. Cependant, vérifiez toujours que votre système accepte l’assiette spécifique des broches de câble RZ1337A (5V sur PIN2/ rouge, GND sur PIN4/ noir, 485+ sur PIN11/ bleu, 485- sur PIN13/ jaune, batterie + sur PIN6/Brown, batterie GND sur PIN8/ blanc) et confirmez la compatibilité du protocole de communication avant l’installation.

Q: quelle est la plage de température de fonctionnement du RZ1337A et est-elle appropriée aux environnements durs?

Le RZ1337A fonctionne de -20°C à +110°C, offrant une plage de température étendue au-delà des codeurs industriels typiques. Il résiste aux chocs mécaniques jusqu’à 980 m/s² (11 ms, 3 fois par direction, 18 au total) et aux vibrations de 10 à 2000 Hz (amplitude 1,5 mm à 10-55 Hz, 98 m/s² à 55-2000 Hz, 2 heures par axe). Le degré de protection est IP40 avec une tolérance d’humidité relative jusqu’à 90% à 40°C (21 jours, selon EN 60068-2-78) sans condensation.

B2B Global absolu RFQ Sourcing

Demander un devis

Besoin d’une configuration personnalisée, de connecteurs spécialisés ou de prix en vrac? Contactez notre équipe de vente.

Demander une évaluation du Sourcing Direct →

Ventes:@epoch-electronic.com

Mentions légales:Tous les noms de fabricant et les marques citées sont pour référence de compatibilité croisée seulement. EPOCH est un fabricant indépendant sans affiliation à des marques OEM.

Remarque:Les spécifications du produit indiquent une température de fonctionnement de -20°C à +110°C (paramètres techniques) et de -20°C à +105°C (section caractéristiques). La cote de +110°C représente la limite maximale testée; Pour un fonctionnement continu dans les paramètres évalués, veuillez consulter notre équipe technique pour des conseils spécifiques à l’application.
