Détails détails| norme | paramètre |
| Résolution (tour unique) | 0~131071(17bits) |
| Nombre de tours (plusieurs tours) | 65535(16bits) |
| accessibilité | Avertissement de défaut Avertissement de tension de la batterie |
| connecteur | RS485 - RS485 |
| Fréquence des Communications | ≤16K |
| Baud | 2,5 MHZ |
| Tension d’alimentation (Vo) | 4.......75V≤Vo≤5.25V |
Niveau de sortie différentiel Haut niveau Bas niveau | 3.5Vmin. 1.7Vmax. |
| Le long du temps de changement | <100ns |
Déviation admissible de l’entrée arbre | Écoulement Axial :<0.1mm Radial: ±0.1m; Sortie radiale :<0.1mm Angle d’inclinaison :<0.1° |
| Vitesse de la broche | ≤6000rpm |
| Moment d’inertie (physique) | 0.72kg·m2 |
| Accélération angulaire du Rotor | ≤80000rad/s2 |
| vibratoire | Entre 10 et 55 Hz, l’amplitude de maintien est de 1,5 mm; Entre 55 et 2000 Hz, l’accélération est de 98 m/s2; Le conseil des ministres XYZ 2 heures par direction axiale, total 6 heures |
| Impact mécanique | 980m/s2,11ms, trois fois dans chaque direction, totalisent 18 fois |
| Température de fonctionnement | -10℃~105℃ |
| Résistance d’isolation | 50mω |
| RS poids | ≈0.05kg (sans câble) |
| Classe de Protection | Protection du couvercle arrière du moteur |
Définition du Signal | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | N ° de catalogue | P |
| câble La couleur | rouge | noir | bleu | jaune | brun | blanc | Maille blindée |

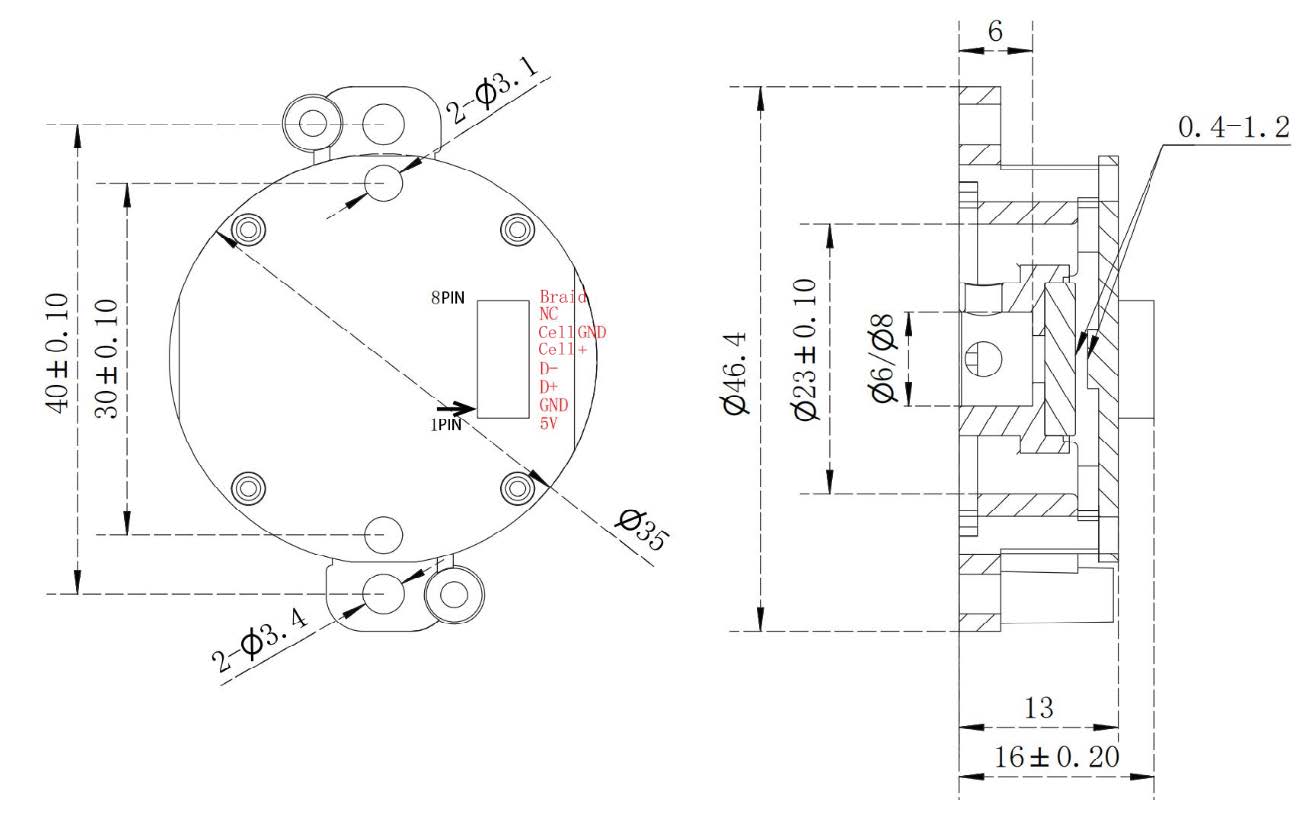

MS1600 dessin mécanique de Dimension

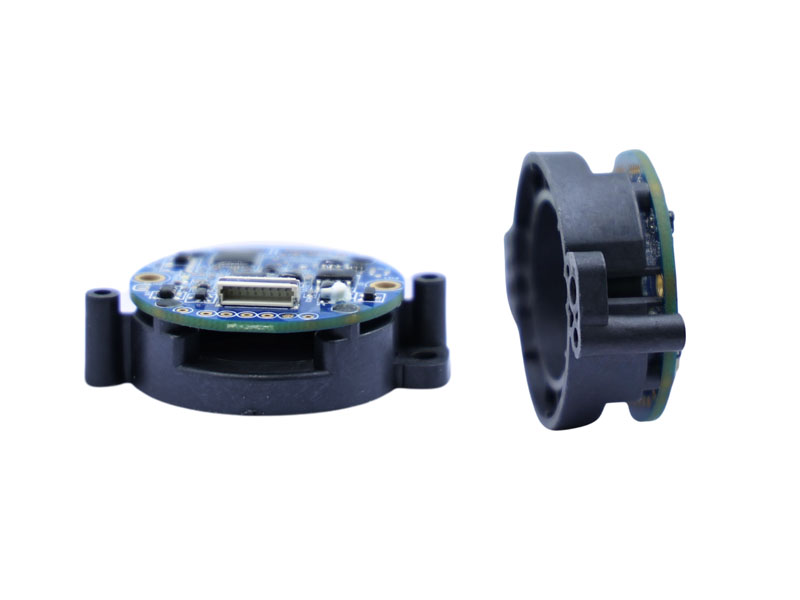

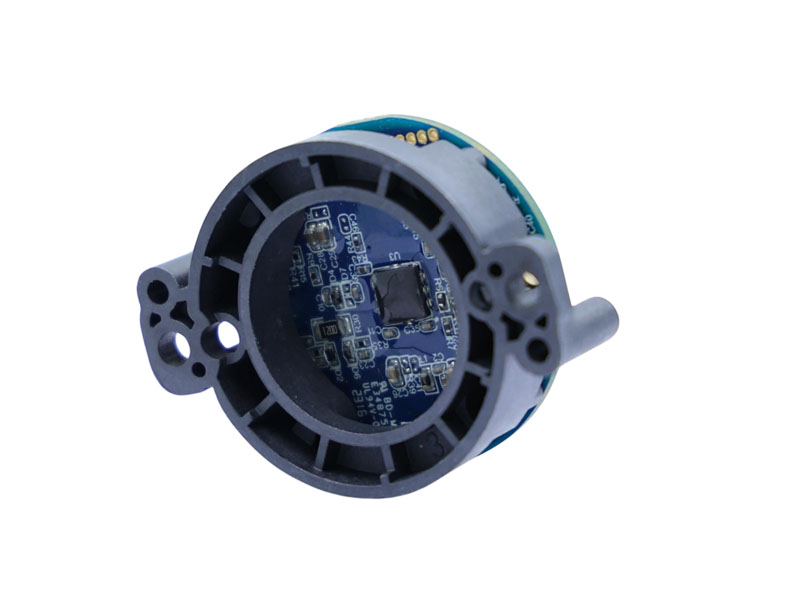

L’encodeur magnétique absolu de série de MS est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.
.
Le positionnement absolu à haute résolution avec des capacités à un tour de 17 bits et à plusieurs tours de 16 bits assure une rétroaction précise.
La construction d’encodeur magnétique Durable avec un faible moment d’inertie (0,72 kg·mm²) offre une réponse rapide et une précision.
La communication RS485 prend en charge un échange de données fiable avec des débits en bauds allant jusqu’à 2,5 MHz et une fréquence de communication allant jusqu’à 16K.
Large plage de température de fonctionnement de -10°C à 105°C pour des performances stables dans divers environnements industriels.

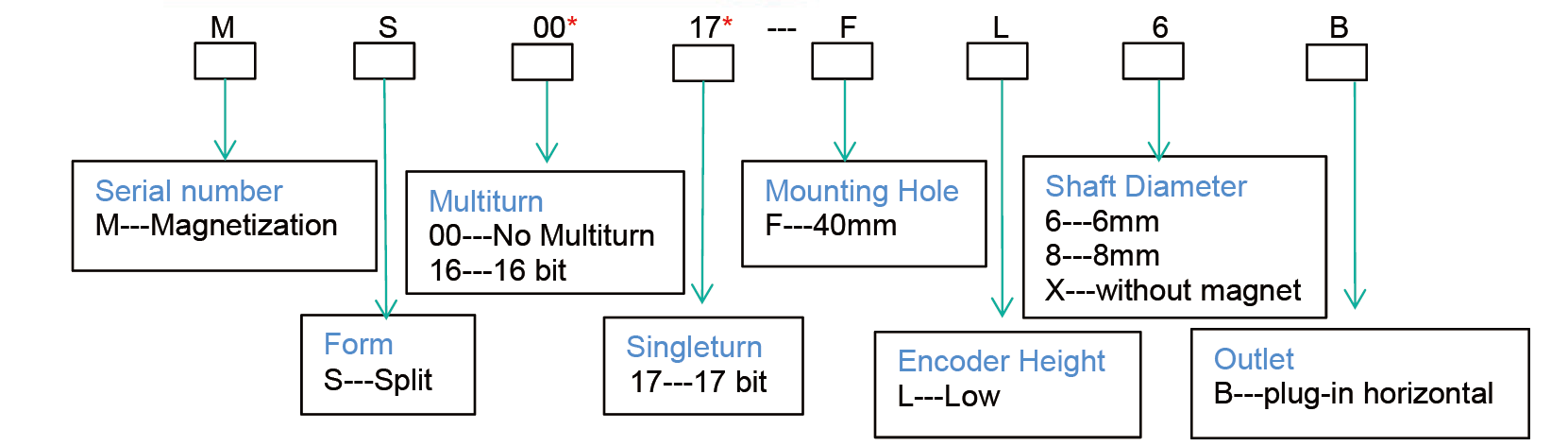

Conception compacte avec trou de montage de 40mm et options de diamètre d’arbre personnalisables (6mm et 8mm) pour une intégration polyvalente.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| Série MS | Série MS codeur magnétique absolu | 10pcs | 10 boîtes | 0.38kgs | 0.3kgs | 100pcs | 310*130*45mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| Numéro de pièce | Interface |
Les Dimensions
(mm) |
Plages de résolution | Compteur de résolution |
La Communication fréquence |
La température fonctionnante |
La Communication fréquence |
Vitesses de fonctionnement |
Protection des données La Structure |
Empreinte 3D | Fiche technique | échantillon |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
