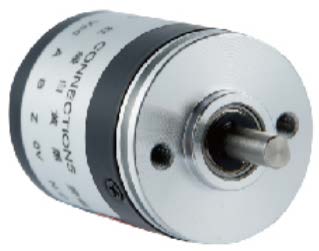

Série g2504 - encodeur incrémental à bride Servo de 25mm avec sortie A/B D /Z Z Z

Codeur incrémentaire à bride servo micro ultra-compact de 25mm avec lecture interne de données photoélectriques et composants lumineux ultra-parallèles pour la lecture directe du signal du disque de code. Bride servo intégrée pour un montage facile du moteur. EPOCH est un fournisseur de codeurs industriels de confiance fournissant des solutions d’approvisionnement pour les applications de rétroaction de moteur servo.

Délai d’exécution:Expédition 7 jours | Prix:Contact pour devis

Protection des données IP54 Imperméable, à l’épreuve de l’huile, antipoussière

25mm servo-bride Bride intégrée pour un montage facile

Puce à matrice de Phase ASIC Composants optiques ultra-parallèles

Taille ultra-compacte Conception micro codeur 25mm léger

Alimentation large de tension 5V±0.25V ou 5~30V compatible

28 Options d’impulsion 50 à 3600 p/r personnalisable

6 méthodes de sortie NPN, PNP, tension, complémentaire, 26LS31, 7272

G2504 25mm Servo bride Encoder - spécifications techniques & paramètres

Tension d’alimentation (VCC)	C.c 5V±0.25V ou 5~30V
Tension de sortie	≥ de haut niveau 3.4V, ≤ de bas niveau 0.4V
Consommation actuelle	≤160mA
Résolution (impulsions par révolution)	50 ~ 3600 p/r
Fréquence de réponse	0~80 kHz
Forme d’onde de sortie	Vague carrée, Cycle de service 0.5T±0.1T
Couple de démarrage (+25°C)	1.50,0 ⁻³ N·m
Moment d’inertie	3.5[unused_word0006] 10⁻⁶ kg·m²
Charge maximale de l’arbre	Radial: 15N, Axial: 10N
Vitesse de Rotation mécanique max	6000 r/min
Résistance aux vibrations	² de 49m/s, 10~200Hz, 2h par axe XYZ
Résistance aux chocs	² de 980m/s, 6ms, 3 fois par axe XYZ
Protection	Imperméable, résistant à l’huile, antipoussière (IP54)
Température de fonctionnement	-20°C ~ +80°C
Température de stockage	-30°C ~ +85°C
Humidité de fonctionnement	30~85% (sans Condensation)
Durée de vie	MTBF ≥50000h (+25°C, 2000rpm)
Poids (à l’exclusion du câble)	Environ 0,1 kg

G2504 25mm encodeur - dessin de Dimension mécanique & Guide d’installation

Ci-dessous le dessin dimensionnel représentant les limites physiques de laEPOCH G2504 encodeur Servo bride 25mm....... Les vérifications d’installation sont fortement recommandées sur l’arbre d’extrémité du moteur pour confirmer l’alignement mécanique de l’ajustement.

G2504 25mm servo flange incremental encoder mechanical dimension drawing

G2504 incrémentiel Encoder - câble & définition de connexion de câblage

Le Signal	Couleur de fil	7 broches	9-Pin (conducteur)
+V	rouge	1	1
0V	noir	4	4
A	vert	3	5
A/	brun	-	7
B	blanc	5	3
B/	gris	-	6
Z	jaune	2	2
Z/	Orange	-	8
bouclier	bouclier	6	9

G2504 modèle Code définition & Information de commande - numéro de pièce Configuration

Utilisez le format suivant pour spécifier votre configuration précise d’encodeur:

G2504 - [impulsions] - Z - [méthode de sortie] - [tension] - [sortie de câble] - [longueur de câble]

Exemple: G2504-1024 - Z - L - 5 - G - 1Spécifie un codeur G2504 avec 1024 P/R, triphasé (a /B/Z), sortie différentielle 26LS31, alimentation 5V, sortie côté caoutchouc, câble de 1 mètre.

G2504 Options de Code de commande

Sur le terrain	Code	Description Description
Méthode de sortie	C, CP, T, F, L, K	C - collecteur ouvert NPN
		CP - collecteur ouvert PNP
		T - sortie de tension
		F - réalisations complémentaires
		L - 26LS31 sortie différentielle
		K - 7272 sortie de tension large
Nombre d’impulsions (CPR)	Numéro de téléphone: + 33 (0) 3600	50, 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000, 3600 Autres résolutions disponibles sur demande.
Nombre de Phases	Z	Sortie triphasée: A, B, Z avec des signaux complémentaires.
Tension d’alimentation électrique	5, 24, H, L	5 à 5V c.c
		24-5~24V c.c
		H - 5~24V entrée, sortie 5V
		L - entrée 5V, sortie 5~24V
Méthode de sortie de câble	D, G, H, F	D - sortie latérale en métal
		G - sortie côté caoutchouc
		H - prise côté sortie
		F - sortie arrière en caoutchouc
Longueur du câble	0,17, 1, 2	0,17-0,17 mètres \| 1 à 1 mètre \| 2-2 mètres

G2504 Servo bride Encoder - Applications typiques & cas d’utilisation

AC & systèmes de rétroaction de moteur servo DC nécessitant un montage encodeur de 25mm
Positionnement de broche de machine-outil CNC avec rétroaction à grande vitesse
Mesure d’angle de joint robotique avec protection industrielle IP54
Contrôle automatisé du mouvement de ligne de production nécessitant une large compatibilité de tension
Machines d’emballage et d’impression nécessitant un fonctionnement fiable à grande température
Régulation de la vitesse des équipements textiles avec traitement du signal ASIC phase array

G2504 encodeur à bride Servo 25mm - foire aux Questions

Q: quelles options d’impulsion par tour le codeur à bride servo de 25mm G2504 offre-t-il?

Le codeur incrétionnel 25mm G2504 offre 28 options de comptage d’impulsions de 50 à 3600 P/R, y compris les résolutions standard telles que 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000 et 3600 P/R. Des valeurs CPR personnalisées peuvent également être adaptées à la demande du client.

Q: quelles options d’interface de sortie sont disponibles pour l’encodeur de bride servo G2504?

L’encodeur à bride servo 25mm G2504 prend en charge 6 méthodes de sortie: collecteur ouvert NPN (C), collecteur ouvert PNP (CP), sortie tension (T), sortie complémentaire (F), pilote de ligne différentiel 26LS31 compatible RS422 (L), et sortie large tension 7272 (K). La sortie différentielle du conducteur de ligne est recommandée pour les applications industrielles à longue distance nécessitant une immunité au bruit.

Q: quelle est la vitesse maximale et la plage de température de l’encodeur G2504 IP54?

L’encodeur à bride servo G2504 présente une vitesse de rotation mécanique maximale de 6000 r/min avec une fréquence de réponse allant jusqu’à 80 kHz. Il fonctionne de manière fiable de -20°C à +80°C avec un stockage de -30°C à +85°C. Avec un MTBF dépassant les 50 000 heures à +25°C, cet encodeur ultra-compact de 25mm offre une durabilité à long terme pour un fonctionnement continu de retour de servomoteur industriel.

Q: comment puis-je sélectionner le bon modèle d’encodeur G2504 25mm pour mon moteur servo?

La sélection du modèle G2504 nécessite 7 paramètres: modèle de produit (g2504), nombre d’impulsions (50 à 3600 P/R), nombre de phases (Z pour A/B/Z), méthode de sortie (C/CP/T/F/L/K), tension d’alimentation (5V, 5-24V, H = 5-24V entrée, 5V sortie /L = 5V entrée, 5-24V sortie), méthode de sortie de câble (D/G/H/F), et longueur de câble (0.17m, 1m ou 2m standard). Contactez-nous pour une assistance à la configuration.

Q: où puis-je trouver la fiche technique de l’encodeur G2504 et le diagramme de câblage?

Le dessin des dimensions mécaniques du G2504 et la définition du câblage sont fournis sur cette page. Pour une documentation technique complète, y compris la fiche technique complète de l’encodeur à bride servo G2504, veuillez contacter notre équipe à liya@epoch-electronic.com.

Besoin d’aide pour choisir le bon codeur à bride servo G2504 pour votre application?

Envoyez vos conditions (compte d’impulsion, interface de sortie, longueur de câble) pour une citation d’ici 24 heures.

Envoyer une demande de devis → Contact pour devis

Toutes les spécifications sont sujettes à changement sans préavis. Contactez EPOCH pour la dernière documentation technique et les informations de commande.
