Données techniques Informations de commande Tous les moufles


Caractéristiques techniques


Nom du produit

EJ Modbus capteur de déplacement de sOu bientie

modèle

EJ Seris

Coup efficace

25~5500 millimètres

Indice de Vibration

GB/T2423.10 15g/10~2000Hz

Interface

Protocole Modbus RTU

Tension d’entrée

+24 VCC±20%

tension

0~ 10Vdc ou 0~5Vdc

consommation

<100mA

non-linéarité

Minimum ±50um(ou <±0.01%F.S.)

Protection de polarité

Maximum -30Vdc

répétabilité

Minimum ±10um(ou <±0.001%F.S.)

Protection contre la surpression

Max 36Vdc

Mis à jour le

10ms

Résistance d’isolation

> 10mω

Vitesse de l’anneau magnétiquearbitrairement

Résistance diélectrique

500V

Catégorie de Protection

Code Code IP67

Entrepôt électronique

Acier inoxydable 304L

Température de fonctionnement

-40°C ~ +75°C

Barre latérale

Acier inoxydable 304L/316L

Humidité/Point de rosée

Humidité relative de 90%, sans condensation

Connexion sortante

Prise de câble (connexion dispersée)

Ou connecteur (connecteur M12)


Indice d’impact

GB/T2423.5 50g(6ms)

Pôle externe avec tension de support

/


Forme structurelle

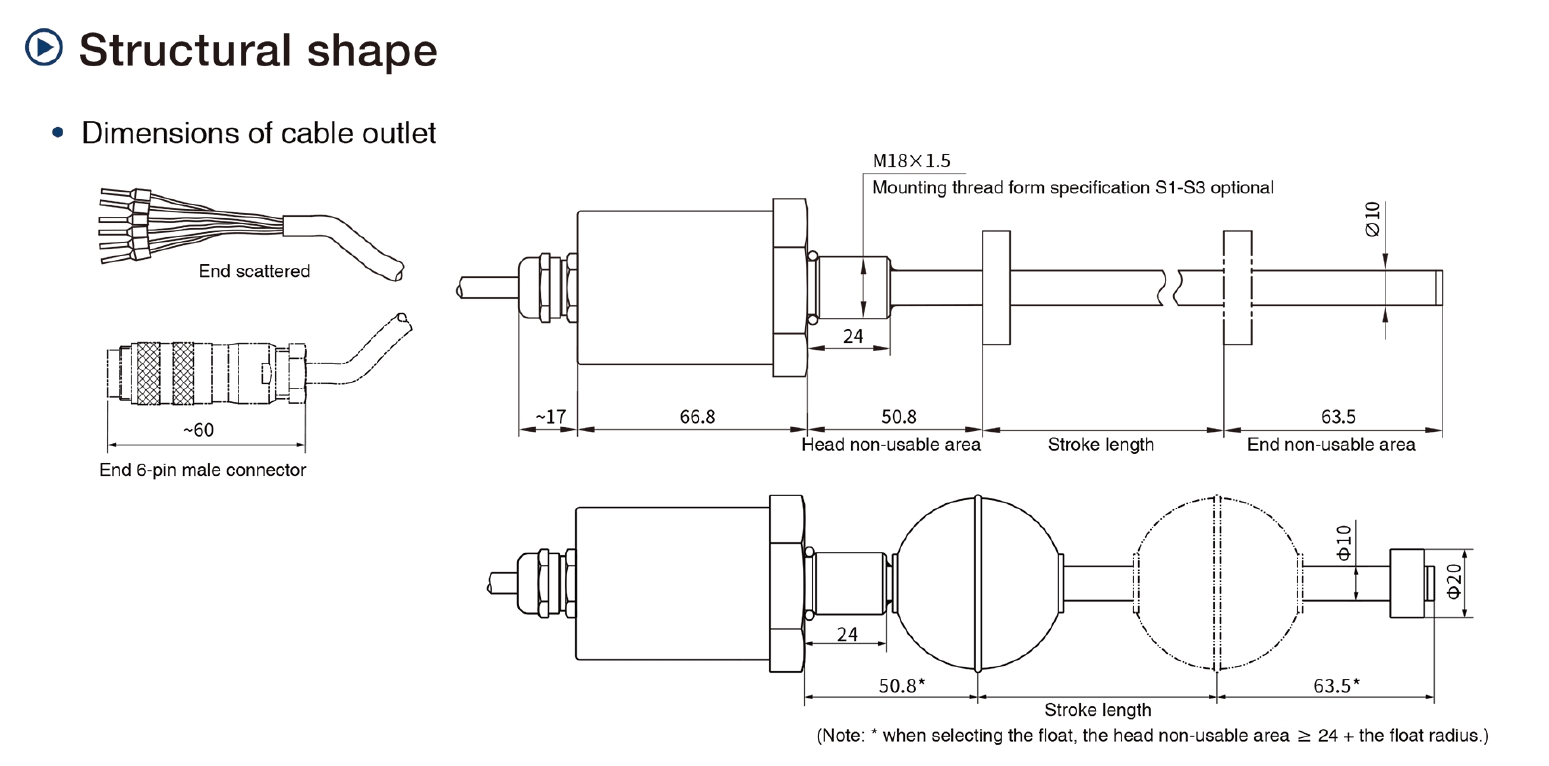

EJ Modbus Output Displacement Sensor Dimensions of cable outlet

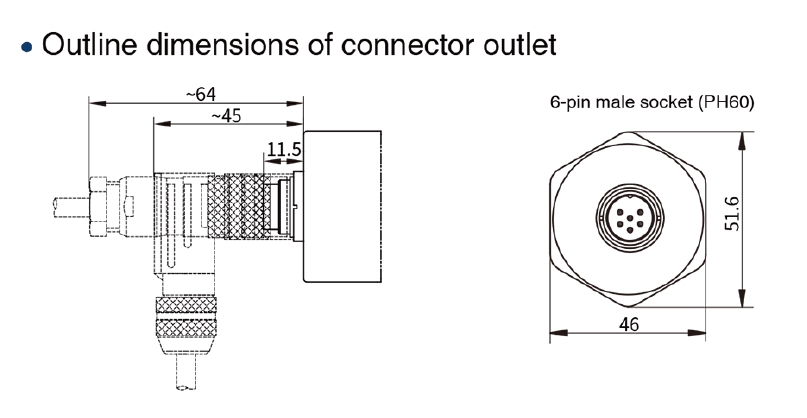

EJ Modbus Output Displacement Sensor Outline dimensions of connector outlet


 câblage Et en plus goupille Définition du terme

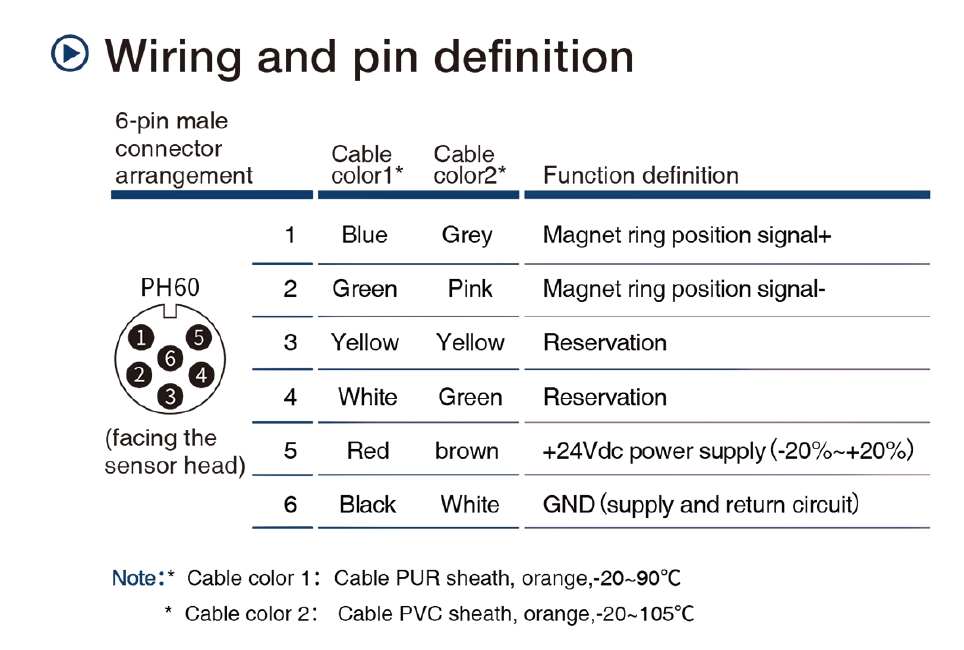

EJ Modbus Output Displacement Sensor Wiring and pin definition

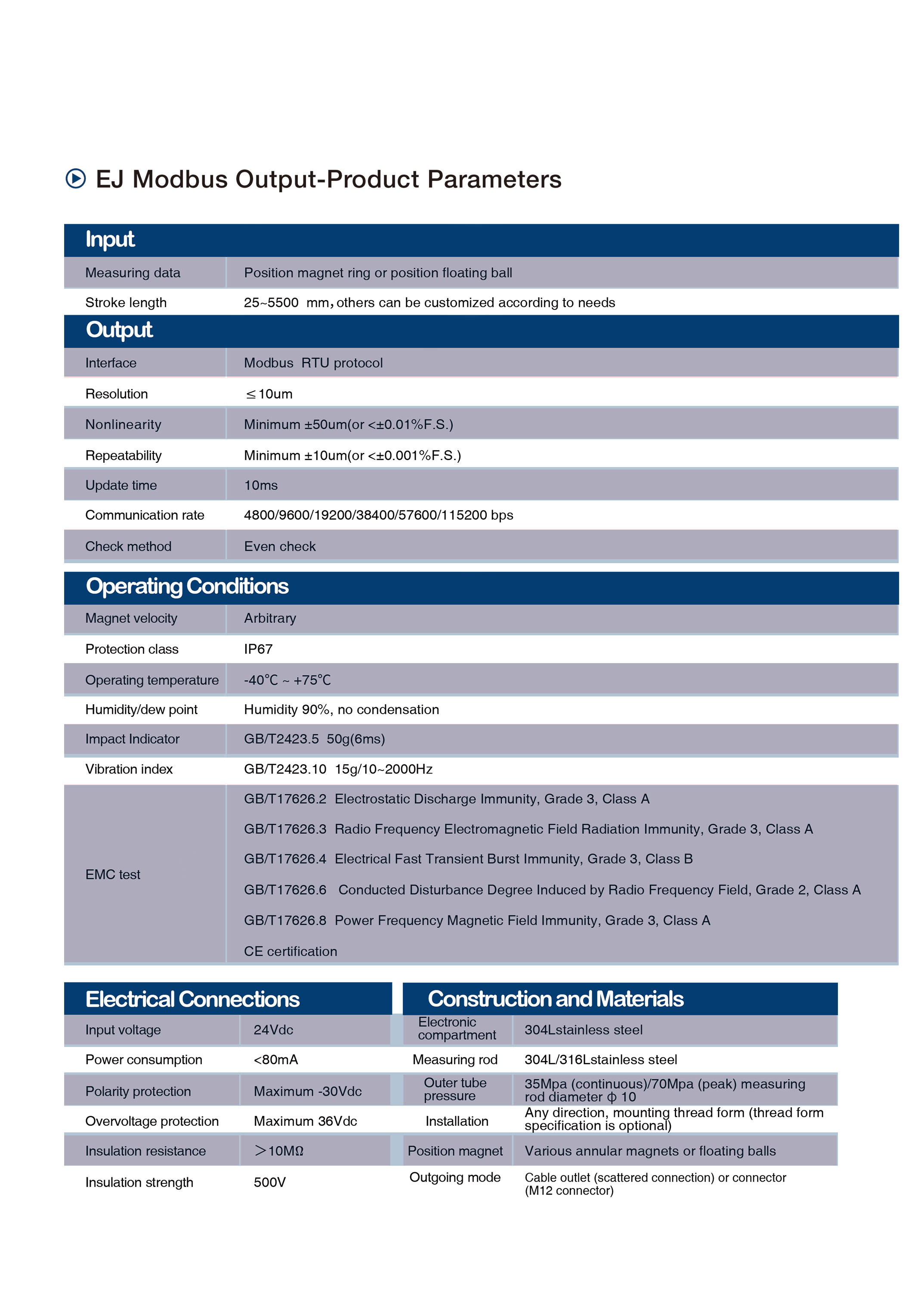

EJ Modbus produit-produit paramètres




  • Entrée en ligne

Données de mesurePosition anneau aimant ou Position boule flottante
Longueur de la course25~5500 millimètres, d’autres peuvent être adaptés aux besoins du client selon les besoins
  • La production

InterfaceProtocole Modbus RTU
Résolution du conseil≤10um
non-linéaritéMinimum ±50um(ou <±0.01%F.S.)
répétabilitéMinimum ±10um(ou <±0.001%F.S.)
Temps de mise à jour10ms
Taux de Communication4800/9600/19200/38400/57600/115200 BPS
Vérifier la méthodeMême vérifier
  • Conditions de fonctionnement

Vitesse de l’aimantarbitraire
Classe de ProtectionIP67
Température de fonctionnement40℃ ~ +75℃
Humidité/point de roséeHumidité 90%, aucune condensation
Indicateur d’impactGB/T2423.5 50g(6ms)
Indice de VibrationGB/T2423.10 15g/10~2000Hz
Essai d’emc

GB/T17626.2 immunité de décharge électrostatique, catégorie 3, classe A

GB/T17626.3 immunité de rayonnement de champ électromagnétique de radiofréquence, catégorie 3, classe A

GB/T17626.4 immunité rapide électrique d’éclat transitoire, catégorie 3, classe B

GB/T17626.6 degré de perturbation conduit induit par le champ de radiofréquence, catégorie 2, classe A

GB/T17626.8 immunité de champ magnétique de fréquence de puissance, catégorie 3, classe A

Certification CE




  • Connexions électriques


  • Construction et matériaux

Tension d’entrée24Vdc

Compartiment électronique

304lacier inoxydable
Consommation électrique<80mATige de mesure304L / 316l acier inoxydable
Protection de polaritéMaximum -30Vdc

Pression externe du tube

35Mpa (continu)/70Mpa (crête)
La mesure Diamètre de tige φ 10
Protection contre les surtensionsMaximum 36VdcInstallationN’importe quelle direction, forme de fil de montage
 (forme de fil Les spécifications sont facultatives)
Résistance d’isolation> 10mωAimant de PositionDivers aimants annulaires ou boules flottantes
Résistance d’isolation500VMode sortant

Prise de câble (connexion dispersée)

 or Connecteur (connecteur M12)

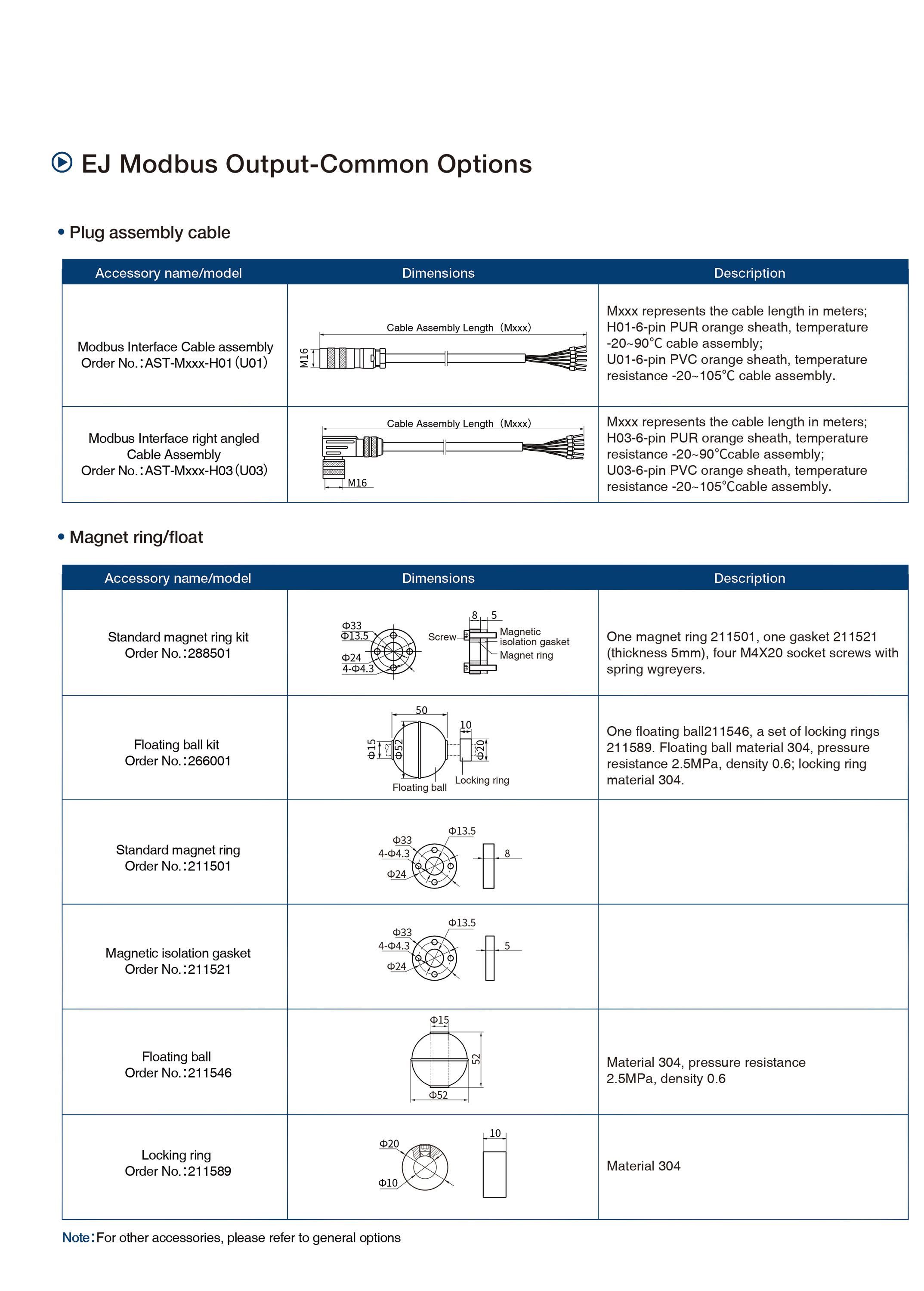

EJ Modbus output-options communes


EJ Modbus Output-Common Options

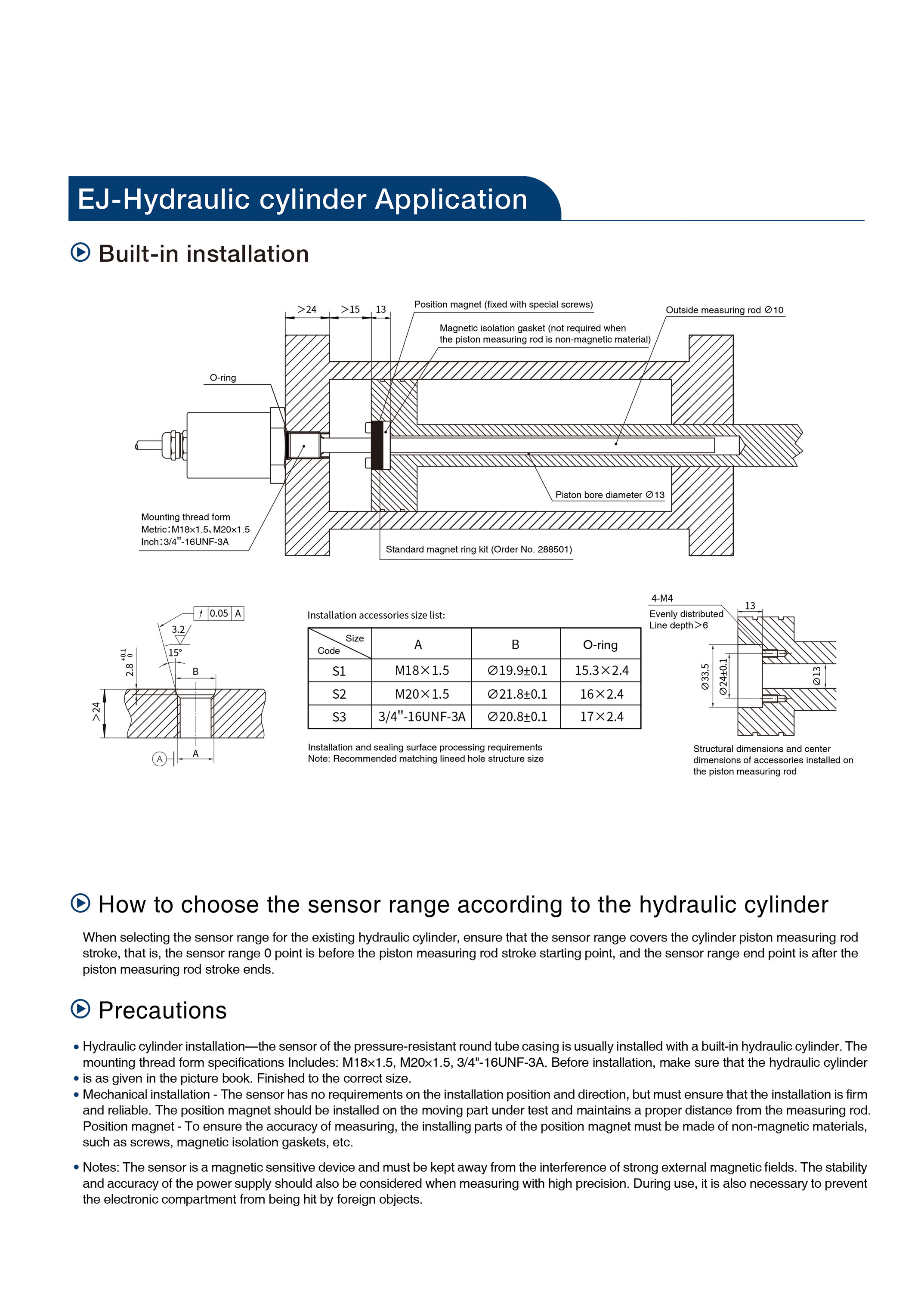

EJ Modbus capteur de déplacement de sortie -application de cylindre hydraulique

EJ Modbus Output Displacement Sensor -Hydraulic cylinder Application

Comment choisir la gamme de capteur en fonction du cylindre hydraulique

Lorsque vous choisissez la plage de détection pour le cylindre hydraulique existant, assurez-vous que la plage de détection couvre la course de la tige de mesure du piston du cylindre, c’est-à-dire que la plage de détection 0 est avant le point de départ de la course de la tige de mesure du piston, et que la plage de détection extrémité est après la course de la tige de mesure du piston.

Précautions à prendre

· · · · · · · · · · · · · Installation d’un cylindre hydraulique — le capteur du tube rond résistant à la pression est habituellement installé avec un cylindre hydraulique intégré. Les spécifications de la forme de filetage de montage comprennent: m18ningu-1.5, m20ningu-1.5, 3/4"-16UNF-3A. Avant l’installation, assurez-vous que le cylindre hydraulique est comme indiqué dans le livre d’images. Fini à la bonne taille.

· Installation mécanique - le capteur n’a aucune exigence sur la position et la direction d’installation, mais doit s’assurer que l’installation est ferme et fiable. L’aimant de position doit être installé sur la pièce mobile à tester et maintenir une bonne distance de la tige de mesure. Aimant de Position - pour assurer la précision de la mesure, les parties d’installation de l’aimant de Position doivent être faites de matériaux non magnétiques, tels que des vis, des joints d’isolation magnétiques, etc.

· Notes: le capteur est un dispositif sensible magnétique et doit être tenu à l’écart de l’interférence de champs magnétiques externes forts. La stabilité et la précision de l’alimentation doivent également être prises en compte lors de la mesure avec une grande précision. Lors de l’utilisation, il est également nécessaire d’empêcher le compartiment électronique d’être heurté par des corps étrangers.



Informations de commande

Informations de commande

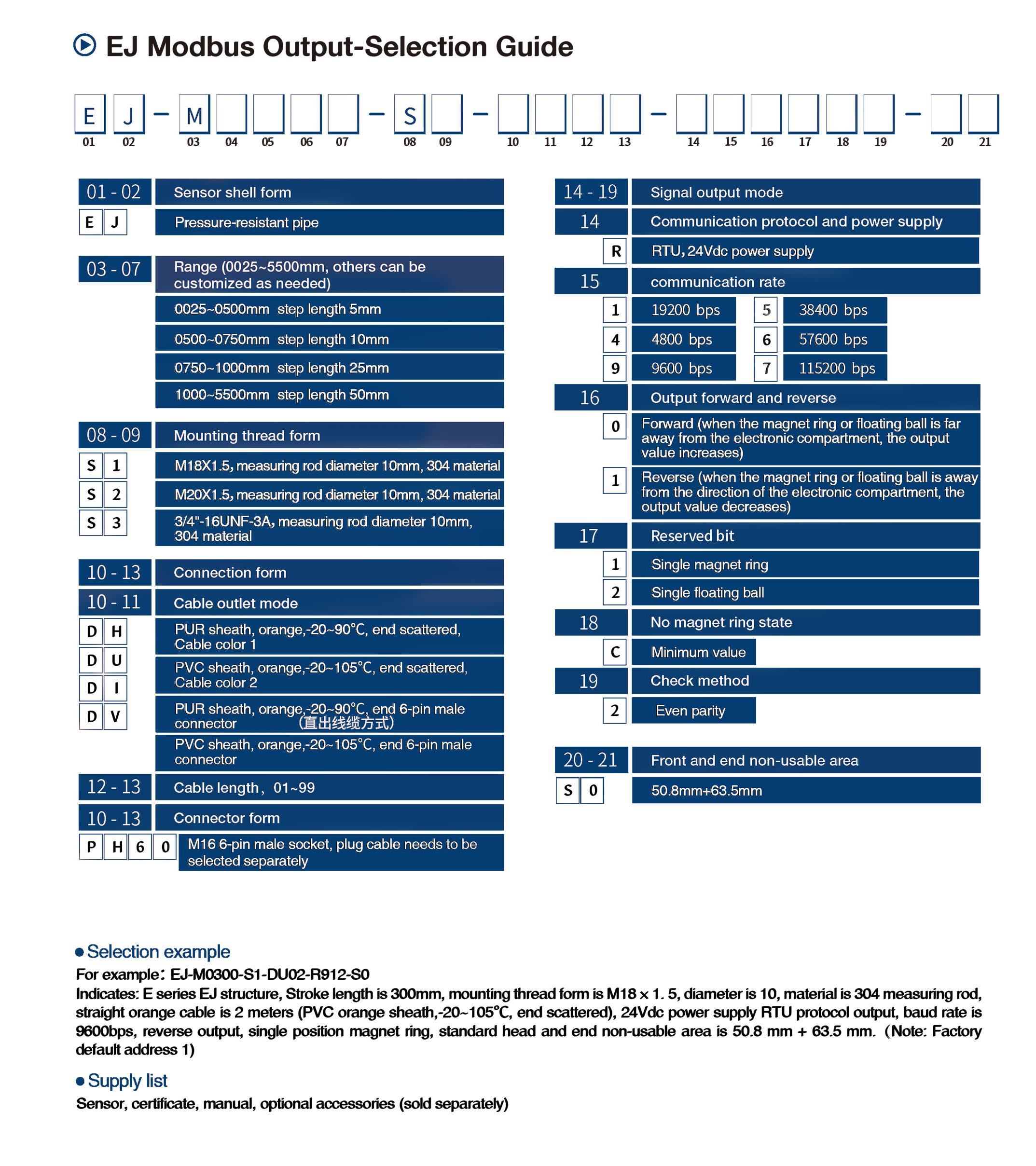

EJ Modbus Output Displacement Sensor-Selection Guide






Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
EJ Modbus Seris

EJ Modbus capteur de déplacement de sortie


Gamme 25-5500mm

≤10um résolution

Position absolue sans contact

Code IP67








- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃)
matériel Choc ⊑ pression Fiche technique échantillon
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System,ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms,depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz( range ≤1m)500Hz(1m< range ≤2m) 250Hz(2m< range ≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc(min load resistance ≥10K) <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MI Analog Seris 50~2500 mm 4 ~ 20mA(load resistance≤250Ω) 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MHA Analog Seris 50~2500 mm 4 ~ 20mA(load resistance≤250Ω) 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g(11ms)
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g(11ms)
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g,10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
