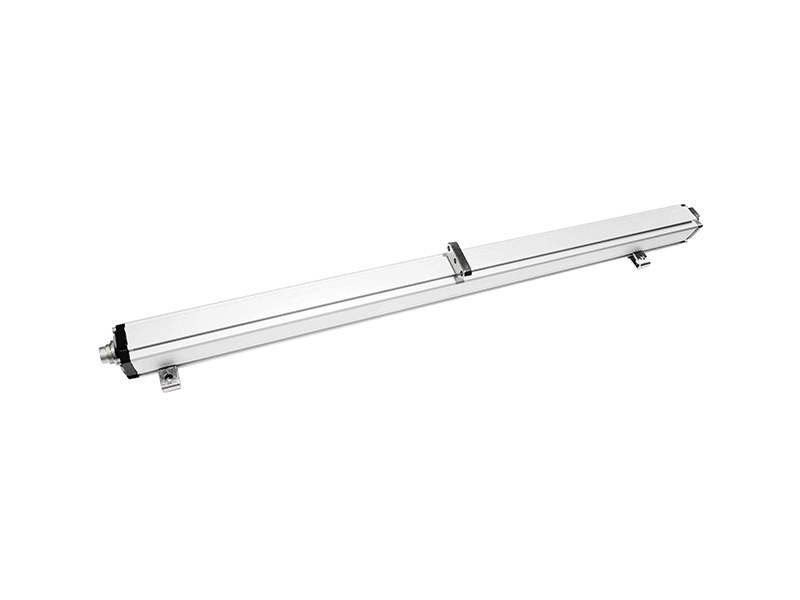

Capteur de déplacement de sortie analogique HP

  • Capteur de déplacement de sortie analogique HP
  • Capteur de déplacement de sortie analogique HP
  • Capteur de déplacement de sortie analogique HP
  • Capteur de déplacement de sortie analogique HP
  • Capteur de déplacement de sortie analogique HP
  • Capteur de déplacement de sortie analogique HP
  • Capteur de déplacement de sortie analogique HP
  • Capteur de déplacement de sortie analogique HP

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits de contrôle de fréquence

Produits connexes

caractéristiques

La large gamme de course de 25-2500 mm avec des longueurs personnalisables répond à divers besoins de mesure.

Ultra-haute précision avec 16 bits D/A conversion, < 0,02% non-linéarité pleine échelle, et <± 0,005% répétabilité pleine échelle assure des résultats précis et fiables.

Le temps de mise à jour rapide de 1 ms (pour la gamme ≤1m) fournit le retour de position en temps réel pour des applications dynamiques.

Une protection IP65:: robuste, une température de fonctionnement de -40 °C à +85°C et une forte résistance aux chocs/vibrations garantissent des performances dans des environnements industriels difficiles.

Sans contact, mesure linéaire absolue avec sortie analogique (4-20mA ou 0-10V / 0-5V) et installation flexible en utilisant un profil en aluminium et des pinces de montage mobiles.

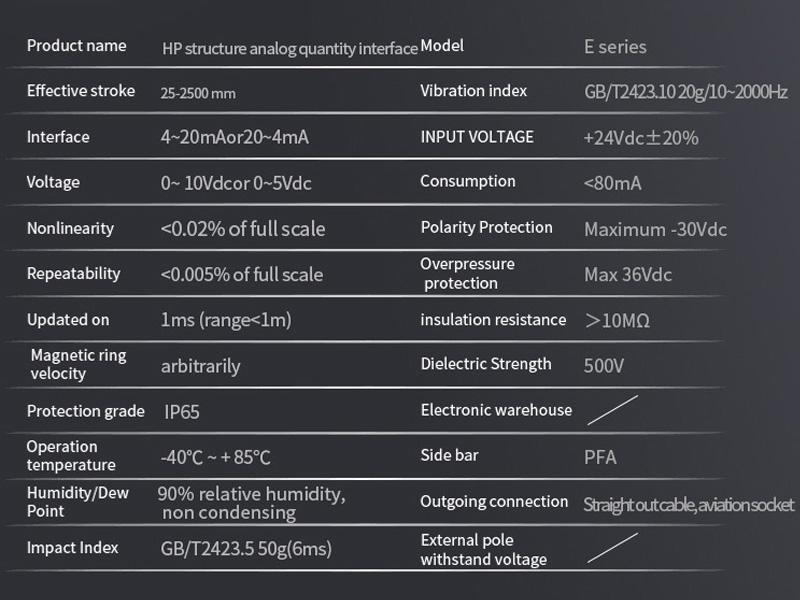

Caractéristiques techniques


Nom du produit

Capteur de déplacement de sortie analogique HP

modèle

HP Seris

Plage de mesure

De 25 à 2500 mm

Indice de Vibration

GB/T2423.10 20g/10~2000Hz

Interface

4-20mA ou 20-4mA

Tension d’entrée

+24Vdc±20%

tension

0~10Vdc ou 0~5Vdc

consommation

<80mA

non-linéarité

< 0,02% de la pleine échelle

Protection de polarité

Maximum -30Vdc

répétabilité

< 0,005% de la pleine échelle

Protection contre la surpression

Max 36Vdc

Mis à jour le

LMS - LMS (gamme < Lm)

Résistance d’isolation

> 10mω

Vitesse de l’anneau magnétiquearbitrairement

Résistance diélectrique

500V

Catégorie de Protection


IP65


Entrepôt électronique

/

Température de fonctionnement

-40°C ~ +85°C

Barre latérale

Le PFA

Humidité/Point de rosée

Humidité relative de 90%, sans condensation

Connexion sortante

Câble de sortie droit, prise aviation

Indice d’impact

GB/T2423.5 50g(6ms)

Pôle externe avec tension de support

/


Forme structurelle

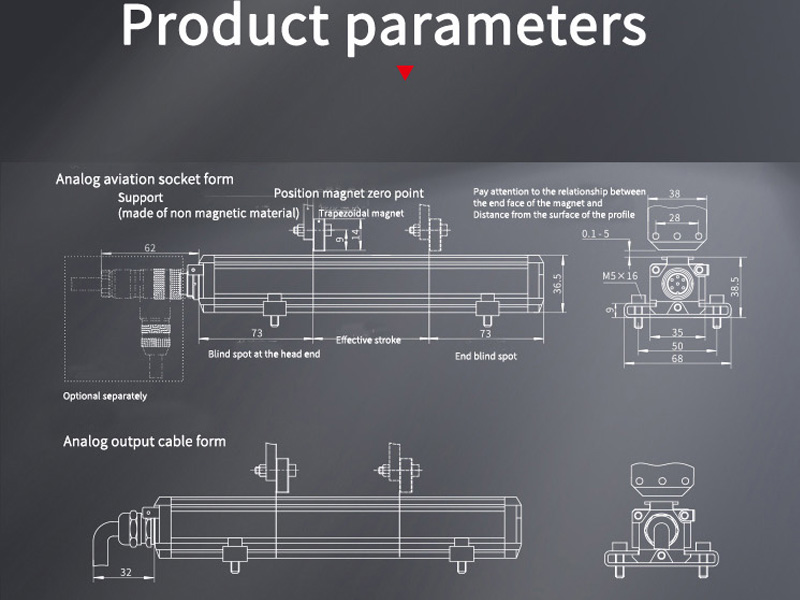

HP Analog Output Displacement Sensor Structural Shape





Câblage et définition Pin


HP Analog Output Displacement Sensor Wiring and Pin Definition



Capteur de déplacement de sortie analogique HP - paramètres du produit



  • Entrée en ligne

Données de mesurePosition aimant anneau
Longueur de la course50~2500 millimètres (adapté aux besoins du client selon customer' S besoins)

  • La production

actuel4 ~ 20mA ou 20~4mA(charge min/max 0/500ω)
tension0~ 10Vdc ou 0~5Vdc(résistance de charge minimale ≥ 10kω)
Résolution du conseil16 bits D/A ou 0,0015% de la pleine échelle (minimum 5μm)
non-linéarité< 0,02% de la pleine échelle
répétabilité< ± 0,005% de la pleine échelle
Temps de mise à jour1ms(gamme ≤1m),  2ms(1m<range≤2m), 3ms(2m<range≤3m)
hystérésis<10μm

  • Conditions de fonctionnement

Vitesse de l’aimantarbitraire
Classe de ProtectionIP65
Température de fonctionnement40℃ ~ +85℃
Humidité/point de roséeHumidité 90%, aucune condensation
Coefficient de température<30ppm/℃
Indice de chocGB/T2423.5 50g(6ms)
Indice de VibrationGB/T2423.10 20g/10~2000Hz
Essai d’emc

GB/T17626.2 degré anti-interférence de décharge électrostatique, catégorie 3, classe A

Rayonnement GB/T17626.3 degré anti-interférence de champ électromagnétique de radiofréquence, catégorie 3, classe A

GB/T17626.4 degré anti-interférence du Train rapide électrique transitoire, catégorie 3, classe A

GB/T17626.6 champ RF induit conduit immunité de perturbation, Grade 2, classe A

GB/T17626.8 immunité de champ magnétique de fréquence de puissance, catégorie 3, classe A

Certification CE




  • Connexions électriques


  • Construction et matériaux

Tension d’entrée+24Vdc±20%Tige de mesureProfil en aluminium
Consommation électrique<80mAInstallationPince de montage mobile
Protection de polaritéMaximum -30VdcAimant de PositionAimant coulissant, aimant trapézoïdal
Protection contre les surtensionsMaximum 36VdcMode sortant

Sortie de câble ou connecteur

Résistance d’isolation> 10mω

Résistance d’isolation500V







Capteur de déplacement de sortie analogique HP — Options communes

HP Analog Output Displacement Sensor-Common Options


Informations de commande

Informations de commande



HP Analog Output-Selection Guide







Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
HP analogique Seris

Capteur de déplacement magnétostrictif analogique EP


De 50 à 2500 mm Coup de foudre

Ultra-haute précision: 16 bits D/A, < 0,02% FS non-linéarité, <± 0,005% FS répétabilité.

Sans contact

IP65:







- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
