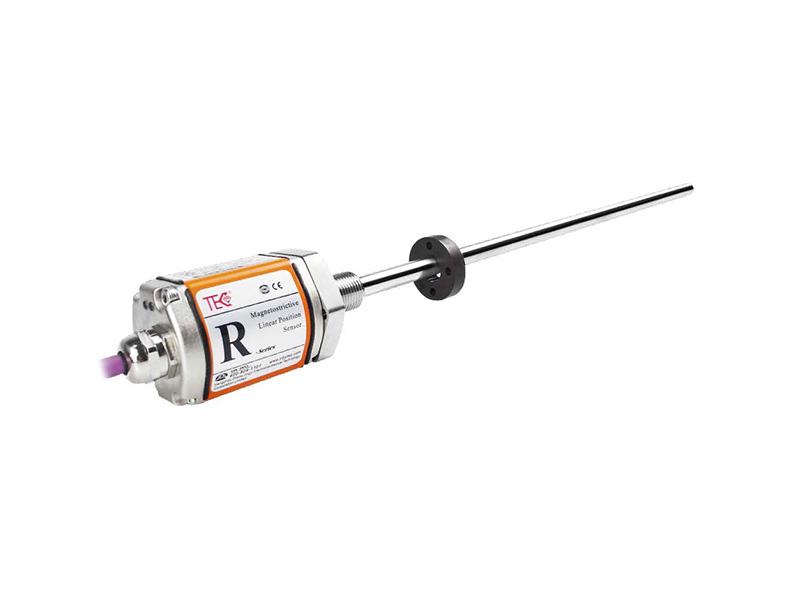

Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP

  • Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP
  • Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP
  • Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP
  • Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

caractéristiques

La technologie magnétostrictive sans contact et sans usure offre une mesure linéaire absolue et une longue durée de vie.

La sortie numérique de CANBus (Accueil» CANopen) soutient la rétroaction de position ultra-rapide, en temps réel et de multi-aimant et l’intégration de réseau industriel sans couture.

Ultra-haute précision avec une résolution allant jusqu’à 1µm, < 0,01% non-linéarité pleine échelle, et une précision de répétition supérieure à ±1µm.

Protection robuste IP67 (rhéostatique) et IP65 (R r), tige en acier inoxydable 304 et résistance à la pression jusqu’à 35 MPa (en continu) pour les environnements difficiles.

La surveillance de l’état des LED, le montage flexible (fileté ou profilé) et les multiples options de connecteur/câble simplifient l’installation et les diagnostics.



Capteur de déplacement magnétostrictif de sortie RH/RP CANBus - paramètres du produit


  • Entrée en ligne

Données de mesurePosition aimant anneau
Longueur de la course25~5500 millimètre, adapté aux besoins du client selon les besoins de client
Nombre de mesures1 à 9




  • La production

  • Conditions de fonctionnement

InterfaceProtocole de système de CANBus, IS0DIS11898Vitesse de l’aimantarbitraire
CANopen

Profil d’encodeur CIA Standard DS-301V3.0

DS-406V3.1

Niveau de Protection

IP67RH inox Stell Rod/IP65RP

Profil en aluminium

Vitesse de Transmission

Maximum 1Mbit/ S

exploitation

La température

-40℃ ~ +85℃
Résolution du conseil1/2/5/10/20/50/100 μmHumidité/rosée Point de vueHumidité 90%, aucune condensation
non-linéarité< 0,01% taxi grandeur nature, minimum 50μmIndice de chocGB/T2423.5 100g(6ms)

répétition

exactitude

<±0.001% de la pleine échelle, minimum ±1μmIndice de VibrationGB/T2423.10 20g/10~2000Hz
Temps de mise à jour

1KHz(gamme ≤1m)500Hz(1m< gamme ≤2m)

250Hz(2m< range ≤3m), personnalisable

Essai d’emc

GB/T17626.2/3/4/6/8,Grade4/3/4/3/3,

Classe A, Certification de la CE

hystérésis<10μm

Coefficient de température

<15ppm/℃



  • Structure et matériel

  • Connexion électrique

RH

Les séries

Indication d’échecCouvercle de bac électronique avec affichage ledTension d’entrée+24Vdc±20%

Bac électronique

Alliage d’aluminiumCourant de fonctionnement<80mA(variant avec la gamme)

Tige de mesure

Acier inoxydable 304Protection de polaritéMax.-30Vdc

Pression externe du tube

35MPa (continu)/70MPa (crête) ou 350bar

(continu)/700bar (crête)

Protection contre les surtensionsMax.36Vdc

Aimant de Position

Bague d’aimant Standard et divers aimants d’anneauRésistance d’isolation> 10mω

RP

Les séries

Bac électronique

Alliage d’aluminiumRésistance d’isolation500V

Tige de mesure

Alliage d’aluminium

Aimant de Position

Aimant Slider, aimant carré, aimant secteur

Fil de montage

formulaire


M18ningu-1.5, m20ningu-1.5, 3/4"-16UNF-3A

(personnalisable)

Installation

Direction générale


N’importe quelle direction
Mode sortant
Sortie de câble ou connecteur

Caractéristiques de sortie -Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP

Reliez par 6-pinconnector (connexion de série)


Connect by 6-pinconnector




Surveillance et diagnostic d’état en temps réel LED


Comme une station esclave, peut sortie magnétostrictive capteur de déplacement peut télécharger les informations de déplacement et les informations de vitesse de l’aimant vernier au contrôleur en temps réel par le bus. Il est conforme à la norme de protocole CAN (oin 11898), et le taux de transmission maximum est 1Mbit/ S.

Les led intégrées (rouge ou verte) fournissent le retour d’état de base et la fonction de dépannage du capteur.


Feu vertSur leSur leSur leLe Le Flash

LED Real-time State Monitoring and Diagnosis


Lumière rougeEn dehorsFlashSur leSur le
fonctionTravail Normal

L’aimant quitte la

Plage de longueur de course


Aimant non détectéÉtat de la programmation

Instructions d’installation -Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP

Dimensions et guidage de l’installation du capteur de tige résistante à la pression relative


Rodshell résistant à la pression de la série RH, conception d’installation intégrée pour le système hydraulique, mode d’installation continu, flexible et simple résistant à la pression 35MPa, forme de filetage de montage m18 1.5 ou m20 1.5 ou 3/4"-16UNF-3A.

Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable.

Les valeurs de la tête et des extrémités des zones non utilisables de ce produit sont 50,8 mm et 63,5 mm respectivement. La valeur de la surface non utilisable de mesure peut être modifiée de manière appropriée en fonction des besoins des clients, s’il vous plaît souligné lors de la commande.


Installation Instructions-RH/RP CANBus Output Magnetostrictive Displacement Sensor


Dimensions et conseils d’installation du capteur de profil en aluminium RP


Le profil en aluminium de la série RP fournit le mode d’installation externe flexible et simple, qui convient à la détection de course ou de position du mécanisme de mouvement linéaire, et peut également être utilisé pour la détection de position externe du cylindre hydraulique.

Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable.

La valeur par défaut de la surface de mesure non utilisable à la tête et à l’extrémité de ce produit est de 28mm et 66mm respectivement.

Le conseil des ministres Valeur de la mesure la surface non utilisable peut être modifiée de manière appropriée selon le client et#39; S besoins, s’il vous plaît souligné quand Commande.

Dimensions and installation guidance of RP aluminum profile sensor



Accessoires communs -Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP


Common Accessories -RH/RP CANBus Output Magnetostrictive Displacement Sensor

Note: veuillez vous référer à " sélection d’anneau d’aimant " Pour plus de détails sur le kit d’anneau aimant et d’autres modèles.

Mode de câblage


Quand le capteur est sortie de connecteur, référez-vous à la définition de broche dans le tableau suivant pour le mode de câblage; Lorsque le capteur est sortie de câble La sortie, se rapportent à la définition de couleur de ligne dans le tableau suivant pour le mode de connexion

Wiring mode


Informations de commande

Informations de commande



Selection Guide-CAN Bus Output

CAN Selection Guide-CAN Bus Output








Informations sur l’emballage


Article:Description DescriptionBobine/plateau

Les pc/ rouleau

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
RH/RP CANBus Seris

Capteur de déplacement magnétostrictif de sortie de CANBus RH/RP


25~5500 mm course

Résolution 1/2/5/10/20/50/100 μm

-40℃ ~ +85℃ température de fonctionnement

IP67 / IP65







- kilogrammes- kilogrammes-pc-mm



Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tous les capteurs de déplacement

modèle Coup efficace Interface tension non-linéarité répétabilité Mis à jour le Catégorie de Protection fonctionnement
La température (℃) 		matériel Choc ⊑ pression Fiche technique échantillon
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
