Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DCLa technologie magnétostrictive sans contact et sans usure assure une longue durée de vie et un fonctionnement sans entretien.
Ultra-haute précision avec 16 bits D/A conversion, < 0,01% non-linéarité pleine échelle, et répétabilité meilleure que ±1 μm.
La large gamme de course 25-5500 mm et les multiples options de sortie analogique (courant/tension) répondent à divers besoins industriels.
Protection robuste IP67 (RH) et IP65 (RP), tige en acier inoxydable 304 et résistance à haute pression jusqu’à 35 MPa (continu) pour les environnements difficiles.
Programmable sur le terrain via USB, avec surveillance de l’état en temps réel de LED et installation flexible pour montage intégré et externe.
| ||||
Données de mesure | Position aimant anneau | |||
Longueur de la course | 25~5500 millimètre, adapté aux besoins du client selon les besoins de client | |||
Nombre de mesures | 1 | |||
| ||||
actuel | 4 ~ 20mA ou 20 ~ 4mA(charge min/max 0/5002) | |||
tension | 0~ 10Vdc ou 0~5Vdc(résistance de charge min ≥10K) | |||
Résolution du conseil | 16 bits D/A ou 0,0015% de la pleine échelle (min 1um) | |||
non-linéarité | <±0.01% de la pleine échelle, min±50um | |||
Précision de répétition | <±0.001% de la pleine échelle, min ±1um | |||
hystérésis | <10um | |||
Temps de mise à jour | 1KHz (range ≤ 1m), 500Hz (1m < Gamme ≤ 2m), 333Hz (2m < Gamme ≤ 3m), personnalisable | |||
Coefficient de température | <30ppm> | |||
| ||||
Vitesse de l’aimant | arbitraire | |||
Niveau de Protection | IP67 RH inox Stell Rod /IP65 RP profil en aluminium | |||
Température de fonctionnement | -40℃ ~ +85℃ | |||
Humidité/point de rosée | Humidité 90%, aucune condensation | |||
Coefficient de dérive de température | <30ppm/℃ | |||
Indice de choc | GB/T2423.5 100g(6ms) | |||
Indice de Vibration | GB/T2423.10 20g/10~2000Hz | |||
Essai d’emc | GB/T17626.2/3/4/6/8, catégorie 4/3/4/3/3, classe A, Certification de la CE |
|
| |||
Indication d’échec | Affichée par les LEDs sur le couvercle arrière Du compartiment électronique | Tension d’entrée | +24Vdc±20% | |
Série RH | Bac électronique | Alliage d’aluminium | Courant de fonctionnement | <80mA(variant avec la gamme) |
Tige de mesure | Acier inoxydable 304 | Protection de polarité | Max.-30Vdc | |
Pression externe du tube | 35MPa(continu)/70MPa(crête) ou 350bar(continu)/ 700bar(crête) | Protection contre les surtensions | Max.36Vdc | |
Aimant de Position | Anneau d’aimant Standard et anneau divers aimants | Résistance d’isolation | > 10mω | |
Série RP | Bac électronique | Alliage d’aluminium | Résistance d’isolation | 500V |
Tige de mesure | Alliage d’aluminium | |||
Aimant de Position | Aimant Slider, aimant carré, secteur aimant | |||
Forme de fil de montage | M18ningu-1.5, m20ningu-1.5, 3/4"-16UNF-3A (personnalisable) | |||
Direction d’installation | N’importe quelle direction | |||
Mode sortant | Sortie de câble ou connecteur |
La précision de mesure du capteur de déplacement magnétostrictif de sortie analogique dépend du nombre de bits du module D/A intégré.
Les signaux de déplacement peuvent être directement produits à des contrôleurs externes, tels que l’entrée analogique de PLC.
Le capteur transforme la position absolue de l’aimant vernier en un signal analogique standard en temps réel, soit 0~20A (ou inverse),
4~20mA (ou inverse) courant cc ou 0~5V (ou inverse),-5~+5V (ou inverse), 0~10V (ou inverse),-10~+10 (ou inverse) tension cc, etc.
La tendance de changement de la valeur de sortie est linéaire avec la direction de mouvement de l’anneau aimant, qui peut être réglé comme sortie avant et inverse selon les besoins. Comme le montre la figure suivante:
L’indicateur LED rouge et vert intégré dans le couvercle de la tête du capteur fournissent l’état de fonctionnement du capteur et la fonction de diagnostic.
Feu vert | Sur le | Sur le | Sur le | Le Le Flash | |
Lumière rouge | En dehors | Flash | Sur le | Sur le | |
fonction | Travail Normal | Aimant laisse Stroke Gamme de longueur | Aimant non détecté | État de la programmation |
Les capteurs TEC sont programmables sur le terrain à l’aide d’un convertisseur USB. Pas besoin d’ouvrir le bac électronique, alimentation de port USB, câble standard
Connexion, répondre pleinement aux besoins des clients. Les paramètres suivants du capteur peuvent être modifiés par le logiciel de configuration sur le PC
Côté: réglez la direction de mesure du capteur; Définir le point zéro et le point pleine échelle du capteur; Afficher graphiquement l’anneau magnétique
Valeur de la position; Diagnostiquez le capteur en ligne grâce au code d’erreur.
Convertisseur USB (n ° de commande TEC612811) | Fenêtre de programmation des capteurs |
Instructions d’installation -Capteur de déplacement magnétostrictif à sortie analogique RH/RP
Capteur de déplacement magnétostrictif de sortie analogique, approprié à la mesure en temps réel et précise de la course de pièces mobiles, il peut mesurer
Le déplacement absolu ou course de l’aimant vernier, exprimé sous forme de quantité analogique standard, y compris: 0~20MA (ou inverse), 420MA
(ou inverse) courant cc ou 0~5V (ou inverse),-5~+5V (ou inverse), 0~10V (ou inverse),-10~+10V (ou inverse) tension cc, etc. Les capteurs ont
Deux méthodes d’installation différentes intégrées et externes, type intégré convient à l’installation intégrée des cylindres hydrauliques, structure compacte;
Le type externe adopte le profil en aluminium, qui est installé en dehors des pièces mobiles et commode pour employer.

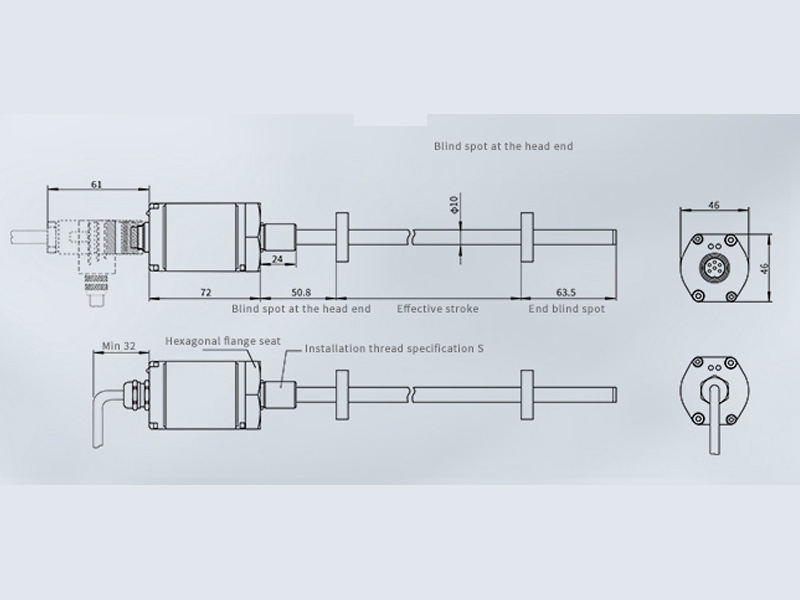

Dimensions et guidage de l’installation du capteur de tige résistante à la pression relative
Rotule résistante à la pression de la série RH, conception d’installation intégrée pour le système hydraulique, 35MPa résistant à la pression continu, flexible et simple
Mode d’installation. Forme de filetage de montage m18ningu-1.5 ou m20ningu-1.5 ou 3/4"-16UNF-3A.
Remarque: la surface de mesure non utilisable indiquée dans la figure indique que la valeur de sortie du capteur dans cette zone est nulle ou non fiable. Le conseil des ministres
Les valeurs par défaut de la première et dernière mesure des zones non utilisables de ce produit sont 50.8mm et 63.5mm respectivement. La valeur de la
La zone non utilisable de mesure peut être modifiée de manière appropriée selon les besoins des clients, s’il vous plaît souligné lors de la commande.

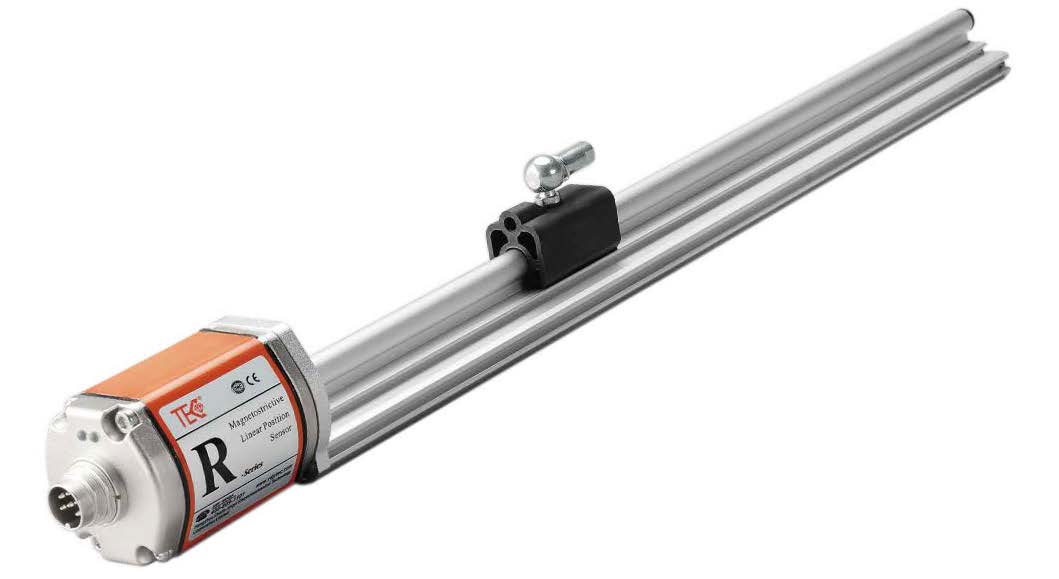

Dimensions et conseils d’installation du capteur de profil en aluminium RP
Le profil en aluminium de la série RP fournit le mode d’installation externe flexible et simple, qui convient à la détection de course ou de position du mécanisme de mouvement linéaire, et peut également être utilisé pour la détection de position externe du cylindre hydraulique.
Note: veuillez vous référer à " sélection d’anneau d’aimant " Pour plus de détails sur le kit d’anneau aimant et d’autres modèles.
Mode de câblage
Lorsque le capteur est une sortie de connecteur, référez-vous à la définition de broche dans le tableau suivant pour le mode de câblage; Lorsque le capteur est sortie de sortie de câble, référez-vous à la définition de couleur de ligne dans le tableau suivant pour le mode de connexion.
Article: | Description Description | Bobine/plateau | Les pc/ rouleau | G.d. | N ° de catalogue | Qté:/Carton | Taille de paquet |
RH/RP analogique Seris | Capteur de déplacement magnétostrictif série analogique RH/RP 25~5500 mm course 16 bits D/A ou 0,0015% de la pleine échelle -40℃ ~ +85℃ température de fonctionnement Code IP67 | - kilogrammes | - kilogrammes | -pc | -mm |
