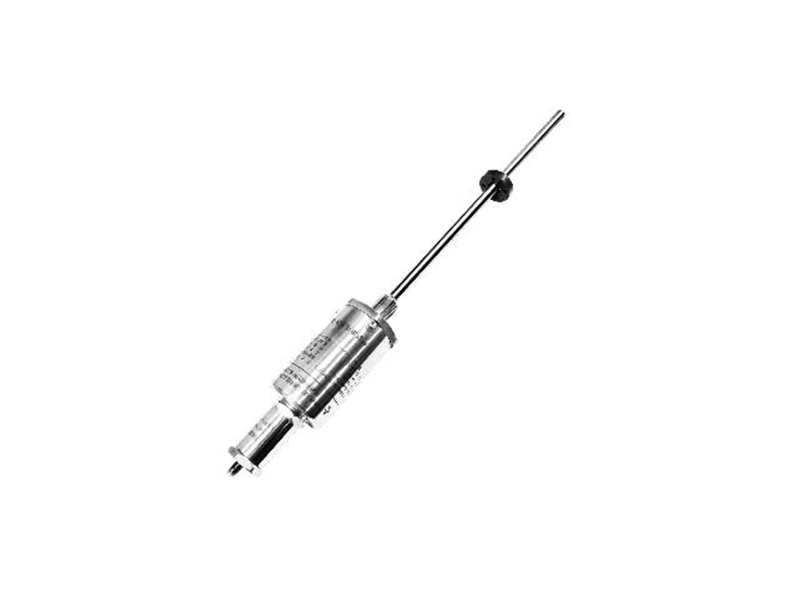

La technologie magnétostrictive sans contact et sans usure offre une mesure de position linéaire absolue avec une longue durée de vie.
La construction robuste en acier inoxY Y Y Y ydable 304/316L ip67 résiste aux conditions difficiles, y compris la haute pression jusqu’à 35 MPa en continu et 70 MPa en crête.
Plusieurs interfaces de sortie disponibles: analogique (16 bits D/A A) voir aussi:, Les petites entreprises et CANopen pour une intégration flexible dans les systèmes de contrôle industriels.
Haute précision avec une résolution jusqu’à 1 µm, une excellente répétabilité (<±0.001% FS) et des taux de mise à jour rapides (jusqu’à 1 kHz) pour une surveillance précise en temps réel.
| ||||
| Données de mesure | Position aimant anneau | |||
| Longueur de la course | 25~5500 millimètre, adapté aux besoins du client selon les besoins de client | |||
| Nombre de mesures | 1 | |||
| |
| Interface | analogiqueique, Les petites entreprises, CANopen |
| Résolution du conseil | analogiqueique :16 bits D/A ou 0,0015% de la pleine échelle (min. 1μm) Quantité de Bital: 0,5/1/2/5/10/20/40/50/100 μm |
| non-linéarité | < ± 0,01% de la pleine échelle, Min. ± 50μm |
| Précision de répétition | < ± 0,001% de la pleine échelle, Min. ± 1μm |
hystérésis | <10μm |
Temps de mise à jour | 1KHz(gamme ≤1m) 500Hz(1m< gamme ≤2m) 250Hz(2m |
La température coefficient | <30ppm> |
| |
| Vitesse de l’anneau magnétique | arbitraire |
| Niveau de Protection | Code IP67 |
| Température de fonctionnement | -40℃ ~ +85℃ |
| Humidité/point de rosée | L’humidité est de 90, et la rosée ne peut pas être condensée |
| Indice de choc | GB/T2423.5 100g (6ms) |
| Indice de Vibration | GB/T2423.10 20g/10~2000Hz |
| Essai d’emc | GB/T17626.2/3/4/6/8, catégorie 4/3/4/3/3, classe A, Certification de la CE |
certifié Exd ⊑ BT6 | Conformez-vous aux normes GB3836.1-2010 et GB3836.2-2010 Température ambiante: T6 (85℃ surface) |
|
| ||
| Tension d’entrée | +24Vdc±20% | Bac électronique | Acier inoxydable 304 |
| Courant de fonctionnement | <90mA(variant avec la gamme) | Tige de mesure | Acier inoxydable 304/316 L |
| Protection de polarité | Max.-30Vdc | Pression externe du tube | 35MPa (continu)/70MPa (crête) Or 350ba (continu)/700ba (crête) |
| Protection contre la surpression | Max.36Vdc | Aimant de Position | Anneau magnétique Standard et various Anneaux d’aimant |
| Résistance d’isolation | > 10mω | Forme de fil de montage | M18[unused_word0006] 1,5, m20⊑ 1,5, 3/4"-16UNF-3A (personnalisable) |
| Résistance d’isolation | 500V | Direction d’installation | N’importe quelle direction |
| Mode de sortie de câble | Sortie de câble spécial (câble antidéflagrant)e Dispositif d’introduction) | ||
Instructions d’installation et d’utilisation
Dimensions des capteurs anti-déflagrants FBGB
Le capteur de coque antidéflagrant de la série FBGB est une structure antidéflagrant composée de la coquille, du bac électronique, du capteur et du dispositif d’insertion. Il est conçu pour l’installation intégrée de cylindre dans l’environnement dur. La pression d’utilisation est 35MPa mode d’installation continu, flexible et simple.
Le filetage de montage forme m18
Mode de câblage
|
| |||
câble Couleur 1* | câble Couleur 2* | Définition de fonction Pin/wire | Couleur du câble3 * | Définition de fonction Pin/wire |
| bleu | gris | No.1 signal de position d’aimant (+) | jaune | Sortie actuelle |
| vert | rose | Signal de Position de l’aimant n ° 1 (-) | gris | 0Vdc(courant/boucle de tension) |
| jaune | jaune | Réservation réservation | rose | Réservation réservation |
| blanc | vert | Réservation réservation | -- | Réservation réservation |
| rouge | brun | + puissance 24Vdc supply (-20%~+20%) | vert | 0...10V |
| noir | blanc | 0 VCC(circuit d’alimentation) | bleu | 0 Vdc(circuit d’alimentation) |
| Remarque: * couleur de câble 1: gaine PUR de câble, orange,-20-90℃ * couleur de câble 2/3: gaine de PVC de câble, orange,-20-105℃ | brun | + puissance 24Vdc supply (-20%~+20%) | ||
| blanc | Réservation réservation | |||
|
| |||
câble Couleur 1* | câble Couleur 2* | Définition de fonction Pin/wire | Couleur du câble3 * | Définition de fonction Pin/wire |
| blanc | gris | Données (-) | jaune | Horloge (+) |
| jaune | rose | Données (+) | gris | Données (+) |
| bleu | jaune | Horloge (+) | rose | Horloge (-) |
| vert | vert | Horloge (-) | - | Réservation réservation |
| rouge | brun | + puissance 24Vdc supply (-20%~+20%) | vert | Données (-) |
| noir | blanc | 0 Vdc | bleu | 0 Vdc(circuit d’alimentation) |
| - | - | Ne vous connectez pas | brun | + puissance 24Vdc supply (-20%~+20%) |
Note: * couleur de câble 1: gaine de PUR de câble, orange,-20-90℃ * couleur de câble 2/3: gaine de PVC de câble, orange,-20-105℃ | blanc | Réservation réservation | ||
| |
| Couleur de câble | Définition de fonction Pin/wire |
| vert | Peut (-) |
| jaune | Boîte (+) |
| - | Ne vous connectez pas |
| - | Ne vous connectez pas |
| brun | + alimentation d’énergie 24Vdc (-20%~+20%) |
| blanc | 0 Vdc(circuit d’alimentation) |
Instruction d’installation intégrée d’un capteur de tige résistant à la pression relative
RH résistance à la pression tige capteur précautions d’installation
Installation de cylindre - le transducteur fermé de tube de pression (RH) a habituellement l’installation intégrée de cylindre, forme de filetage de montage incluent: M18 x 1.5, M20 x 1,5, 3/4 "-16UNF-3A. Avant l’installation, assurez-vous que le cylindre a été traité selon la taille correcte indiquée dans l’atlas.
Installation mécanique - la position et la direction d’installation du capteur ne sont pas nécessaires, mais doivent assurer que l’installation est ferme et fiable.
L’aimant de position est installé sur la pièce mobile à mesurer et garde une bonne distance de la tige de mesure.
Utilisation extérieure - lorsque le capteur est utilisé à l’extérieur, il doit être équipé de dispositifs de protection pour empêcher l’eau de pluie d’immersion dans le
Compartiment électronique le long des câbles ou connecteurs en cas de pluie. Le couvercle de protection doit tenir compte de la sortie d’eau pour éviter l’accumulation d’eau.
Aimant de Position - afin d’assurer la précision de la mesure, le support d’installation de l’aimant de Position doit être fait de non-magnétique Matériaux, tels que les vis, les joints d’isolation magnétique, etc.
Précautions: le capteur est un équipement magnétique sensible, qui doit se tenir à l’écart de l’interférence du champ magnétique fort externe.
Le conseil des ministres La stabilité et la précision de l’alimentation doivent également être prises en compte lors de la mesure avec une grande précision. En utilisation, il est également nécessaire d’empêcher la Poubelle électronique d’être impactée par des corps étrangers.
Guide d’installation externe du capteur de tige résistant à la pression RH
Lorsqu’ils sont montés horizontalement, les capteurs plus longs (portée de mesure supérieure à 1m) doivent être appuyés mécaniquement (en matériau non perméable magnétiquement).
Instruction d’installation
Guide de taille et d’installation du capteur de profil en aluminium RP
Le profil en aluminium de la série RP fournit une installation flexible et simple. En général, le capteur peut être installé sur la surface de la machine avec des pinces de montage.
Les mesures de Position sont réalisées à l’aide de deux types d’aimants:
1, l’aimant de curseur se déplace le long du rail de guidage de la coque de profil en aluminium, et la partie mobile est reliée à l’aimant de curseur par un roulement de connecteur;
2, l’aimant de secteur est directement installé sur la partie mobile et se déplace près de la surface du profil, avec un espace de 3mm (±1mm).
3, l’aimant carré est directement installé sur la partie mobile et se déplace près de la surface du profil, avec un espace de 3mm (±2mm).
Les led intégrées (rouge ou verte) fournissent le retour d’état de base et la fonction de dépannage du capteur.
| Article: | Description Description | Bobine/plateau | Les pc/ rouleau | G.d. | N ° de catalogue | Qté:/Carton | Taille de paquet |
| FBGB antidéflagrant Seris | FBGB détecteur de déplacement magnétostrictif antidéflagrant 25~5500 mm course Analogique, SSI, Interface CANopen -40℃ ~ +85℃ température de fonctionnement Code IP67 | - kilogrammes | - kilogrammes | -pc | -mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| modèle | Coup efficace | Interface | tension | non-linéarité | répétabilité | Mis à jour le | Catégorie de Protection |
fonctionnement La température (℃) |
matériel | Choc ⊑ pression | Fiche technique | échantillon |
| FBGB Explosion-Proof Seris | 25~5500 mm | Analog、SSI、CANopen | +24Vdc±20% | < ± 0.01% of full scale, Min. ± 50μm | < ± 0.001% of full scale, Min. ± 1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67 | -40℃ ~ +105℃ | 304 stainless steel | GB/T2423.5 100g(6ms) |  |
|
| RH(P) Start-Stop Output Seris | 25~5500 mm | / | +24Vdc±20% | < 0.01% full-scale taxi, minimum 50μm | / | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +105℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) SSI Output Seris | 25~5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum ±50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) Profinet Output Seris | 25~5500 mm | Profinet IO RT | +24Vdc±20% | < ±0.01% of full scale, minimum ±50μm | < 0.001% for full-scale taxis, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH(P) Profibus-DP Seris | 25~5500 mm | Profibus-DP System，ISO74498 | +24Vdc±20% | <±0.01% of full scale, minimum ±50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH-P EtherCAT Seris | 25~5500 mm | EhterCAT Ethernet Control Automation Technology | +24Vdc±20% | <±0.01% of full scale, minimum 50μm | <±0.001% of full scale, minimum ±1μm | ≥0.25ms，depending on the measuring stroke | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH/RP CANBus Seris | 25~5500 mm | CANBus System Protocol, IS0DIS11898 | +24Vdc±20% | < 0 .01% full-scale taxi, minimum 50μm | <±0.001% of full scale, minimum ±1μm | 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable | IP67/ IP65 | -40℃ ~ +85℃ | 304 stainless steel | GB/T2423.5 100g(6ms) | |
|
| RH/RP Analog Seris | 25~5500 mm | / | 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） | <±0.01% of full scale, min±50um | <±0.001% of full scale, min ±1um | 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable | IP67 | -40℃ ~ +85℃ | 304L stainless steel | GB/T2423.5 100g(6ms) | |
|
| MT Analog Seris | 50~2500 mm | CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | 8~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MI CANopen Seris | 50~2500 mm | CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | 8~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MI Analog Seris | 50~2500 mm | 4 ~ 20mA（load resistance≤250Ω） | 0.5 ~ 4.5Vdc or 0.25~4.75Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MHA CANopen Seris | 50~2500 mm | CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 | / | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MHA Analog Seris | 50~2500 mm | 4 ~ 20mA（load resistance≤250Ω） | 0.5 ~ 4.5Vdc or 0.25~4.75Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L stainless steel | GB/T2423.5 100g（11ms） | |
|
| MH CANopen Seris | 50~2500 mm | CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 | 9~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L | GB/T2423.5 100g（11ms） | |
|
| MH Analog Seris | 50~2500 mm | / | 9~ 32Vdc | ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） | ±0.1mm | 2ms | IP67 | -40℃ ~ +105℃ | 304L | GB/T2423.5 100g（11ms） | |
|
| ES Modbus Seris | 25–3500 mm | Modbus RTU protocol | 9~ 30Vdc | Minimum ± 50um or <0.01%.F.S | Minimum ± 10um or <0.001%.F.S | Default 20ms | IP67 | -40°C ~ +75°C | 304L/316L | GB/T2423.5 50g(6ms) | |
|
| ES Analog Seris | 25–5500 mm | 4-20mA or 0-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | Same resolution | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | 304L / 316L stainless steel | GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak | |
|
| HP Analog Seris | 25–2500 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | <0.02% of full scale | <0.005% of full scale | lms ( range < lm ) | IP65 | -40°C ~ +85°C | PFA | GB/T2423.5 50g(6ms) | |
|
| ESC Analog Seris | 50–3000 mm | 4-20mA or 20-4mA | 0~10Vdc or 0~5Vdc | 士0.1mm(25~400mm) | <±0.l mm | lms (four wire system)/ 100 ms (two wire system) | IP67 | -40°C ~ +75°C | PFA | GB/T2423.5 50g(6ms) | |
|
| EP Analog Seris | 25-5500 mm | 0-20mA or 4-20mA | 0~10Vdc or 0~5Vdc | 0.05% F.S | < 0.03% of full scale | < 0.005% of full scale | IP65 | -40°C ~ +85°C | Aluminum formed shell | GB/T2423.5 50g(6ms) | |
|
| ED Analog Seris | 50–3000 mm | / | 0–10V/10–0V, signal/ dual | <±0.05% of full scale | <± 0.01% of full scale | 2MS | IP65 | -40°C ~ +75°C | Aluminum Alloy | GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10 | |
|
|
||||||||||||
|
||||||||||||
|
||||||||||||
|
||||||||||||
| EJ SSI Output Seris | 25-5500 mm | SSI Synchronous Serial Interface | +24Vdc±20% | <±0.01% of full scale, minimum±50μm | < ± 0.001% of full scale, minimum ± 5μm | / | Cable outlet mode IP68; socket way IP67 | -40℃ ~ +85℃ | 304L | GB/T2423.5 100g(6ms) | |
|
| EJ Modbus Seris | 25-5500 mm | Modbus RTU protocol | 0-10Vdc or 0-5Vdc | Minimum ±50um(or <±0.01%F.S.) | Minimum ±10um(or <±0.001%F.S.) | 10ms | IP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g ( 6ms ) | |
|
| EJ Analog Seris | 25-5500 mm | 4-20mA or 0-20mA | 0-10Vdc or 0-5Vdc | <+0.02% of full scale | <± 0.001% offull scale | lms | Outgoing line lP68, Socket LP67 | -40°C - +75°C | 304L/316L stainless steel | GB/T2423.5 50g(6ms), 35MPA/70MPA(peak) | |
