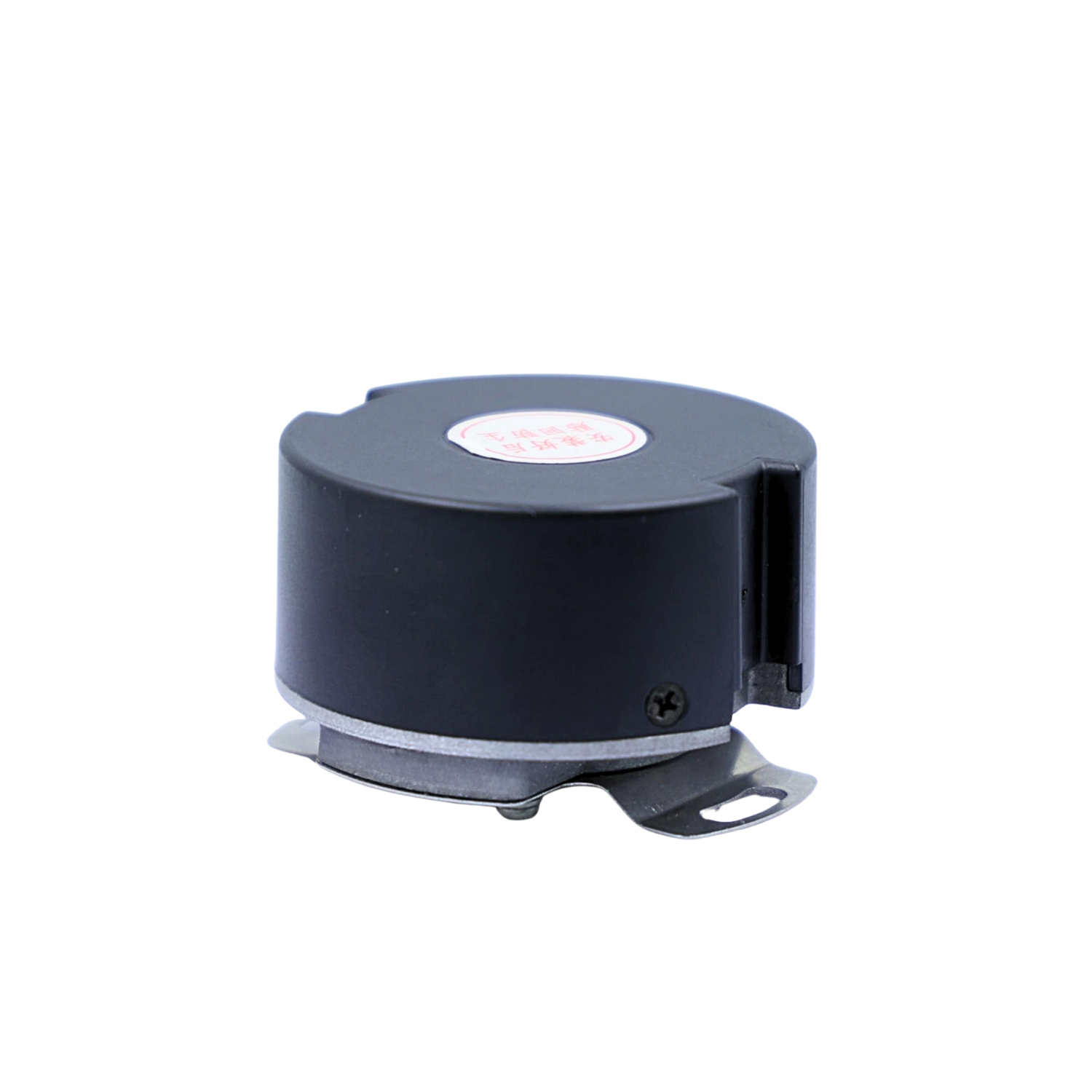

UZ4409 44mm Servo encodeur incrémentiel
Détails détails
EJ Seris capteur de déplacement de sortie analogique
Détails détails
EJ capteur de déplacement magnétostrictif (sortie SSI)
Détails détails
ESC capteur de déplacement de sortie analogique
Détails détails
RH(P) capteur de déplacement magnétostrictif de sortie Start-Stop
Détails détails
RZ35 série multi-tour roulement encodeur absolu
Détails détails
Série RZ35 portant l’interface absolue de codeur RS485
Détails détails
K3215 SMD KHz cristal
Détails détails
2012 SMD KHz cristal
Détails détails
M2520 MHz cristal SMD
Détails détails
M1612 MHz cristal SMD
Détails détails
M1210 MHz cristal SMD
Détails détailsLa température fonctionnante | -20°C à +105°C |
Consommation actuelle | < 100 mA |
Tension de la batterie | 3,6 V cc |
Tension de défaut de batterie | 2.5 V |
Tension d’avertissement de batterie | 3,1 V |
Le Le Signal | P Production différentielle |
Tension d’alimentation | Alimentation simple 5V |
Temps de montée/chute | Environ 100 ns |
Résistance isolée | 50 mω |
Plages de résolution | 131072 (17-bit) à 8388608 (23-bit) |
Compteur de résolution multi-tours | 16 bits (65536 révolutions) |
Précision de positionnement absolue | < ±50 secondes anguleuses |
Répétition positionnement précision | < ±3 secondes angulaires |
Avertissement de panne de tension de batterie | Oui oui |
Interface | RS485 - RS485 |
Fréquence de Communication | ≤ 16 kHz |
Taux de bauds | 2,5 MHz |
Déviations de l’arbre permises | Axial: ± 0,5 mm, Radial: ± 0,02 mm, Angle d’immersion: 0,1 °, extrémité axiale: < 0,1 mm, écoulement Radial: < 0,01 mm |
Vitesses de fonctionnement | Jusqu’à 6000 RPM |
Diamètre de l’arbre | Axe d’un cône ø9 Cône 1:10 |
Moment d’inertie | 0,68 kg·mm² |
Accélération angulaire du Rotor | Pendant l’alimentation d’énergie: ≤80000 rad/ S ²; Lorsque alimenté par batterie: ≤4000 rad/ S ² |
Choc mécanique | Accélération d’impact: 980 m/ S ² pour 11 ms; Impact examiné 3 fois dans chaque direction, totalement 18 fois |
Résistance aux vibrations | 10 à 55Hz, en gardant l’amplitude de 1.5mm L’accélération entre 55 et 2000Hz est de 98m/s2 XYZ 2 heures par direction axiale, 6 heures au total |
Plage de température fonctionnante | -20°C à +105°C |
Humidité Relative | ≤90% (40°C/21 jours, basé sur EN60068-2-78), sans condensation |
Degré de Protection | IP40 - IP40 |
(Note: la languette du ressort doit être sélectionnée en fonction de la taille d’extrémité du moteur.)
| Couleur d’avance | rouge | noir | bleu | jaune | brun | blanc | bouclier |
| Signal | 5V | GND: | 485+ + | 484 × | Batterie + | Batterie GND | P |
RZ4809A codeur absolu Est principalement utilisé pour les systèmes de commande servo-entraînés. Il fournit des informations de rétroaction et des signaux auxiliaires requis par des unités précises de contrôle de position et de vitesse.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| RZ48 | Encodeur absolu, diamètre extérieur 48mm | 10pcs | 10 boîtes | 0.9kgs | 0.8kgs | 100pcs | 340*180*47mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| Numéro de pièce | Interface |
Les Dimensions
(mm) |
Plages de résolution | Compteur de résolution |
La Communication fréquence |
La température fonctionnante |
La Communication fréquence |
Vitesses de fonctionnement |
Protection des données La Structure |
Empreinte 3D | Fiche technique | échantillon |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
Indispensable pour la précision et la fiabilité des équipements médicaux
Améliorer l’automatisation et l’efficacité dans diverses Applications robotiques
Améliorer l’efficacité et la fiabilité des systèmes d’automatisation
Rétroaction précise sur la Position et la vitesse
