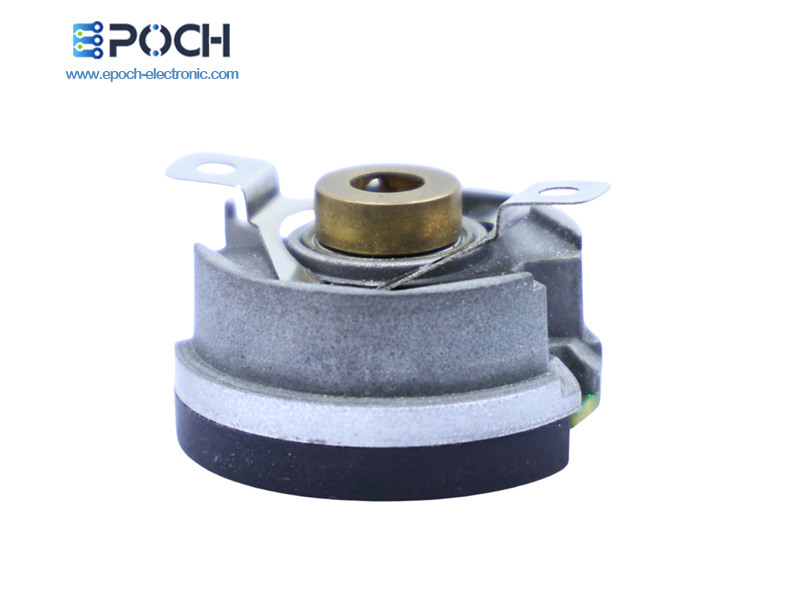

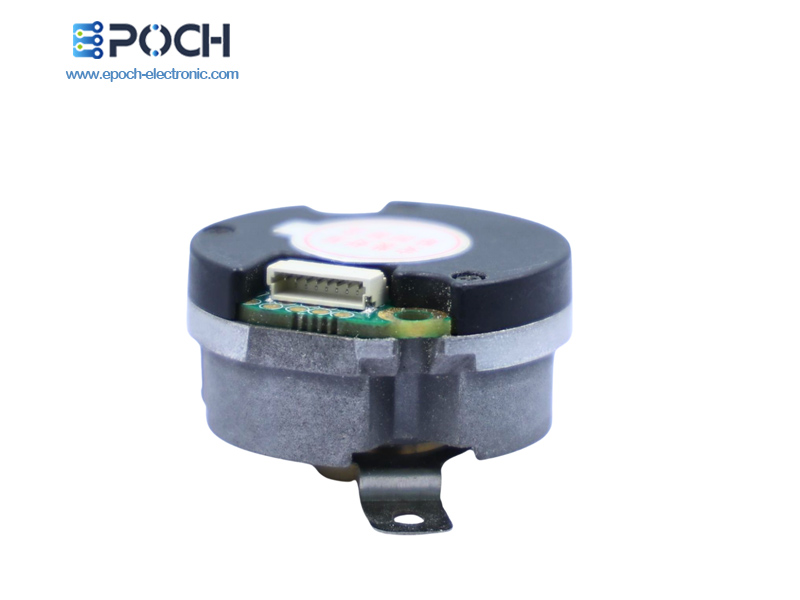

RZ35 série multi-tour roulement encodeur absolu

  • RZ35 série multi-tour roulement encodeur absolu
  • RZ35 série multi-tour roulement encodeur absolu
  • RZ35 série multi-tour roulement encodeur absolu
  • RZ35 série multi-tour roulement encodeur absolu
  • RZ35 série multi-tour roulement encodeur absolu
  • RZ35 série multi-tour roulement encodeur absolu

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits connexes

caractéristiques

  • La température fonctionnante -20 ℃ ~+105 ℃

  • Consommation actuelle < 100mA

  • Tension de batterie 3.6V DC

  • Tension de défaut de batterie 2.5V

  • Tension d’avertissement de batterie 3.1V

  • Production différentielle

  • Alimentation simple 5V

  • Temps de montée/chute autour de 100ns

  • Résistance isolée 50mω



Paramètres techniques


Résolution 131072(17bit) 8388608(23bit)


Moment d’inertie 0.21kg·mm2
16 bits multi-tour résolution compteur

Précision de positionnement absolue <±50 secondes angulaires


Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée

Accélération angulaire du Rotor

Pendant l’alimentation ≤80000rad/s2

Quand batterie alimenté ≤4000rad/s2

Répétition plaçant l’exactitude <±3 Seconde angulaire


Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée

Choc mécanique

Accélération d’impact 980m/s2

11ms. Impact 3 fois dans chaque direction, totalement 18 fois


Avertissement de panne de tension de batterie

vibrer

10 à 55Hz, en gardant l’amplitude de 1.5mm

Accélération entre 55 et

2000Hz is98ms2 XYZ 2 heures par axial

Direction,6 heures au total

Interface RS485
Fréquence de Communication ≤16K
Taux de Baud 2.5MHzLa température fonctionnante -20 ℃ ~+105 ℃

Entrez la déviation admissible de la pente de l’arbre Angle :0.1°

Axiale endplay:<0.1mm Radial

Epuisement :<0.01mm

Humidité Relative ≤90% (40℃/21d,

Sur la base de la norme EN 60068-2 -78) sans condensation.

Vitesses de fonctionnement jusqu’à 6000rpmDegré de protection IP40


Définitions des câbles


Numéro Pin

12345678

Définition du Signal

5VGND:485+ +485- formation professionnelle

Batterie +

Batterie GND

N ° de cataloguePE PE
câble La couleurrougenoirbleujaunebrunblanc

Maille blindée


Paramètres techniques

Technical Parameters


Remarque: l’arbre droit de 8mm et l’arbre conique de 9mm ne sont disponibles que chez RZ35A.





Sélection de taille principale

RZ35A08 Mechanical Dimension

RZ35A08 dessin de Dimension mécanique



RZ35A09 Mechanical Dimension

RZ35A09 dessin de Dimension mécanique


RZ35D06Q 2-M2.5 Depth4 Mechanical Dimension

RZ35D06Q dessin mécanique de Dimension



RZ35D06J Mechanical Dimension

RZ35D06J dessin mécanique de Dimension



RZ35D06S Mechanical Dimension

RZ35D06S dessin de Dimension mécanique


Note: sélectionnez le ressort à lames selon les dimensions du visage du moteur.

Spring Tab sélection de la taille

MP4131-704R

MP4131-704R (Type BM - profil moyen avec trous de montage ø31) ressorts à lames dessin mécanique



MP2831-704R

MP2831-704R (Type BL - profil bas avec trous de montage ø31) dessin mécanique à ressort à lames



MP1631-704R

MP1631-704R (Type BP - profil plat avec trous de montage ø31) ressorts à lames dessin mécanique



MP4140-704R

MP4140-704R (Type CM - profil Standard avec trous de montage ø40) ressorts à lames dessin mécanique


MP2840-704R

MP2840-704R (Type CL - profil bas avec trous de montage ø40) ressorts à lames dessin mécanique





Applications


RZ35 série multi-tour roulement encodeur absolu est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.


  1. La haute résolution jusqu’à 23 bits et le comptage multi-tours 16 bits assurent un positionnement absolu ultra-précis.

  2. La conception compacte montée sur roulement de 35mm permet une intégration facile avec les moteurs et les équipements rotatifs.

  3. La communication RS485 fiable offre une transmission de données à grande vitesse avec des débits en bauds allant jusqu’à 2,5 MHz.

  4. Une large plage de températures de fonctionnement de -20°C à +105°C et une résistance robuste aux chocs et aux vibrations offrent des performances industrielles fiables.

  5. Le positionnement absolu sur batterie maintient l’intégrité des données pendant la perte de puissance tout en consommant moins de 100mA pour l’efficacité énergétique.


Informations de commande

Informations de commande/numéro de pièce


RZ35 Series Ordering Information


Remarque: l’arbre droit de 8mm et l’arbre conique de 9mm ne sont disponibles que pour le RZ35A.



absolute encoder shaft


Informations sur l’emballage




Article:Description Description

Qté/boîte

boîtes

/Carton

G.d.N ° de catalogue

Qté:

/Carton

Taille de paquet
RZ35Encodeur absolu, diamètre extérieur 35mm10pcs10 boîtes0.38kgs0.3kgs100pcs310*130*45mm


Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tout encodeur rotatif

Numéro de pièce Interface Les Dimensions
(mm) 		Plages de résolution Compteur de résolution La Communication
fréquence 		La température fonctionnante La Communication
fréquence 		Vitesses de fonctionnement Protection des données
La Structure 		Empreinte 3D Fiche technique échantillon
RZ35A08 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35A09 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06Q RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06S RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4408A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZH4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ4809A RS485 Φ48mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
UZ3509 RS485 Φ35mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4408 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4409 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4809 RS485 Φ48mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
RS972 / / / / / -40°C to +85°C / / /
RS970 / / / / / -40°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
