Détails détailsLa température fonctionnante -20 ℃ ~+105 ℃
Consommation actuelle < 100mA
Tension de batterie 3.6V DC
Tension de défaut de batterie 2.5V
Tension d’avertissement de batterie 3.1V
Production différentielle
Alimentation simple 5V
Temps de montée/chute autour de 100ns
Résistance isolée 50mω
Résolution 131072(17bit) 8388608(23bit ) voir aussi: | Moment d’inertie 0.21kg·mm2 | |
| 16 bits multi-tour résolution compteur | ||
Précision de positionnement absolue <±50 secondes angulaires Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Accélération angulaire du Rotor Pendant l’alimentation ≤80000rad/s2 Quand batterie alimenté ≤4000rad/s2 | |
Répétition plaçant l’exactitude <±3 Seconde angulaire
Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Choc mécanique Accélération d’impact 980m/s2 11ms. Impact 3 fois dans chaque direction, totalement 18 fois | |
| Avertissement de panne de tension de batterie | vibrer 10 à 55Hz, en gardant l’amplitude de 1.5mm Accélération entre 55 et 2000Hz is98ms2 XYZ 2 heures par direction axiale,6 heures au total | |
| Interface RS485 | ||
| Fréquence de Communication ≤16K | ||
| Taux de Baud 2.5MHz | La température fonctionnante -20 ℃ ~+105 ℃ | |
Entrez la déviation admissible de la pente de l’arbre Angle :0.1° Axiale endplay:<0.1mm Sortie radiale :<0.01mm | Humidité Relative ≤90% (40℃/21d, Sur la base de la norme EN 60068-2 -78) sans condensation. | |
| Vitesses de fonctionnement jusqu’à 6000rpm | Degré de protection IP40 |
goupille Numéro de téléphone | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Définition du Signal | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | N ° de catalogue | PE PE |
| câble La couleur | rouge | noir | bleu | jaune | brun | blanc | Maille blindée |
| Nom et prénom | spécification | Catégorie de force | La quantité | Poste de candidature |
Hex douille vis avec threadlocker | L *6 | Niveau 9,8 | 1 pc | Extrémité de l’arbre |
Hex douille vis avec threadlocker | M2.5*12 | Niveau 9,8 | 2 pc | Corps de l’encodeur |

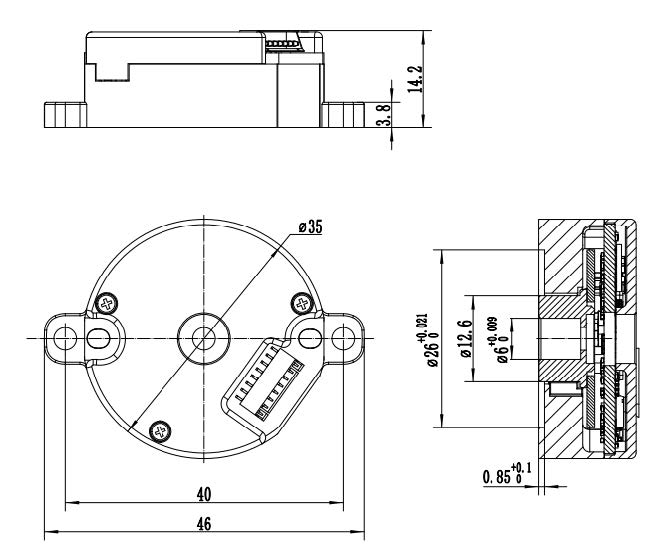

RSG35R06A dessin mécanique de Dimension

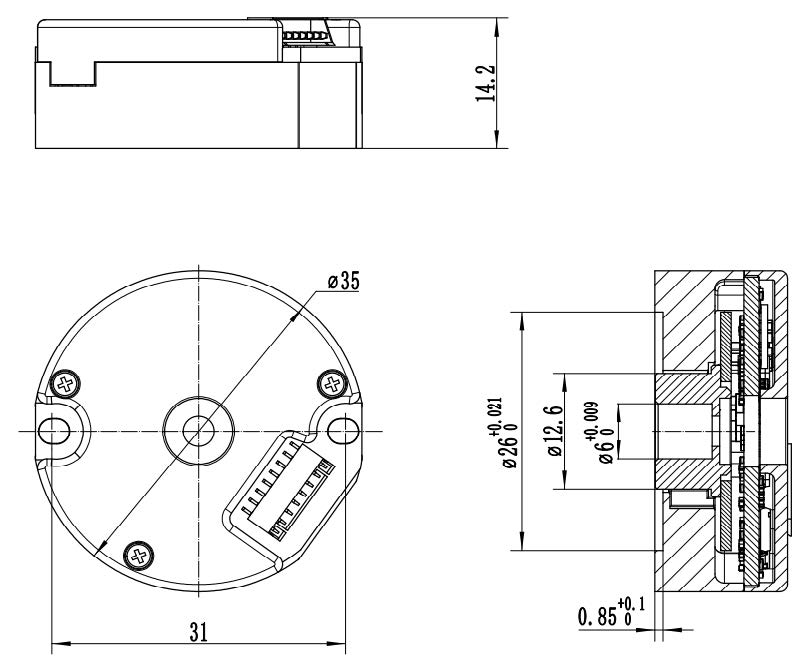

RSG35B06A dessin mécanique de Dimension

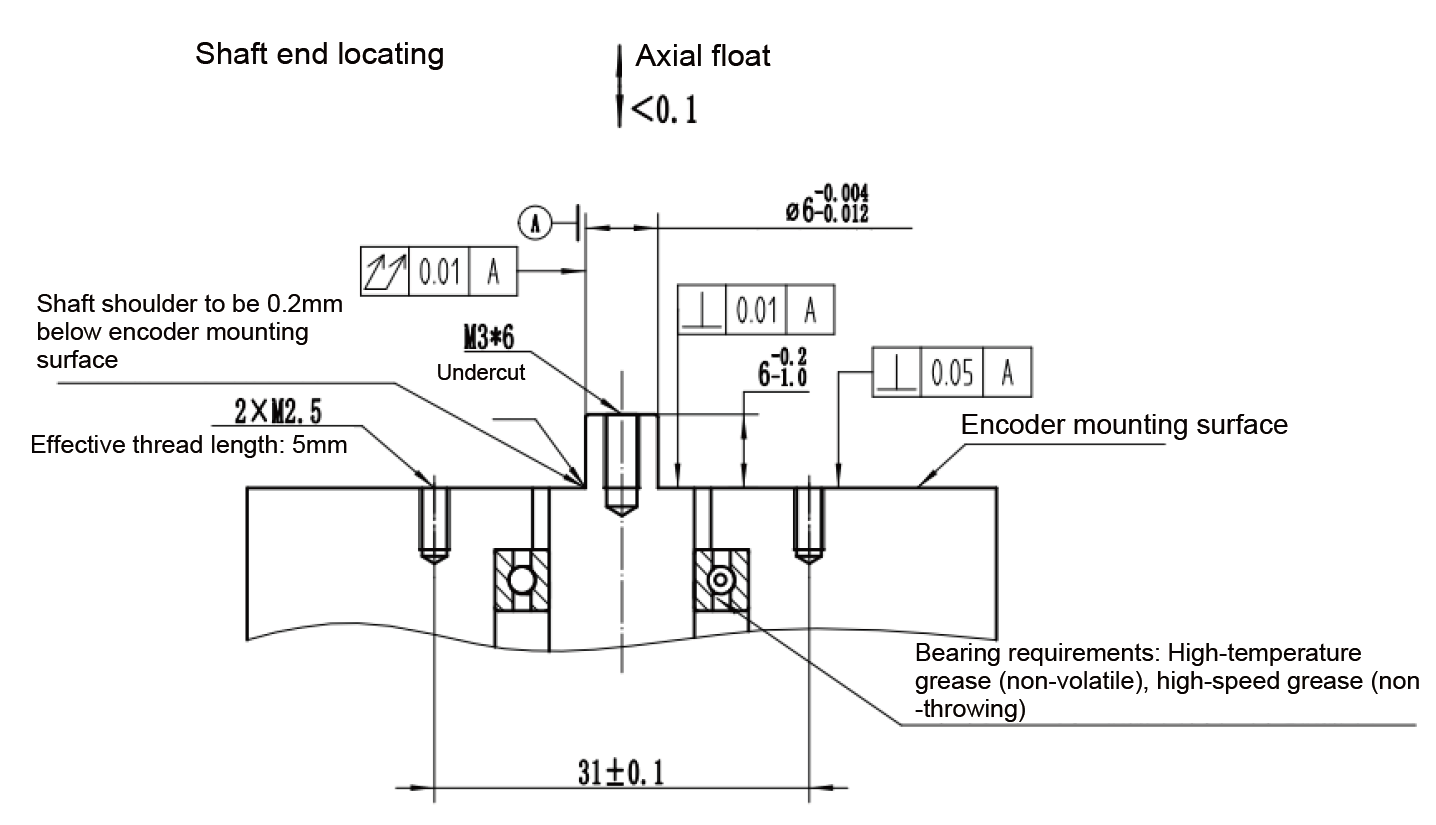

Localisation des extrémités de l’arbre - dessin de Dimension de visage de moteur

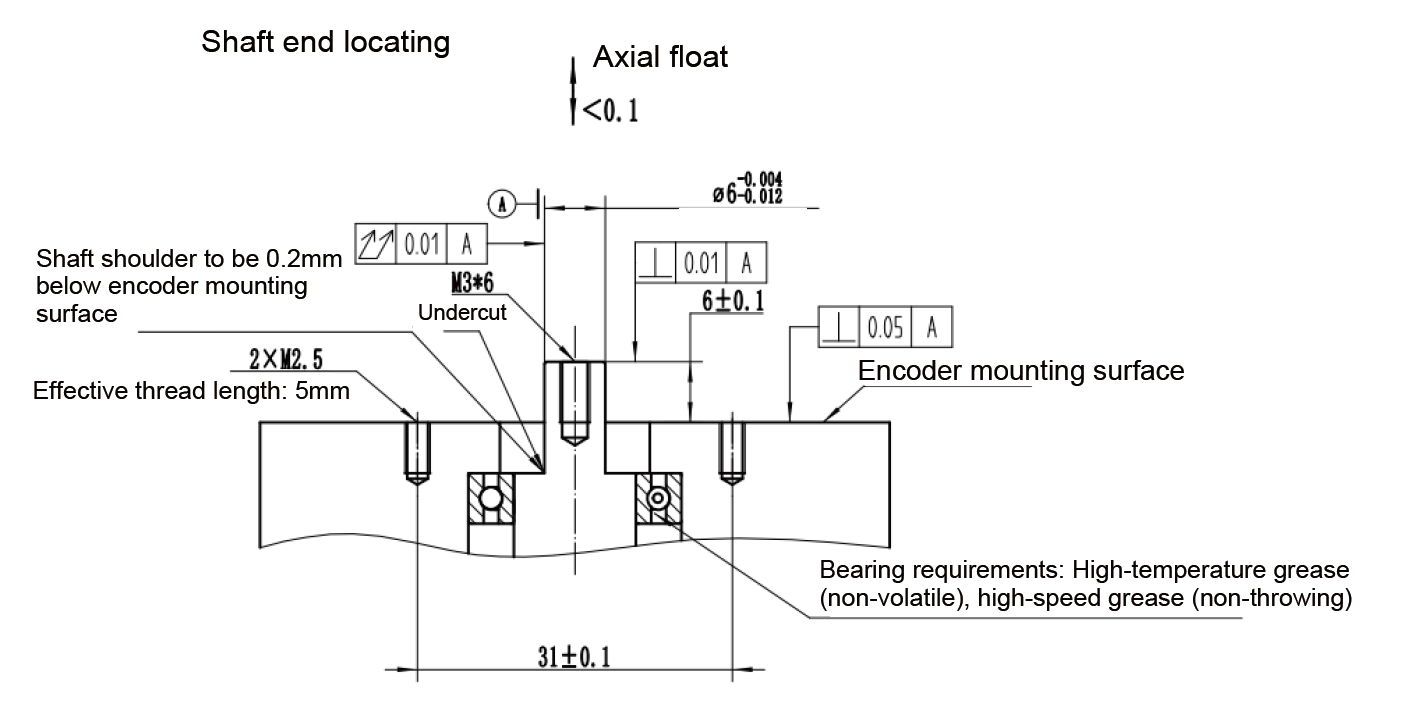

Localisation de l’épaule de l’arbre - dessin de Dimension de visage de moteur
RSG35B08A dessin mécanique de Dimension

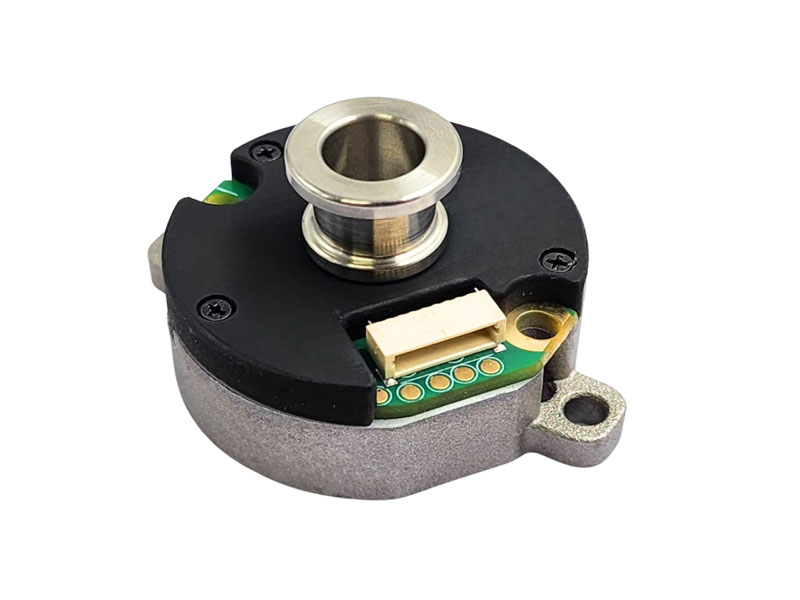

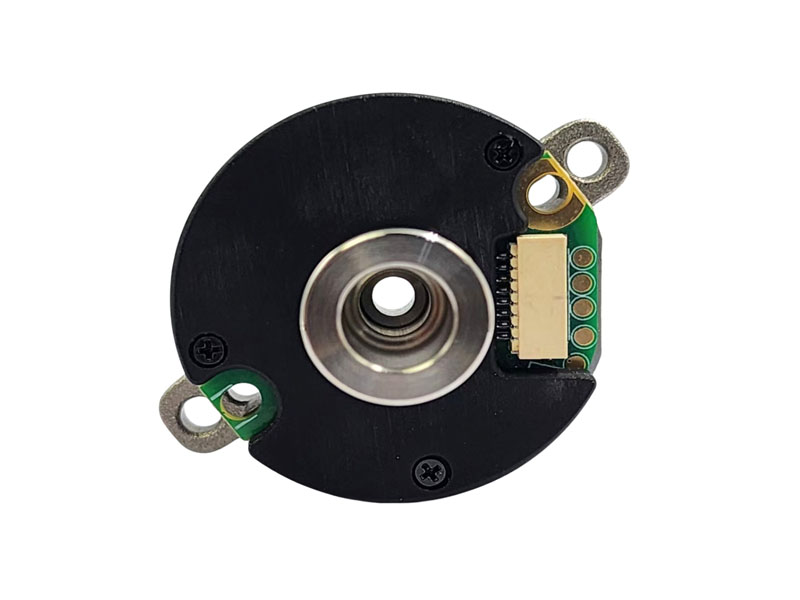

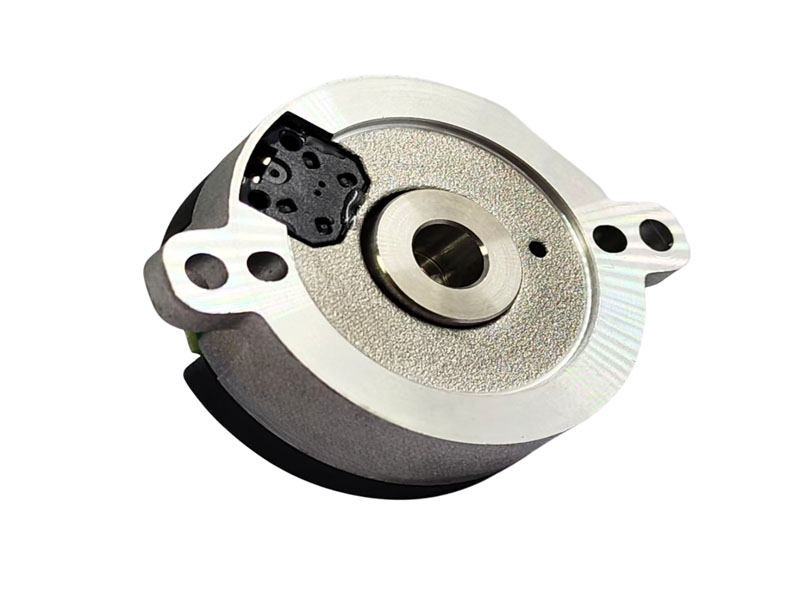

Le codeur magnétique absolu de la série RSG35 Bearingless est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.
Offre un positionnement haute résolution avec jusqu’à 23 bits à un tour et 16 bits à plusieurs tours pour un contrôle précis du moteur.
La conception compacte de cartouche sans roulement avec un diamètre extérieur de 35mm permet une intégration facile dans les espaces restants.
L’interface RS485 fiable prend en charge la transmission rapide des données avec des débits en bauds jusqu’à 2,5 MHz.
Large plage de température de fonctionnement (-20°C à +105°C) avec une excellente résistance aux vibrations et aux chocs pour une robustesse industrielle.
La consommation de courant faible (<100mA) et le fonctionnement soutenu par batterie assurent des performances stables et un temps d’arrêt minimal.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| RSG35 | RSG35 série Bearingless codeur magnétique absolu | 10pcs | 10 boîtes | /kg | /kg | 100pcs | 310*130*45mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| Numéro de pièce | Interface |
Les Dimensions
(mm) |
Plages de résolution | Compteur de résolution |
La Communication fréquence |
La température fonctionnante |
La Communication fréquence |
Vitesses de fonctionnement |
Protection des données La Structure |
Empreinte 3D | Fiche technique | échantillon |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
