Détails détailsLa température fonctionnante -20 ℃ ~+105 ℃
Consommation actuelle < 100mA
Tension de batterie 3.......6V DC
Tension de défaut de batterie 2.5V
Tension d’avertissement de batterie 3.1V
Production différentielle
Alimentation simple 5V
Temps de montée/chute autour de 100ns
Résistance isolée 50mω
Résolution 131072(17bit) 8388608(23bit) | Moment d’inertie 0.68kg·mm2 | |
| 16 bits multi-tour résolution compteur | ||
Précision de positionnement absolue <±50 secondes angulaires Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Accélération angulaire du Rotor Pendant l’alimentation ≤80000rad/s2 Quand batterie alimenté ≤4000rad/s2 | |
Répétition plaçant l’exactitude <±3 Seconde angulaire Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Choc mécanique Accélération d’impact 980m/s2 11ms. Impact 3 fois dans chaque direction, totalement 18 fois | |
| Avertissement de panne de tension de batterie | vibrer 10 à 55Hz, en gardant l’amplitude de 1.5mm Accélération entre 55 et 2000Hz is98ms2 XYZ 2 heures par direction axiale,6 heures au total | |
| Interface RS485 | ||
| Fréquence de Communication ≤16K | ||
| Taux de Baud 2.5MHz | La température fonctionnante -20 ℃ ~+105 ℃ | |
Entrez la déviation admissible de la pente de l’arbre Angle :0.1° Axiale endplay:<0.1mm Radial Epuisement :<0.01mm | Humidité Relative ≤90% (40℃/21d, Sur la base de la norme EN 60068-2 -78) sans condensation. | |
| Vitesses de fonctionnement jusqu’à 6000rpm | Degré de protection IP40 | |
| Diamètre de l’arbre: arbre droit ø8 / ø6 |
Numéro Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Définition du Signal | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | N ° de catalogue | PE PE |
| câble La couleur | rouge | noir | bleu | jaune | brun | blanc | Maille blindée |

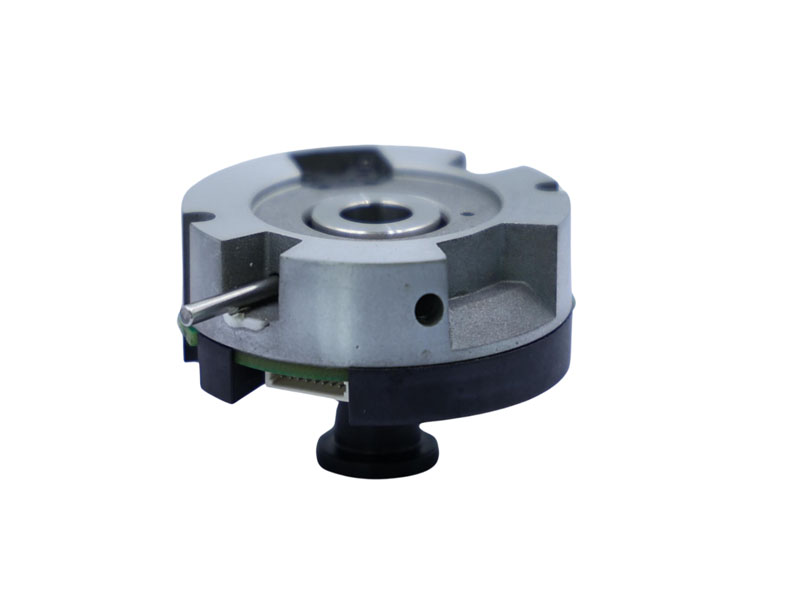

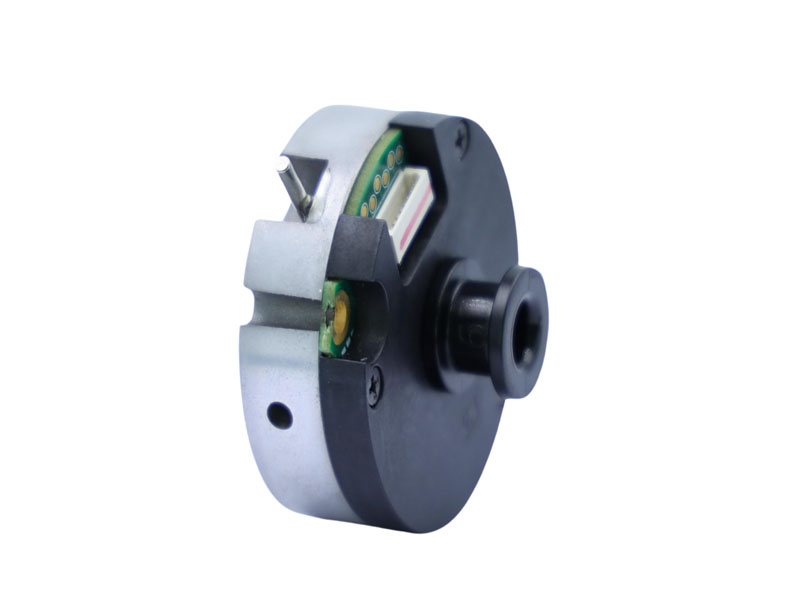

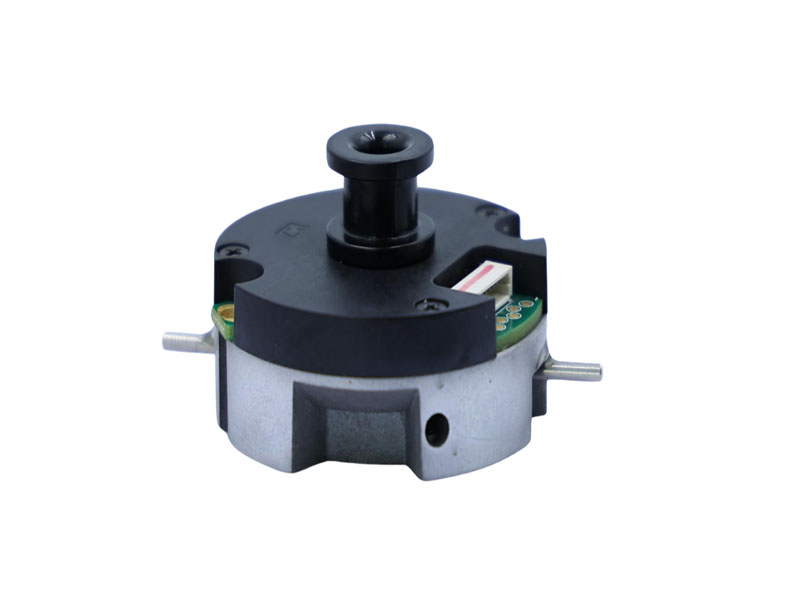

L’encodeur absolu de la série de RS Bearingless est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.
.
Offre une précision de positionnement absolue ultra-élevée avec une résolution jusqu’à 23 bits à un tour et 16 bits à plusieurs tours pour des applications rotatives et servo précises.
L’architecture compacte et sans roulement permet une intégration transparente dans les systèmes de contrôle servo-entraînés et les ensembles industriels à espace limité.
L’interface différentielle RS485 fournit une communication fiable et rapide jusqu’à un débit en bauds de 2,5 MHz pour les environnements d’automatisation exigeants.
Performance résiliente sur une large plage de température (-20°C à +105°C), avec une faible consommation de courant (<100mA) et une résistance aux vibrations/chocs.
La conception conviviale prend en charge une variété de diamètres d’arbre (6mm, 8mm), la personnalisation multi-protocole, et la résistance robuste aux pertes de puissance via la batterie de secours.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| Série RS | Série RS Bearingless encodeur absolu | 10pcs | 10 boîtes | 0.38kgs | 0.3kgs | 100pcs | 310*130*45mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| Numéro de pièce | Interface |
Les Dimensions
(mm) |
Plages de résolution | Compteur de résolution |
La Communication fréquence |
La température fonctionnante |
La Communication fréquence |
Vitesses de fonctionnement |
Protection des données La Structure |
Empreinte 3D | Fiche technique | échantillon |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
