Détails détailsLa température fonctionnante -20 ℃ ~+105 ℃
Consommation actuelle < 100mA
Tension de batterie 3.6V DC
Tension de défaut de batterie 2.5V
Tension d’avertissement de batterie 3.1V
Production différentielle
Alimentation simple 5V
Temps de montée/chute autour de 100ns
Résistance isolée 50mω
Résolution 131072(17bit)~ 16777216(24bit) | Moment d’inertie 0.21kg·mm2 | |
| 16 bits multi-tour résolution compteur | ||
Précision de positionnement absolue -(dépend de la précision de rotation de l’arbre du moteur) Remarque: la précision spécifique dépend du moteur | Accélération angulaire du Rotor Pendant l’alimentation ≤80000rad/s2 Quand batterie alimenté ≤4000rad/s2 | |
Répétition plaçant l’exactitude <±3 Seconde angulaire
Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Choc mécanique Accélération d’impact 980m/s2 11ms. Impact 3 fois dans chaque direction, totalement 18 fois | |
| Avertissement de panne de tension de batterie | vibrer 10 à 55Hz, en gardant l’amplitude de 1.5mm Accélération entre 55 et 2000Hz is98ms2 XYZ 2 heures par direction axiale,6 heures au total | |
| Interface RS485 | ||
| Fréquence de Communication ≤16K | ||
| Taux de Baud 2.5MHz | La température fonctionnante -20 ℃ ~+105 ℃ | |
Entrez la déviation admissible de la pente de l’arbre Angle :0.1° Axiale endplay:<0.1mm Sortie radiale :<0.01mm | Humidité Relative ≤90% (40℃/21d, Sur la base de la norme EN 60068-2 -78) sans condensation. | |
| Vitesses de fonctionnement jusqu’à 6000rpm | Degré de protection IP40 |
goupille Numéro de téléphone | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Définition du Signal | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | N ° de catalogue | PE PE |
| câble La couleur | rouge | noir | bleu | jaune | brun | blanc | Maille blindée |
| Nom et prénom | spécification | Catégorie de force | La quantité | Poste de candidature |
Hex douille vis avec threadlocker | L *6 | Niveau 9,8 | 1 pc | Extrémité de l’arbre |
Hex douille vis avec threadlocker | M2.5*12 | Niveau 9,8 | 2 pc | Corps de l’encodeur |

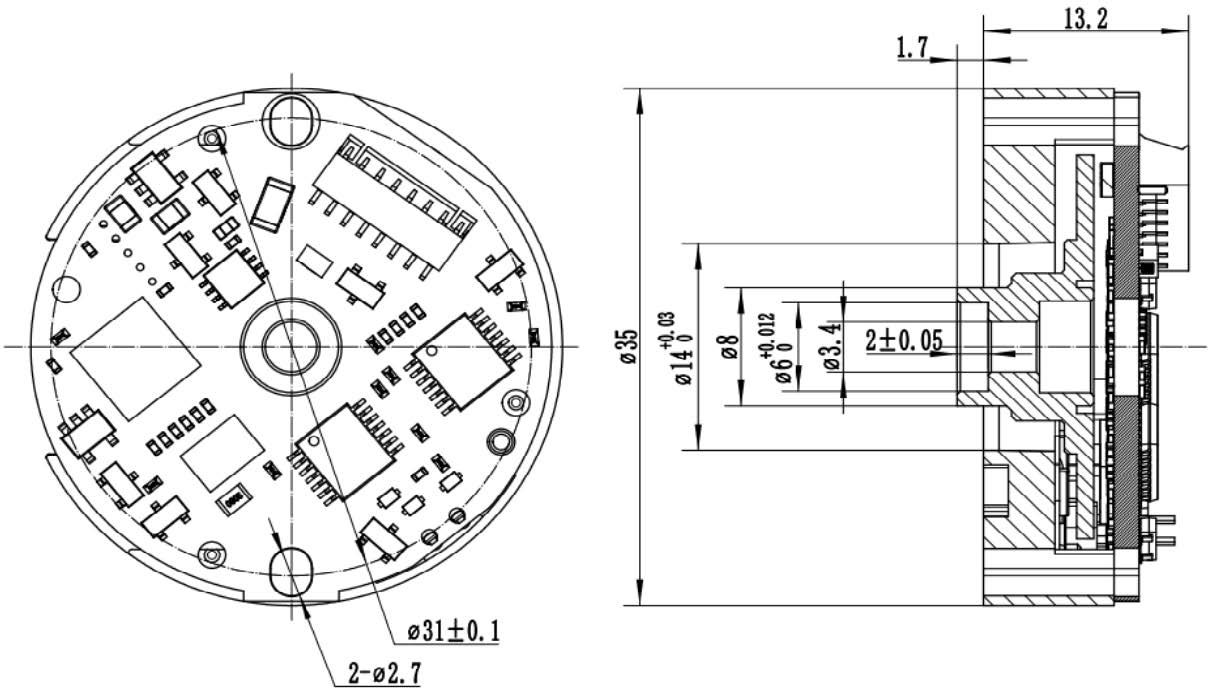

RSU3506 dessin mécanique de Dimension

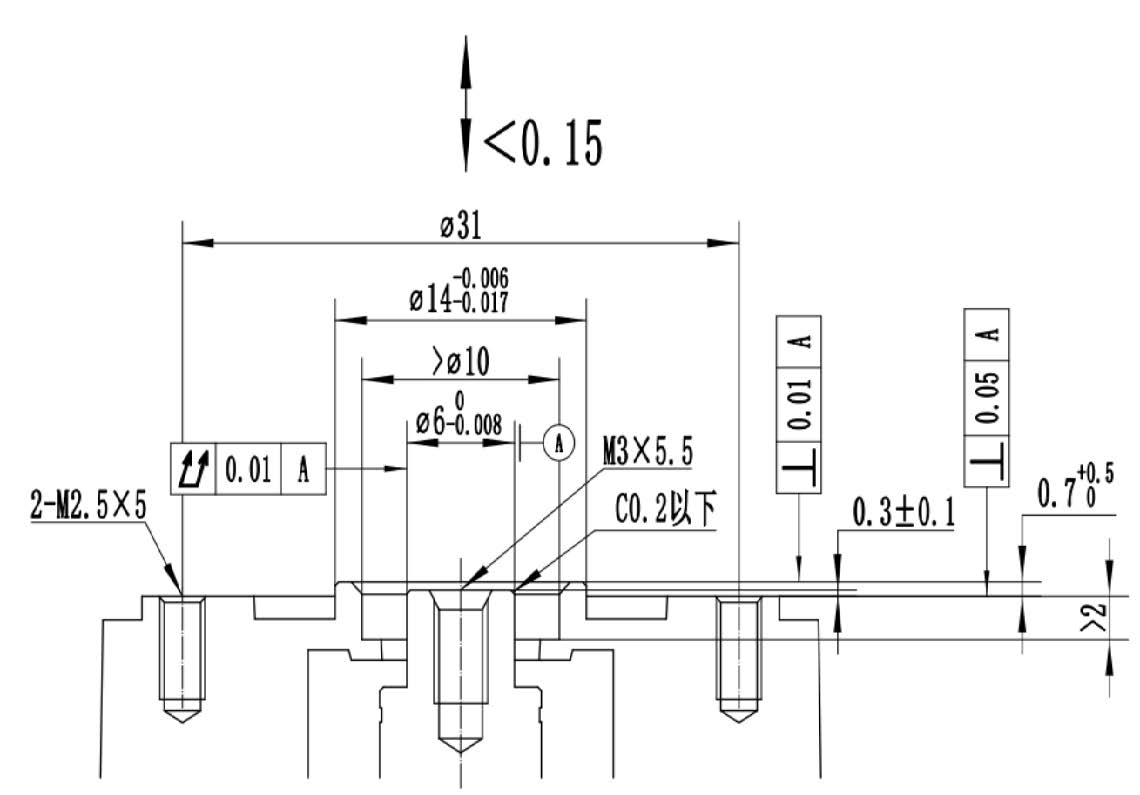

RSU3506 Dimensions recommandées côté moteur

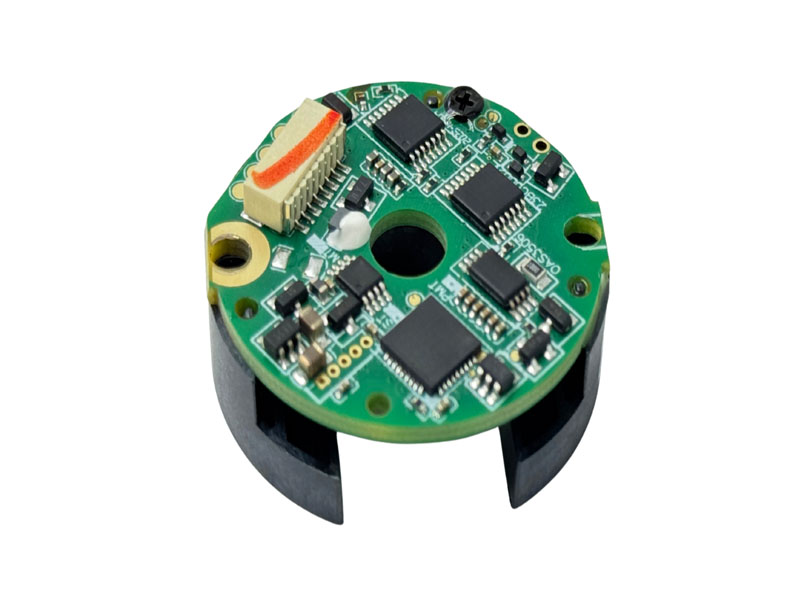

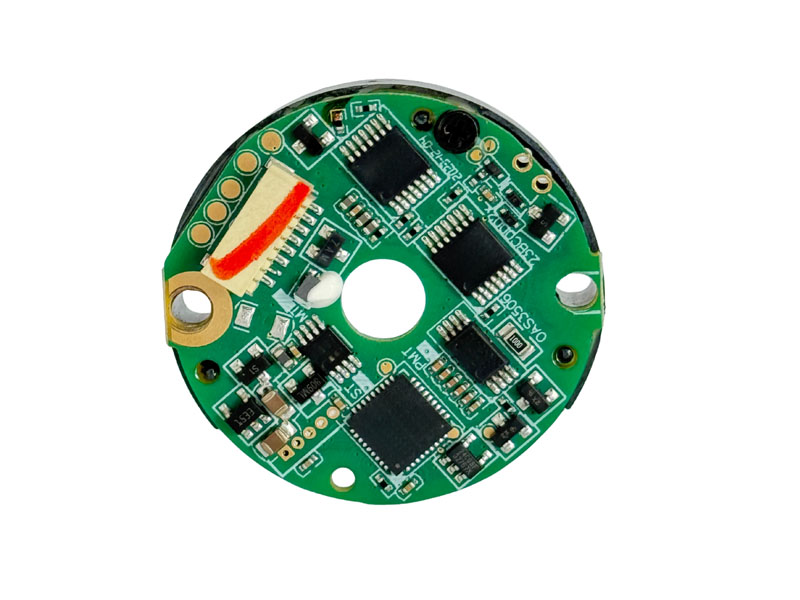

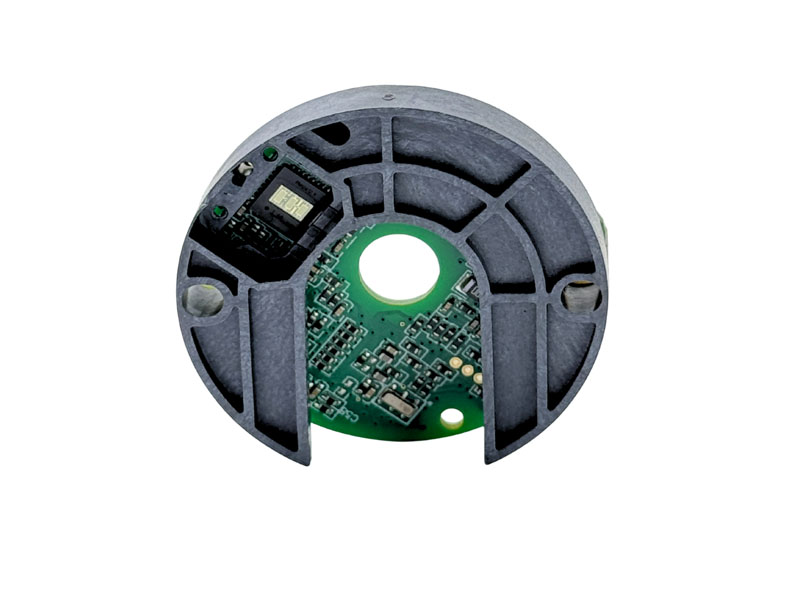

Le codeur absolu RSU3506 bearingless est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.
Le positionnement absolu haute résolution avec une résolution jusqu’à 24 bits à un tour et 16 bits à plusieurs tours assure une rétroaction précise.
La conception compacte et sans roulement avec un faible moment d’inertie (0,21 kg·mm²) permet une réponse rapide et une durée de vie plus longue du système.
L’interface de communication RS485 fiable prend en charge la transmission de données à grande vitesse avec des débits en bauds jusqu’à 2,5 MHz.
La large plage de température de fonctionnement (-20°C à +105°C) et l’excellente résistance mécanique aux chocs et aux vibrations assurent la durabilité.
Permet des déviations axiales et radiales d’arbre avec des tolérances mécaniques serrées pour une intégration sans couture dans divers systèmes de moteur.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| RSU3506 | RSU3506 codeur absolu sans roulement | 10pcs | 10 boîtes | /kg | /kg | 100pcs | 310*130*45mm |
