Détails détailsLa température fonctionnante -20 ℃ ~+105 ℃
Consommation actuelle < 120mA
Tension de batterie 3.......6V DC
Tension de défaut de batterie 2.5V
Tension d’avertissement de batterie 3.1V
P Production différentielle
Alimentation simple 5V
Temps de montée/chute autour de 100ns
Résistance isolée 50mω
Résolution 8388608 (23bit) ~ 33554432 (25bit) | Moment d’inertie 0.68kg·mm2 | |
| 16 bits multi-tour résolution compteur | ||
Précision de positionnement absolue <±50 secondes angulaires Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Accélération angulaire du Rotor Pendant l’alimentation ≤80000rad/s2 Quand batterie alimenté ≤4000rad/s2 | |
Répétition plaçant l’exactitude <±3 Seconde angulaire Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Choc mécanique Accélération d’impact 980m/s2 11ms. Impact 3 fois dans chaque direction, totalement 18 fois | |
| Avertissement de panne de tension de batterie | vibrer 10 à 55Hz, en gardant l’amplitude de 1.5mm Accélération entre 55 et 2000Hz is98ms2 XYZ 2 heures par direction axiale,6 heures au total | |
| Interface RS485 | ||
| Fréquence de Communication ≤16K | ||
| Taux de Baud 2.5MHz | La température fonctionnante -20 ℃ ~+105 ℃ | |
Entrez la déviation admissible de l’arbre Axial:±0.5mm Radial:±0.02mm Dip Angle :0.1° axiale endplay:<0.1mm Radial Epuisement :<0.01mm | Humidité Relative ≤90% (40℃/21d, Sur la base de la norme EN 60068-2 -78) sans condensation. | |
| Vitesses de fonctionnement jusqu’à 6000rpm | Degré de protection IP40 | |
| Diamètre de l’arbre: axe d’un cône ø10 Cône 1:10 |
Définition du Signal | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | P |
| câble La couleur | rouge | noir | bleu | jaune | brun | blanc | Maille blindée |
RZ7810A dessin de Dimension mécanique
À travers le trou
Angle d’engagement de 45°
MD1510-701AMechanical Dimension dessin
MN3010-701A dessin mécanique de Dimension

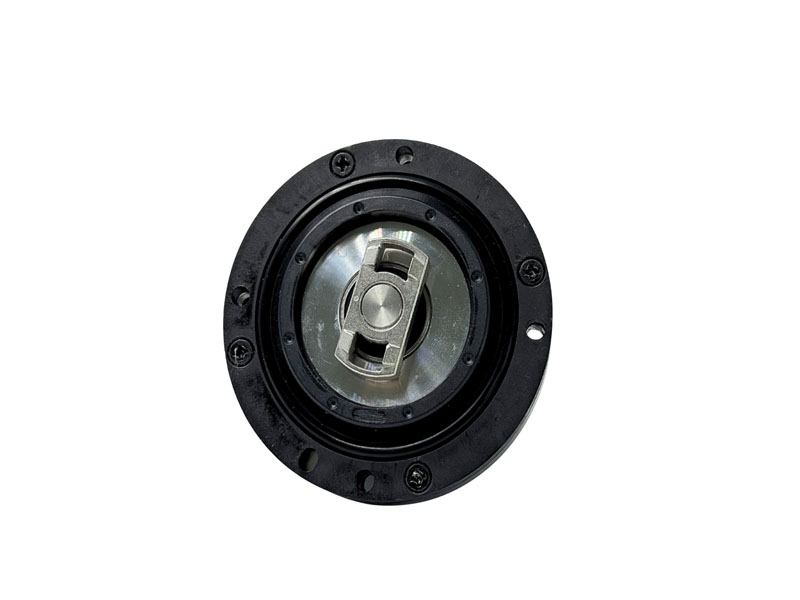

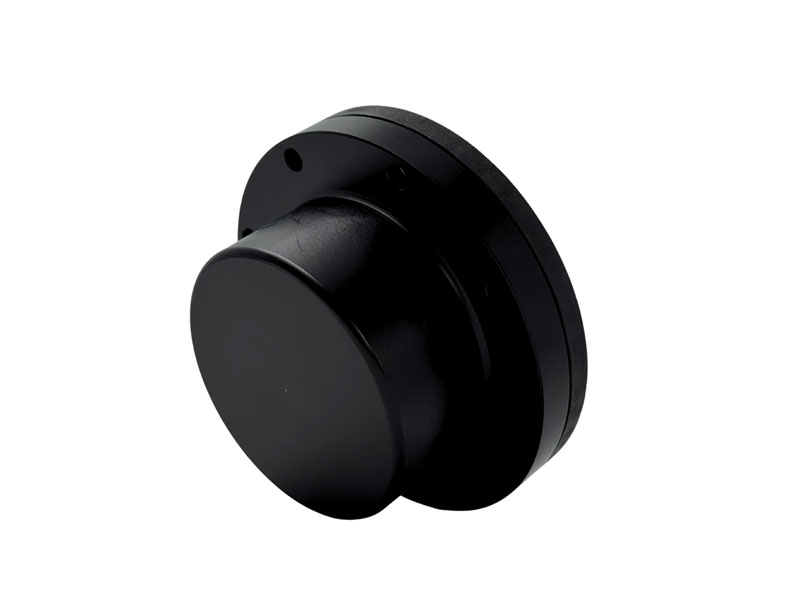

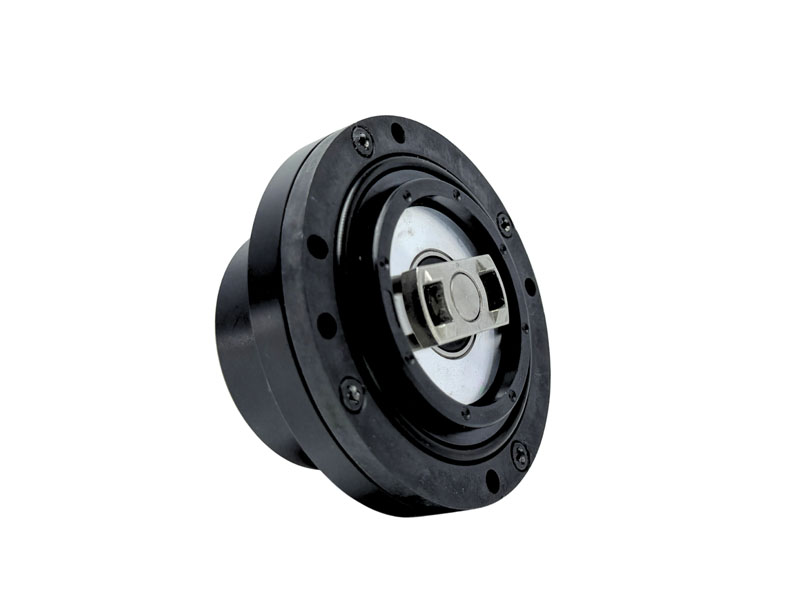

RZ7810 23-25Bit encodeur absolu multi-tours Est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.
.
Le positionnement absolu à haute résolution avec un comptage à un tour de 23 bits à 25 bits et à plusieurs tours de 16 bits assure une rétroaction précise.
Design Compact monté sur roulement avec un boîtier robuste de 78mm de diamètre pour un montage industriel robuste.
L’interface de communication RS485 fiable prend en charge le transfert de données à grande vitesse à des débits en bauds jusqu’à 2,5 MHz.
Une large plage de températures de fonctionnement de -20°C à +105°C avec une excellente résistance aux chocs et aux vibrations améliore la durabilité.
Supporte les déviations axiales et radiales d’arbre avec des tolérances mécaniques serrées pour une intégration en douceur dans les systèmes servo.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| RZ7810 | RZ7810 23-25Bit encodeur absolu multi-tours | 10pcs | 10 boîtes | /kg | /kg | 100pcs | 310*130*45mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| Numéro de pièce | Interface |
Les Dimensions
(mm) |
Plages de résolution | Compteur de résolution |
La Communication fréquence |
La température fonctionnante |
La Communication fréquence |
Vitesses de fonctionnement |
Protection des données La Structure |
Empreinte 3D | Fiche technique | échantillon |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
