Détails détailsLa température fonctionnante -20 ℃ ~+105 ℃
Consommation actuelle < 100mA
Tension de batterie 3.6V DC
Tension de défaut de batterie 2.5V
Tension d’avertissement de batterie 3.1V
P Production différentielle
Alimentation simple 5V
Temps de montée/chute autour de 100ns
Résistance isolée 50mω
Résolution 131072(17bit) 8388608(23 bit) | Moment d’inertie 0.68kg·mm2 | |
| 16 bits multi-tour résolution compteur | ||
Précision de positionnement absolue <±50 secondes angulaires Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Accélération angulaire du Rotor Pendant l’alimentation ≤80000rad/s2 Quand batterie alimenté ≤4000rad/s2 | |
Répétition plaçant l’exactitude <±3 secondes angulaires Note: l’exactitude spécifique dépend du moteur et de l’ajustement mécanique d’assemblée | Choc mécanique Accélération d’impact 980m/s2 11ms. Impact 3 fois dans chaque direction, totalement 18 fois | |
| Avertissement de panne de tension de batterie | vibrer 10 à 55Hz, en gardant l’amplitude de 1.5mm Accélération entre 55 et 2000Hz is98ms2 XYZ 2 heures par direction axiale,6 heures au total | |
| Interface RS485 | ||
| Fréquence de Communication ≤16K | ||
| Taux de Baud 2.5MHz | La température fonctionnante -20 ℃ ~+105 ℃ | |
Entrez la déviation admissible de l’arbre Axial:±0.5mm Radial:±0.02mm Dip Angle :0.1° axiale endplay:<0.1mm Radial Epuisement :<0.01mm | Humidité Relative ≤90% (40℃/21d, Sur la base de la norme EN 60068-2 -78) sans condensation. | |
| Vitesses de fonctionnement jusqu’à 6000rpm | Degré de protection IP40 | |
| Diamètre de l’arbre: axe d’un cône ø10 Cône 1:10 |
Définition du Signal | 5V | GND: | 485+ + | 485- formation professionnelle | Batterie + | Batterie GND | P |
| câble La couleur | rouge | noir | bleu | jaune | brun | blanc | Maille blindée |
RZH4409A dessin de Dimension mécanique
RZL4409A dessin de Dimension mécanique
RZ4809A dessin de Dimension mécanique
RZL4408A dessin de Dimension mécanique
RZL4408A dimensions recommandées d’extrémité de moteur
Note: les ressorts de plaque sont sélectionnés en fonction de la taille de l’extrémité du moteur
MP4409-002A-40 (c-type-montage trou d40 plaque ressort dimension mécanique diagramplate sprin
MP4409-001A-55 (d-type-montage trou d55) plaque ressort dimension mécanique diagramplate sprin
MP4409-003A-40 (cl-type-montage trou d40) plaque ressort dimension mécanique diagramplate sprin

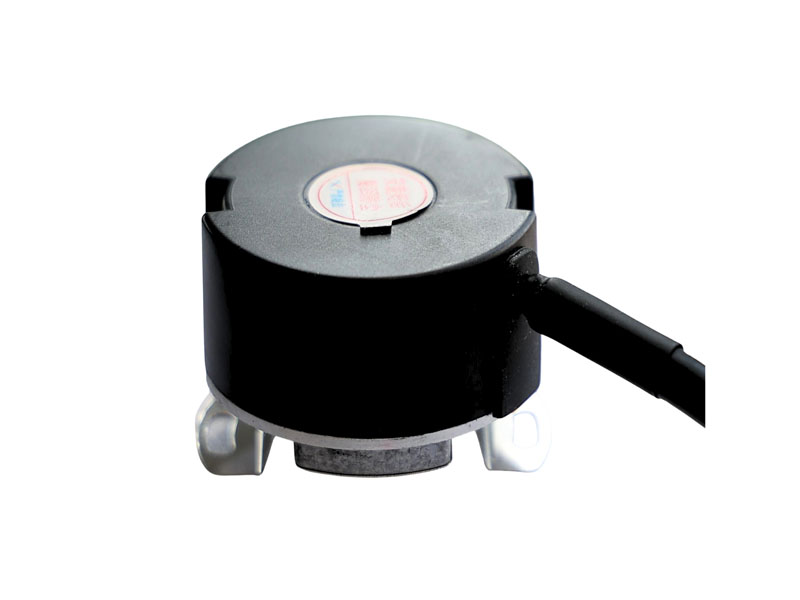

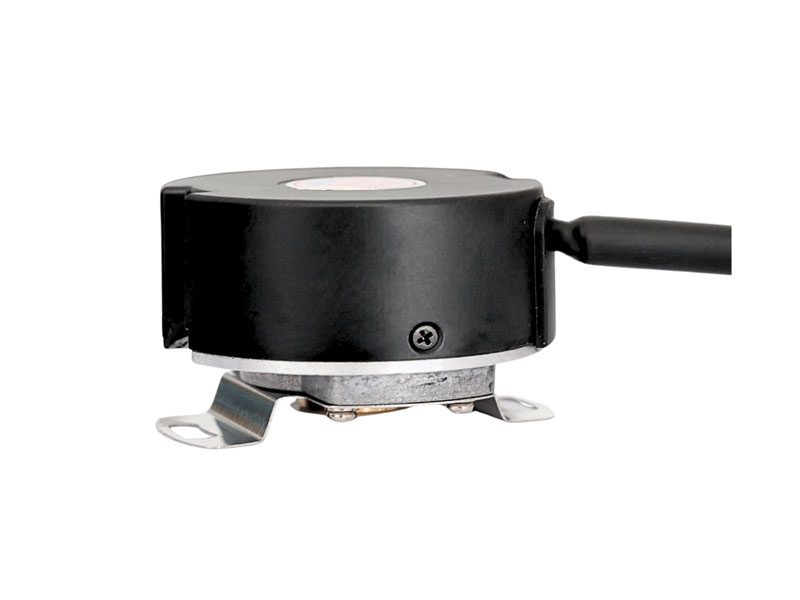

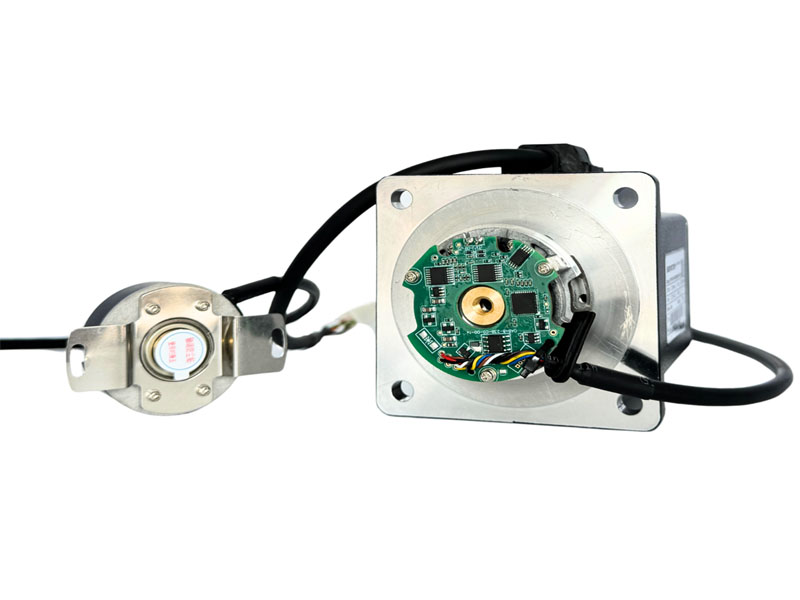

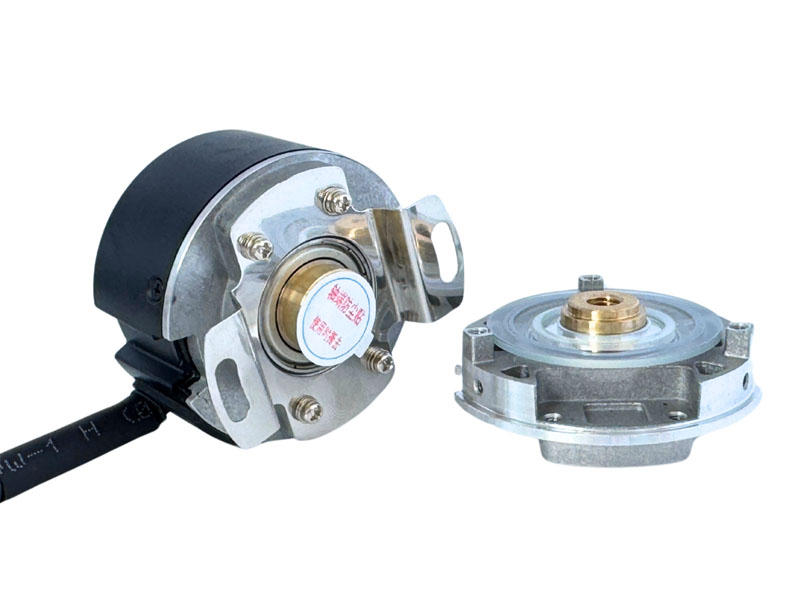

RZ44 & série RZ48 portant encodeur absolu pour moteur Servo Est principalement utilisé pour le système de contrôle servo-entraîné. Fournir l’information de rétroaction et les signaux auxiliaires requis par les unités précises de contrôle de la position et de la vitesse du système.
La résolution jusqu’à 23 bits à un tour et 16 bits à plusieurs tours fournit un positionnement absolu ultra-précis.
La conception robuste des roulements avec arbre cône (cône 1:10) assure la stabilité mécanique et l’intégration facile.
L’interface numérique RS485 fiable prend en charge la communication rapide avec des débits en bauds jusqu’à 2,5 MHz.
Large plage de température de fonctionnement (-20°C à +105°C) et haute résistance aux chocs/vibrations répondent à des conditions industrielles difficiles.
Les dimensions compactes (44mm et 48mm de diamètre extérieur) et les multiples options de montage améliorent la polyvalence et la compatibilité.
| Article: | Description Description | Qté/boîte | boîtes /Carton | G.d. | N ° de catalogue | Qté: /Carton | Taille de paquet |
| RZ44 et RZ48 | RZ44 & série RZ48 portant encodeur absolu pour moteur Servo | 10pcs | 10 boîtes | /kg | /kg | 100pcs | 310*130*45mm |
Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.
| Numéro de pièce | Interface |
Les Dimensions
(mm) |
Plages de résolution | Compteur de résolution |
La Communication fréquence |
La température fonctionnante |
La Communication fréquence |
Vitesses de fonctionnement |
Protection des données La Structure |
Empreinte 3D | Fiche technique | échantillon |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
