UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW

  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW
  • UZ4809 HS 48mm creux arbre incrémentiel encodeur avec Commutation UVW

Fiche technique

Empreinte écologique

Ce, RoHS

Catalogue Catalogue

Demandez votre devis aujourd’hui

Pour votre devis personnalisé, veuillez remplir le formulaire ci-dessous. Si vous avez besoin d’une assistance immédiate, n’hésitez pas à nous contacter: liya@epoch-electronic.com.

Données techniques Informations de commande Tous les moufles

Modules de puissance DC-DC

Convertisseurs DC-DC personnalisés Explorez les convertisseurs DC-DC

Produits d’encodeur

Explorez l’encodeur rotatif

Produits de capteurs

Produits de contrôle de fréquence

Produits connexes

[délai d’exécution]Expédition rapide en usine: gestion des canaux à haute efficacité

N ° de catalogueZ Z Z Z4809-HS - encodeur incrémentiel à arbre creux de 48mm avec C Commutation N ° de catalogueV VL l

Encodeur rotatif industriel à paliers incrémentaux à haute fiabilité et ultra-protégé. Conçu comme un échangeur de drop-in professionnel exact pour l’héritage standardTamagawa OIH48Série,,,,,présentant des profils structuraux optimisés,,,,,une immunité élevée contre les distorsions de ligne, et un alignement de dimensionnement mécanique parfait.

[aperçu] N ° de catalogueZ4809-HS Introduction du produit & résumé des caractéristiques (haute fidélité Datasheet)

Un codeur rotatif optique mince 48mm à arbre creux avec retour intégré 6 canaux (voies de commutation A A A/B B B/Z et U/V/W). Conçu pour la compatibilité directe 1:1 Tamagawa OIH48, économisant la profondeur axiale critique (épaisseur 32,8 mm) tout en offrant une excellente immunité électromagnétique.

[noyau]Définitions du plan d’ingénierie de base
Enveloppe du châssis
Dia. 48,0 mm
Protection radiale de l’espace
Epaisseur axiale
32,8 mm
Profil extrêmement bas
Alésage intégré
Dia. 9mm
H7 ajustement haute précision

[fonction]Robustesse de l’environnement du produit:

  • Bien protégé:L’étanchéité robuste avancée protège les composants contre la poussière ambiante, la condensation et les variations dynamiques de température.

  • Réponse haute fréquence:Des boucles de détection optique rapides empêchent tout décalage de positionnement aux fréquences maximales.

  • Composants de haute fiabilité:Des contrôles rigoureux de conception de fabrication garantissent une baisse de performance nulle pendant les longues durées de vie industrielle dans les portiques intenses ou les champs CNC.

[noyau]Capacités matérielles cibles:

  • G Gamme de résolution:Nombre d’impulsions personnalisables de 1000 jusqu’à 5000 limite CPR (Standard: 1024 CPR).

  • Sorties différentielles:Signaux complets de conducteur de ligne standard RS-422 (technologie de puce AN ° de catalogue26LS31).

  • Fréquence de comptage:Seuil de réponse haute fréquence jusqu’à 500 kHz limite de suivi.

  • Température de travail:Entièrement évalué et qualifié de -20 °C à +105 °C limites de fonctionnement.

  • Entrée de tension:Alimentation unique 5V DC (tolérance de ±5%).

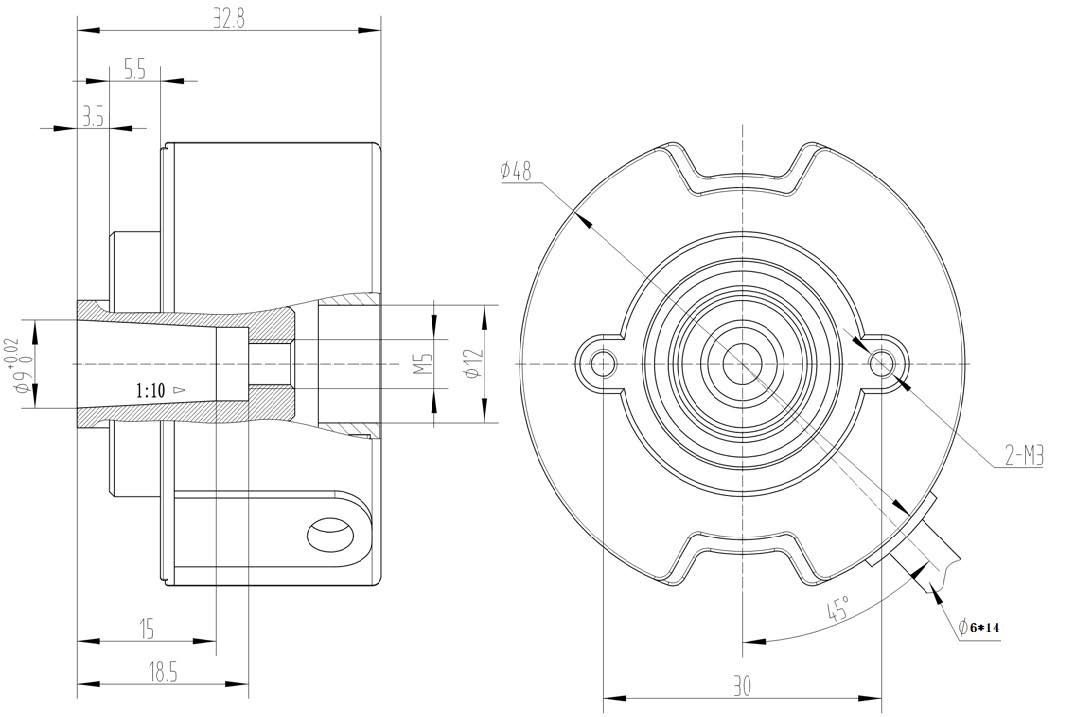

[plan] UZ4809-HS caractéristiques mécaniques & Dimension Layout

Ci-dessous est le dessin dimensionnel dynamique haute fidélité représentant les limites physiques de laépoque UZ4809 codeur Compact d’arbre creuxSérie. Les vérifications d’installation sont fortement recommandées sur l’axe d’extrémité du moteur pour confirmer l’alignement de remplacement direct:

       [plan]

[modèle CAD produit omis pour une compatibilité sûre]

UZ4809 Mechanical Dimension Drawing

             Pour éviter tout conflit de publication avec les vérificateurs de sécurité de sites web stricts (WAF/ pare-feu), les balises SVG complexes sont gracieusement omises.
       Géométrie de dimensionnement Standard:Enveloppe extérieure enveloppe OD dia. 48,0 mm [unused_word0006] épaisseur axiale 32,8 mm [unused_word0006] diamètre de manchon d’arbre creux. 9mm (terre H7 tolérances de haute précision).
[noyau]Calibrage d’assemblage vérifié & ajustements opérationnels:

  • Précision de manchon d’arbre:Les tailles d’alésage correspondent exactement àDia. 9mmAvec des tolérances de haute précision au sol H7.

  • Dégagement de montage de ressort à lames:Hautement compatible avec 2 points standardd40Modèles de montage (clips ressort Type C/CL) et 4 pointsd55Modèles (clips ressort de Type D).

  • Assemblage dimensionnement alignement symétrique:Vérifiez les limites d’espacement et les détails d’accouplement de votre arbre moteur cible pour garantir une rotation concentrique en douceur.

  • Configuration d’incidence:Les roulements à billes rigides intégrés à rainure profonde soutiennent la rotation dynamique double régulière sur une longue durée de vie.

[électrique] UZ4809-HS garanti électrique & propriétés opérationnelles

Attribut de spécificationNormes techniques garanties (alignement d’approvisionnement TS5212N/OIH48)
Modèle de Code de familleÉpoque série UZ4809
Douille moyeu tolérances d’alésageDia. 9mm (normes précises de dégagement H7 mises à la terre)
Résolutions de ligne (programmable personnalisé)1024 CPR (accepte les impulsions personnalisées: 1000, 1024, 2000, 2048, 2500, jusqu’à 5000 limites de CPR)
Biais alimentation DC entréeSimple +5V entrée DC ± Standard de tension de 5% (L5: sortie de conducteur de ligne, alimentation 5V DC)
Signalisation de forme d’onde de sortieCanaux complémentaires différentiels RS-422 (incrémentiels A, B, Z + Commutation U, V, W avec signaux complémentaires inverses)
Chipset de pilote de sortie intégréAdvanced AM26LS31 IC (conducteur de ligne standard de l’industrie avec protection EMI supérieure)
Seuil de fréquence à haute détectionTaux de réponse limite jusqu’à 500 kHz
Enveloppe de fonctionnement à l’extérieur du diamètreDia. Châssis de 48,0 mm (épargne un dégagement vital sur les unités génériques de 48mm)
Limites de travail ambiantesTempérature de fonctionnement de -20 °C à +105 °C

[formes d’onde] UZ4809-HS Phase de forme d’onde de sortie & alignement électrique

Passez en revue nos équations de forme d’onde de synchronisation de phase mécanique standard et d’alignement cartographiées ci-dessous. Ceux-ci représentent les sorties de signaux numériques stables requises pour un retour de contrôle du pilote servo sans couture:

       [formes d’onde]

[diagramme de Phase de forme d’onde omis pour la compatibilité]

UZ4409 Encoder Output Phase

             Séquence de Phase par défaut:Sorties d’onde numérique quadrature Standard. La Phase A conduit la Phase B pendant la rotation CW du manchon (vu de l’extrémité de fixation du manchon).       Limites de rapport de cycle de service actif: 50% ± 10%. La Phase du Signal Z est alignée au centre actif (période de largeur du Signal de 1T).
[formes d’onde]Règles certifiées d’alignement des signaux:

  • Phase de Direction de rotation:La Phase A du Signal conduit la Phase B en tournant dans le sens contraire des aiguilles d’une montre (CCW), vu de l’extrémité de montage du manchon de l’arbre d’encodeur.

  • Tolérances de largeur de Cycle de Quadrature:Largeurs d’impulsions X1, X2 = 0,25t ± 0,1t, où la période de cycle T = 360 degrés ÷ N (avec N comme nombre d’impulsions de ligne cible).

  • Index largeur d’impulsion:La Phase de référence Z de haute précision a une largeur standard de 1T ± 0.5T, parfaitement alignée et centrée sur les transitions d’état actives.

[astuce] Guide d’approvisionnement non-ingénieur:Soyez assuré que ces expressions mathématiques représentent les lois physiques standard des encodeurs numériques premium. Les signaux de quadrature de Phase A/B définissent de manière transparente la rotation et la rétroaction de la trajectoire de direction, tandis que la Phase Z représente une impulsion de référence d’indice zéro singulière et extrêmement précise par révolution complète. Ces caractéristiques de phase correspondent parfaitement aux unités anciennes d’origine, permettant un échange électrique direct sans avoir besoin de recalibrations de contrôleur ou de retouches de programme PLC!

[montage] UZ4809-HS ressorts à lames accessoires Options de sélection de montage

Nous fournissons des supports de ressorts en élastomère de première qualité pour assurer un jeu mécanique nul et s’adapter aux différentes limites du boîtier du moteur. Choisissez la variante de support de montage correspondant à vos dégagements de dimensionnement spécifiques:

       [montage][modèle de support d’accouplement omis pour la compatibilité]

UZ4409 Mechanical Dimension Drawing of Leaf Spring MP4409-002A-40

Dessin de Dimension mécanique du ressort à lames MP4 - P4409-002A-40 (Type C - trou de montage d40)

UZ4409 Mechanical Dimension Drawing of Leaf Spring MP4409-001A-55

Dessin de Dimension mécanique du ressort à lames MP4409-001A-55 (Type D - trou de montage d55)


UZ4409 Mechanical Dimension Drawing of Leaf Spring MP4409-003A-40

Dessin de Dimension mécanique du ressort à lames MP4409-003A-40 (trou de montage Type cl d40)

             Les accessoires Standard haute performance anti-jeu élastomère à ressort plat sont fournis:
       Type C ressort ajustement:Diamètre du cercle de pas d40 disposition centrale.
       Type D ressort ajustement:Diamètre du cercle de pas d55 disposition centrale.
Modèle accessoire référencePas de trou de montageApplication primaire/limites de dégagement
MP4409-001A-55Type D — Emplacement d55Excellent choix pour l’espacement des marges sur les plus grands chapeaux de rétroaction servo. Correspond aux grandes empreintes standards.
MP4409-002A-40Type C — Emplacement d40Meilleure conformité à l’alignement mécanique pour les supports de moteur serrés et compacts de 44mm de diamètre.
MP4409-003A-40Type CL — Emplacement d40Clip à ressort mince personnalisé à faible surplomb conçu pour les limites spatiales extrêmes dans les micro-moteurs.

* Note de montage: manipulez les ressorts à lames avec soin lors de l’installation. Empaqueter les composants à l’intérieur d’enveloppes antistatiques de protection lorsqu’ils ne sont pas montés sur les arbres du moteur.

[commande]Configuration de commande, Guide de sélection & définition de câblage

Utilisez la matrice de décodage spécialisée en 11 étapes du catalogue officiel ci-dessous pour spécifier des pièces de modèle personnalisées correspondant à vos tolérances de câblage électrique et d’arbre:

U        Z        48        09        G        M        1024        P4        C        L5        L 0.15m
1. Nom de la série          U — incrémentiel
2. Formulaire du produit          Z — Incidence intégrée
3. Diamètre extérieur          48 — Boîte extérieure de 48mm
4. Axe diamètre de l’alésage          09 — Manchon Standard 9mm
5. Matériel de noyau de disque          G — Disque en verre optique standard
6. Configuration de la boucle de Circuit          M — Conception à haute immunité
7. Résolution de pouls (CPR)          1024 — Sortie ligne dynamique
8. Électrodes à canaux          P4 — 4 électrodes actives
9. Ressort à lames montées          C — Montage de pas à double point
10. Tension d’alimentation          L5 — Sortie de conducteur de ligne, option d’alimentation 5V DC
11. Dimensionnement de sortie de câble          G0.15m — Standard 0,15 m avance
Colonne de CodeOptions/valeursDétails & spécifications ventilation
1. Nom de sérieUClassification des encodeurs de série incrémentielle (Type d’encodeur incrémentiel Standard)
2. Formulaire du produitL/lZ:Profil épais Standard, y compris roulements à haute température intégrés
L:Type comprimé mince/profil bas contenant des ensembles de roulement compacts
3. Diamètre extérieur48, 44, 35Limite de profil dynamique de boîtier externe (options 48mm / 44mm / 35mm)
4. Trou de manche Dia09, 08, 06, 08, 06Code des dimensions de l’alésage de la manche (À partir de 09:9mm,Heure 08:Espace de 8mm,À partir de 06:Espace de 6mm basé sur des spécifications)
5. Type de disque de détectionMylar, verreMylar:Disque optique de base en polyester;Verre:Disque en verre optique précis standard
6. État du CircuitL/lL:Disposition conventionnelle (ligne de Circuit conventionnelle)
L:Omettre la disposition de la ligne (Circuit à haute efficacité intégré par Bus)
7. Impulsion de résolutionDe 1000 à 5000Configurations Standard: 1000, 1024, 2000, 2048, 2500, 5000 impulsions par révolution
8. Pôles de CommutationP2, P3, P4, P5Numéro de contre-électrode représentant les paires de pôles du moteur (P2: 2 / P3: 3 / P4: 4 / P5: 5)
9. Leaf Spring BracketC, D, CLC:Pas de trou de montage d40 (pas de Type C)
D:Pas de trou de montage d55 (pas de Type D)
CL:Conception de personnalisation compacte à faible surplomb (Type CL Pitch)
10. Tension d’alimentationL5Tension d’entrée (+5V limites de fonctionnement standard, option L5)
11. Dimensionnement de sortie de câbleG/G0.15mG:Câble plat de sortie;G0.15m:Usine Standard 0,15 mètre de longueur plat blindé câble d’alignement

[câblage]Connexions compactes matrice de fil (PDF réplication exacte)

Nos encodeurs prennent en charge deux protocoles standard de mise en page de terminal de câblage. Normalisez vos schémas de fil en fonction des matrices de couleurs ci-dessous:

[schéma]Option A: schéma de Circuit conventionnel (Style de matrice de 14 cœurs)

{/* Grn/Blk est rendu sous forme de points solides côte à côte verts et noirs pour une immunité WAF de 100% */}
Type de Terminal1234567
Ligne de SignalABZ-A (A-Bar)B (B-Bar)-Z (barre z)U
Couleur de câblevertblancjauneGrn/BlkWht/BlkYel/Blkbrun
Ligne de SignalVW-U (barre en u)-V (V-Bar)-W (W-Bar)CVC - CVC - VccGND::
Couleur de câblegrisOrangeBrn/BlkGry/BlkFr/BLKrougenoir

[schéma]Option B: protocole de mise en page à économie de fil (Style matrice 8-Core)

Type de Terminal12345678
Ligne de SignalABZ-A (A-Bar)B (B-Bar)-Z (barre z)VccGND
Couleur de câblebleuvertjauneBlu/BlkGrn/BlkYel/Blkrougenoir

[compatibilité]Cross-compatibilité & Guide de remplacement

Comparez les tolérances mécaniques primaires et les attributs électriques directement ci-dessous pour vérifier l’échange sans couture, l’ajustement équivalent de drop-in:

Critère techniqueEPOCH UZ4809 série Servo compacteTamagawa OIH48 norme héritageCompatibilité de remplacement Fit
Châssis diamètre extérieurDia. 48,0 mm taille du boîtierDia. 48,0 mmCorrespond aux dimensions standard du support extérieur OIH48 (ø 48mm) pour un montage direct 1:1.
Profondeur de l’enveloppe axiale32,8 mm d’épaisseur40 mmÉconomise 7.2mm de profondeur axiale (32.8mm vs 40mm), optimisant l’espace de l’enveloppe de ventilation.
Fréquence maximale de suiviTaux de réponse limite jusqu’à 500 kHz200 kHzDes limites de bande passante électrique de 500 kHz plus rapides pour les servocommandes à grande vitesse.
Intégration des signaux de câblageCanaux complémentaires entièrement intégrésNorme commune à 6 canauxIntégration de connecteur électrique sans couture avec une immunité de bruit différentielle RS-422 supérieure.
[mentions légales]Marque & interchangeabilité Sourcing Disclaimer:

  1. Toutes les marques de fabrique d’origine, les marques de commerce, les noms commerciaux et les codes de conception de produits exclusifs (tels que"TAMAGAWA", "OIH48", "TS5212", et"TS5212N") référencés dans cette matrice de références croisées, la fiche technique et les tableaux de comparaison sont la propriété exclusive de leurs détenteurs respectifs d’enregistrement de marque. Leur inclusion dans ces matériaux est strictement à des fins d’ajustement dimensionnel, de comparaison de montage mécanique et de référence équivalente d’interopérabilité électrique.

  2. EPOCHEst un fabricant de capteurs de rétroaction et d’encodeurs rotatifs entièrement indépendant. EPOCH maintient absolument zéro affiliation d’actifs, partenariat sous licence, agence de distribution autorisée, représentation d’entreprise, ou des accords d’approbation mutuelle avec l’un des propriétaires de marque d’origine nommés ici.

  3. Avant de déployer des équivalents alternatifs EPOCH pour la réparation d’équipement, la reconstruction de moteur ou la modernisation des commandes, il est fortement conseillé aux superviseurs techniques et aux spécialistes de l’intégration de vérifier de manière indépendante lesProfondeur d’installation exacte du boîtier, tolérances de dimension à l’intérieur du manchon d’arbre, résolution d’impulsions programmées par révolution (CPR), schémas d’ondes électriques échelonnés et plages de tension d’alimentationPour garantir une compatibilité opérationnelle sûre et parfaite dans des environnements industriels sévères.

[INDEX SEO]B2B Sourcing Query & Guide de compatibilité croisée d’échange

Définition de catégorie de catalogue primaire:        UZ4809-HS [unused_word0049] encodeur UZ4809 ⊑ encodeur d’arbre creux de 48mm
Modificateurs d’ingénierie vérifiés & classificateurs:        Codeur 6 canaux codeur à arbre creux avec UVW encodeur servo 48mm
Exact numéros de pièces OEM interchangeables croisés:        Tamagawa OIH48-5000 emon emon

[FAQ]Faq techniques (Compendium de remplacement des extraits de fonctionnalités)

Explorez les questions fréquentes sur laEPOCH UZ4809 codeur Compact d’arbre creuxSérie pour comprendre les alignements de remplacement:

[Q:]Qu’est-ce qui fait de l’époque UZ4809-HS le remplacement compatible Tamagawa OIH48 idéal?
L’époque UZ4809-HS est conçue comme un substitut mécanique mécanique et électrique 1:1 direct pour les codeurs standard OIH48. Il prend en charge les alignements de support externe standard de 48mm, et fournit une signalisation complète à 6 canaux (A, B, Z, et U, V, phases de commutation W) pour piloter des boîtiers de moteur à rétroaction servo AC/DC sans balais de haute performance.
[Q:]L’encodeur UZ4809 fournit-il à la fois des impulsions incrémentales et des pistes de commutation UVW?
Oui. UZ4809-HS est un codeur polyvalent à 6 canaux qui fournit des canaux incrémentaires haute fidélité (a, B, Z et leurs paires complémentaires inversées) ainsi que des signaux de commutation U, V, W pour l’alignement de la position des pôles secondaires. Il est entièrement qualifié pour les boucles servo modernes et les entraînements de joints robotisés.
[Q:]Quel est l’avantage physique de taille de la configuration d’arbre creux UZ4809?
Alors que les codeurs traditionnels de 48mm exigent 40mm de profondeur de boîtier axial, la disposition amincie de la UZ4809-HS ne mesure que 32,8 mm. Ce codeur à arbre creux de 48mm réduit l’encombrement axial de 7,2 mm, optimisant considérablement la ventilation à l’intérieur de l’armoire du moteur et diminuant l’inertie mécanique.
[Q:]Comment EPOCH garantit-il une intégrité de connexion robuste et une livraison rapide pour les commandes directes?
Le UZ4809-HS est livré avec des configurations de fonctionnement standard low-draw +5V et un câble plat blindé robuste. Grâce à notre chaîne d’approvisionnement prioritaire en usine, l’alésage mécanique sur mesure (8mm, 9mm, 10mm, ou 12mm) est entièrement fabriqué et soumis à des tests de résistance dans un délai rapide de 7 jours pour éviter les arrêts imprévus des lignes de production.
B2B usine directe RFQ Sourcing

Recevez un devis Sourcing personnalisé sous peu

Besoin de résolutions d’impulsion spécialisées, de tailles d’aléage de manchon non standard (moulues aux limites H7), ou de devis de contrat de commande en gros? Contactez directement notre bureau des ventes pour des détails d’expédition rapide.

Ou contactez le service commercial via la ligne d’expédition:@epoch-electronic.com....... Inclure votre résolution requise CPR, axe bore, et les quantités annuelles estimées.
Mentions légales & marque d’attribution:Tamagawa® et OIH48 sont des marques déposées de Tamagawa Seiki Co., Ltd. Tous les noms de fabricant, symboles, séries et descriptions utilisés dans le présent document servent uniquement à l’indexation de la compatibilité croisée nominale, aux renvois croisés et à l’identification des applications commerciales. Il n’y a aucune affiliation implicite, autorisation, parrainage ou approbation d’usine entre EPOCH et tout fabricant d’équipement d’origine (OEM). Tous les produits équivalents sur le marché des pièces de rechange fournis par EPOCH sont fabriqués selon des spécifications indépendantes et des normes de qualité ISO certifiées pour servir de remplacement fonctionnel physique et électrique de haute qualité.

Informations de commande

Informations de commande/numéro de pièce


UZ Series ordering information




absolute encoder shaft


Informations sur l’emballage


Article:Description Description

Qté/boîte

boîtes/Carton

G.d.N ° de catalogue

Qté:/Carton

Taille de paquet
UZ44Encodeur incrémental, diamètre extérieur 44mm10pcs10 boîtes0.8kgs0.7kgs100pcs340*180*47mm


Découvrez toutes les spécifications techniques en téléchargeant la fiche technique aujourd’hui.




Tout encodeur rotatif

Numéro de pièce Interface Les Dimensions
(mm) 		Plages de résolution Compteur de résolution La Communication
fréquence 		La température fonctionnante La Communication
fréquence 		Vitesses de fonctionnement Protection des données
La Structure 		Empreinte 3D Fiche technique échantillon
RZ35A08 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35A09 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06Q RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06S RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4408A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZH4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ4809A RS485 Φ48mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
UZ3509 RS485 Φ35mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4408 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4409 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4809 RS485 Φ48mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
RS972 / / / / / -40°C to +85°C / / /
RS970 / / / / / -40°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RF28 / / / Single/Multi-Turn / -40 °C ~+85 °C / / /
RT28 / / / Single/Multi-Turn / -40 °C ~+85 °C / / /
RF20 / / / Single/Multi-Turn / -40 °C ~+85 °C / / /
RR28 / / / Single/Multi-Turn / -40 °C ~+85 °C / / /
RS5 / / / Single/Multi-Turn / / / / /
RSG35 RS485 / 17-23 Bits Single/Multi-Turn ≤16K -20 ℃ ~+105 ℃ 16K 6000rpm IP40
RSU3506 RS485 / 17-24 Bits Single/Multi-Turn ≤16K -20 ℃ ~+105 ℃ 16K 6000rpm IP40
MS Series / / 17 Bits Single/Multi-Turn ≤16K -10℃～105℃ 16K ≤6000rpm /
RZ44 & RZ48 RS485 / 17-23 Bits Single/Multi-Turn ≤16K -20 ℃ ~+105 ℃ 16K 6000rpm IP40
RZ1337A RS485 / 25 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 12000rpm IP40
RZ7810 RS485 / 23~25 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 6000rpm IP40
RS Series RS485 / 17~23 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40

Application

Nouvelles recommandées

Nous nous engageons à fournir des composants électroniques innovants de haute qualité qui permettent aux industries d’atteindre une plus grande efficacité.

Copyright © 2024 Epoch Electronic Technology Co., LTD. All Rights Reserved.
