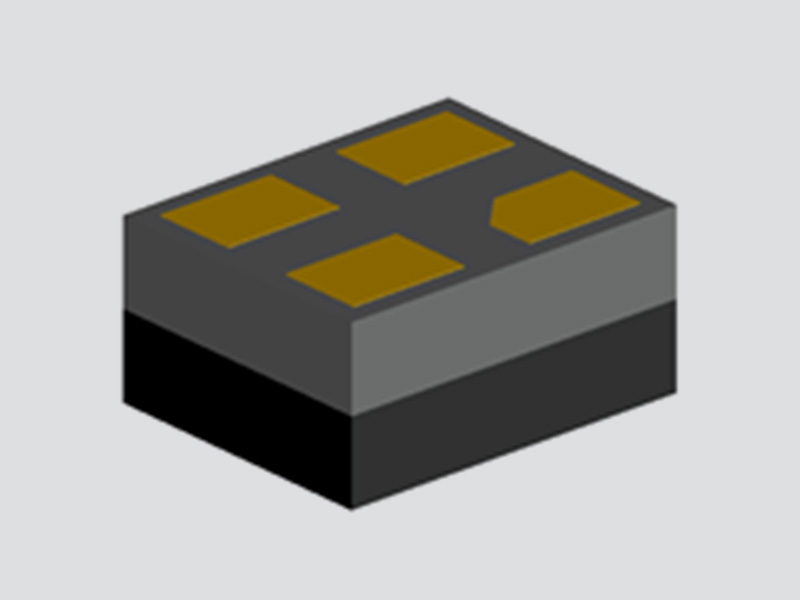

UDM2520I intégré DC/DC Buck Step-Down Module d’alimentation (entrée 2.3V-5.5V, sortie 0.8V-3.3V)

C C cA A aractéristiques

Inducteur de puissance intégré sur suB B bstrat en céramique de ferrite, très petite surface (5mm²), faible bruit EMI

Condensateur intégré dans un moule à paquet unique, haute fiabilité pour montage en surface

L La technologie de rectification synchrone réalise un rendement élevé

Fonction de commutation automatique de mode PFM/PL lM

Le mode PFM à basse tension d’ondulation est utilisé dans des conditions de charge légère

Atteint une précision de tension de 2% % % sur la plage de courant de pleine charge. Large tension d’entrée: 2.3. -V V V V V V V à 5,5 ans et plusV

Courant de charge Maximum: 600mon(dépendant de la tension de sortie)

T Tension de sortie fixe: 0.8V~3.3V(ensemble d’usine)

Démarrage en douceur interne et Protection contre les surintensités

Description Description Description

La série UDM2520I est un convertisseur buck DC-DC de faible puissance adapté aux applications encombrantes ou sensibles au bruit. Le dispositif est équipé d’un inducteur intégré sur un substrat en ferrite, ce qui réduit le bruit émis par les EMI et le bruit conduit. Il utilise également une encapsulation monobloc en plastique pour améliorer la fiabilité du montage.

En ajoutant des condensateurs d’entrée/sortie, il peut être utilisé comme une alternative à un régulateur LDO. Son faible bruit et sa facilité d’utilisation garantissent une qualité d’alimentation fiable.

L’appareil peut basculer en douceur entre le mode PFM et le mode PL lM en fonction du courant de charge. Dans des conditions de charge légère, il passe automatiquement en mode PFM pour prolonger la vie de batterie; Dans des conditions de charge plus lourdes, il passe automatiquement au mode PWM pour assurer la basse ondulation et le rendement élevé. L’appareil offre une excellente précision de la tension de sortie même en mode PFM. Il maintient une précision de tension de sortie de 2% sur toute la gamme de courant de charge (0 à 600mon).

Circuit d’application typique

CONFIGURATION des broches

 Fonctions goupille

Caractéristiques électriques

Évaluations maximales absolues

Caractéristiques électriques (Ta = 25℃)

1. Le condensateur externe (Cin : 4.7μF, Les couts : 10μF) devrait être placé près du dispositif pour assurer le bon fonctionnement.

2. Les caractéristiques ci-dessus ont été testées à l’aide du circuit d’essai décrit au point 8.

Description détaillée

Modes PFM/PWM

Si le courant de charge tombe à la plage de charge légère, l’alimentation au point de charge (POL) entre automatiquement en mode PFM. En mode PFM, l’appareil fonctionne en mode de courant discontinu avec des impulsions de commutation sporadiques pour maintenir un rendement élevé à des charges légères.

L’appareil utilise un contrôle à temps constant dans le fonctionnement PFM, ce qui produit une faible tension d’ondulation et une tension de sortie précise par rapport à d’autres architectures PFM. Grâce à cette architecture, la tension de sortie cc peut être maintenue à ±2% de la tension nominale. En augmentant la capacité de sortie, l’ondulation de tension de sortie en mode PFM peut être encore plus réduite.

La transition entre les modes PFM et PWM est fluide, et la valeur du courant de commutation entre les deux modes dépend de facteurs tels que Vin et Vout. Cependant, la plage de seuil est typiquement (100~200) mA.

UVLO (verrouillage sous tension)

Même si la broche EN est maintenue haute, la tension d’entrée (Vin) doit atteindre ou dépasser la tension UVLO (1.4V typique) avant le démarrage de l’appareil. La fonction UVLO empêche un fonctionnement non défini à de faibles niveaux de Vin.

Soft Start

L’appareil dispose d’une fonction interne de démarrage souple qui limite le courant d’entrée au démarrage. Le système de démarrage en douceur augmente progressivement le temps de commutation de la largeur minimale d’impulsion au fonctionnement normal. Grâce à cette caractéristique, la tension de sortie monte progressivement de zéro à la tension nominale au démarrage. L’heure de démarrage en douceur nominale est de 1ms.

EN

Lorsque la broche EN est réglée sur un niveau logique élevé, l’appareil commence à fonctionner et démarre avec une séquence de démarrage EN douceur. Pour un fonctionnement normal, la broche EN doit être raccordée à un niveau logique élevé et ne doit pas être laissée flottante. Si la goupille est laissée ouverte, l’appareil peut fonctionner dans des conditions de charge légère mais ne fonctionnera pas correctement dans des conditions de charge lourde.

Tirer la goupille EN à un niveau logique bas forcera l’appareil à s’arrêter.

Fonctionnement du Cycle de service à 100%

L’appareil peut fonctionner en mode cycle d’utilisation à 100%, où l’interrupteur côté haut est toujours allumé, offrant une différence de tension d’entrée à sortie plus faible.

Quand Vin  Et Vout Devenir proche et le cycle de service approche 100%, les impulsions de commutation peuvent sauter le cycle de commutation nominal, résultant en une ondulation de tension de sortie plus élevée par rapport à d’autres conditions. Cependant, cela n’indique pas un défaut dans l’appareil.

Protection contre les surintensités (OCP)

Lorsque le courant de sortie atteint le seuil OCP, le dispositif réduira le cycle de fonctionnement de commutation, abaissant la tension de sortie. Si l’événement OCP est effacé dans le temps de blanking (20μs typique), la tension de sortie récupérera automatiquement à la valeur nominale. Si l’événement OCP persiste au-delà du temps d’occlusion, l’appareil s’arrête. Après l’arrêt, l’appareil peut être redémarré EN basculant la tension Vin ou EN.

Circuit d’essai

Recommandations de Pad PCB

Marque de Informations générales

Processus de soudure recommandé

Profil de soudure de reflux recommandé

Remarque: pour les produits d’emballage d’origine en vrac et ouverts, rangez-les dans une armoire sèche (l’humidité relative dans l’armoire sèche doit être maintenue sous 10%). Pour les produits d’emballage d’origine non ouverts, rangez-les dans une armoire sèche dans la mesure du possible.

Informations sur l’emballage

Bobine et ruban Dimensions principales
