FHT3860 DC/DC Step-Down Module de puissance Buck (entrée 2.3V-5.5V, sortie 0.5V-3.3V)

caractéristiques

6A A A courant de sortie continu

GaMm Mm Mm mme de tension d’entrée: 2.3. -V V V V V V V V V-5,5 ans et plusV

Tension de sortie: 0,5 0,5 0,5 0,5 0,5V-3,3 et 4V

Fréquence de commutation: 3MHz

Mode PFM léger

Bon indicateur de puissance (P. 1)

Temps de début doux fixe interne

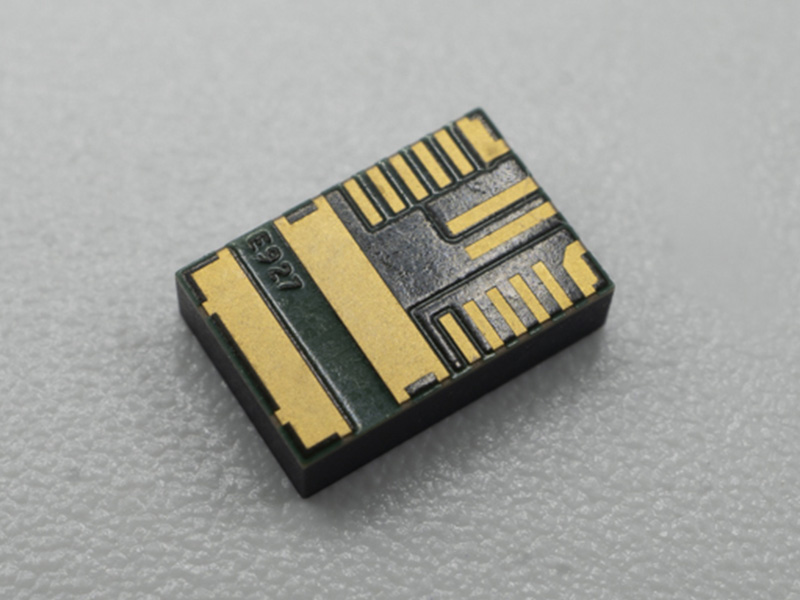

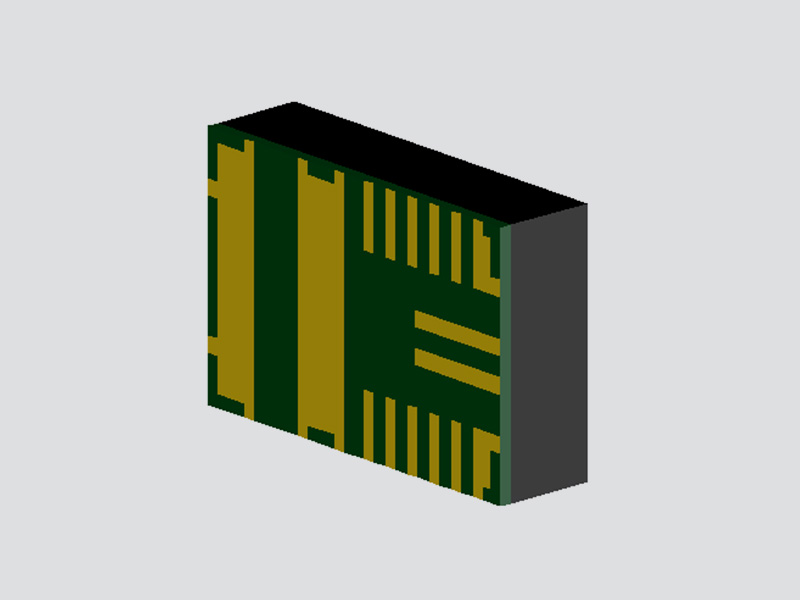

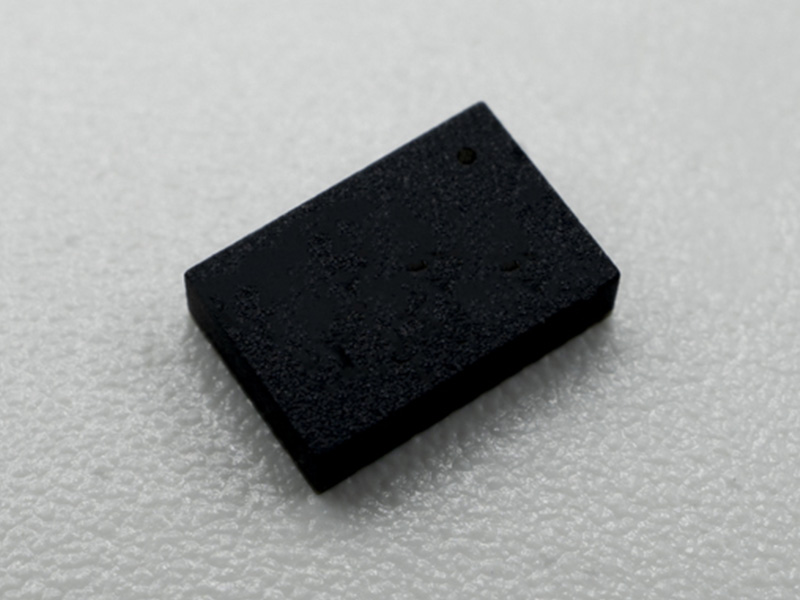

Paquet de petite taille LGA: (4mm x 6mm x 1.6mm)

Applications

Modules optiques

Télécommunications et systèmes de réseaux

Équipement industriel

Alimentations électriques intégrées

Description Description Description

Le FHT3860 est un convertisseur DC/DC à haute fréquence et à haut rendement qui fournit une complète La solution d’alimentation d’énergie, simplifie la conception, et exige peu de résistances externes pour réaliser un 2.3~5.5V Tension d’entrée, courant de sortie 6A évalué, tension de sortie réglable, et excellente régulation de charge et de linéarité. Le FHT3860 possède une gamme complète de fonctions de protection, y compris la protection contre les surtensions (OCP), la protection contre les ruptures de tension d’entrée (UVLO) et la protection thermique.

Applications typiques

Configuration des broches

Vue de haut

Caractéristiques électriques

Courant d’entrée

Note 1: tensions au-dessus des valeurs énumérées dans le " valeurs limites " La section peut causer des dommages permanents à l’appareil. Une exposition prolongée à l’une des valeurs maximales absolues peut affecter la fiabilité et la durée de vie de l’appareil.

Note 2: le courant de sortie continu maximum peut être réduit en raison de la température de jonction du FHT3860.

Note 3: les spécifications de performance du FHT3860 sont garanties sur la plage de stabilité interne de fonctionnement de -40°C à 125°C. Il est à noter que la température interne maximale est déterminée par des conditions de fonctionnement particulières, de même que par la disposition de la carte, la résistance thermique nominale du colis et d’autres facteurs environnementaux.

 Les conditions d’essai sont VIN = 3,3 v ,VOUT  = 1.8V, externe CIN=2x10μF ,COUT  = 3x22μF ,TA = 25. C C , sauf indication contraire.

Les conditions d’essai sont VIN = 3,3 v ,VOUT  = 1.8V, externe CIN=2x10μF ,COUT  = 3x22μF ,TA = 25. C, sauf indication contraire. CH1: Vo, CH2: SW, CH4: Io

IN OUT  Entrée en ligne  Les conditions d’essai sont V = 3,3 v, V = 1.8V, externe C = 2x10μF, C = 3x22μF, TA = 25.C, sauf indication contraire.

Les conditions d’essai sont VIN = 3.3V ,VOUT  = 1.8V, externe CIN=2x10μF ,COUT  = 3x22μF ,TA = 25. C C , sauf indication contraire.

fonctionnement

Le FHT3860 est un convertisseur de tension synchrone à abaissement continu DC-DC avec une fréquence de commutation de 3MHz. Le FHT3860 atteint un courant de sortie continu de 3A sur la plage de tension d’entrée de 2,3v à 5,5v.

Activer le contrôle (fr)

Le FHT3860 peut être activé ou désactivé EN configurant le pin EN; Quand EN est haut, le module est activé. Quand EN est bas, le module est désactivé. Dans ce mode, le courant de sortie est inférieur à 3μA et la sortie est reliée à la masse par une charge résistive. Lorsque la broche EN est laissée ouverte, la sortie est connectée à la masse par une résistance interne de 2 mω.

Démarrage en douceur (SS)

La fonction soft-start contrôle la rampe de La tension de sortie à moins de 3ms pendant le démarrage, qui supprime le courant d’entrée.

Entrée sous verrouillage de tension (UVLO) Protection

Le FHT3860 maintient UVLO en mode d’arrêt lorsque la tension d’entrée tombe en dessous de 2,0v. S’il est activé pendant une condition UVLO, le module reste en mode d’arrêt jusqu’à ce que la tension d’entrée soit supérieure à un seuil défini. Lorsque l’entrée tombe en dessous de 1,8v, le module s’arrête avec une hystérésis de 200mV.

Modes de fonctionnement

Le FHT3860 utilise un contrôle à temps constant et, à des courants de charge élevés, la fréquence de commutation est presque constante à 3MHz.

À des courants de charge légers, le FHT3860 entre automatiquement en mode PFM pour maintenir un rendement élevé à des charges légères.

À mesure que le courant de charge change, le FHT3860 passe entre les modes PFM et PWM pour optimiser les performances. Si la tension d’entrée est trop proche de la tension de sortie, le FHT3860 entre en mode de cycle de service à 100%, où l’interrupteur côté haut est toujours allumé, ce qui offre une faible différence de tension d’entrée à sortie.

Au-dessus de la Protection de température (OTP)

Lorsque la température de jonction du FHT3860 dépasse le seuil de 150 °C, la protection d’arrêt thermique est activée. Cette protection est non verrouillée. Une fois que la température de jonction descend à environ 130 °C, le module reprend son fonctionnement par un démarrage en douceur.

Protection contre les surintensités (OCP)

Le FHT3860 est protégé contre les surintensités pour éviter les dommages dans des conditions de surintensité. La protection contre les surintensités est déclenchée lorsque le courant de vallée atteint 9A. Après 16 cycles consécutifs d’atteindre le Vallée limite actuelle, la sortie sera désactivée. Après 1.5ms de désactivation, le module redémarre et démarre un nouveau cycle de démarrage en douceur.

Puissance bonne Indication de sortie (PGOOD)

La broche PGOOD est une sortie de vidange ouverte. Lorsque la tension FB est inférieure à 92% de la tension de référence interne nominale, la goupille de PG sera entraînée bas; Lorsque la tension FB est supérieure à 96% de la tension de référence interne nominale, la broche PG sera restaurée.

Réglage de tension de sortie

La tension de sortie du FHT3860 est réglée par un diviseur de résistance à rétroaction externe comme indiqué dans l’équation (1), et le circuit du régulateur de tension est représenté dans la Figure 1.

Figure 1 résistance de séparation de tension pour le réglage de la tension de sortie

Description du paquet

Précautions de soudure et de stockage

Profil de soudure de reflux recommandé

Attention:

1. En raison de la grande taille du module, veuillez ne pas placer le module sous la carte pour la soudure de reflux pour éviter de tomber.

2. Pour les produits en vrac et ceux qui ont été retirés de leur emballage d’origine, ils doivent être stockés dans un dessécheur (avec une humidité relative inférieure à 10% à l’intérieur). Lorsque les produits sont encore dans leur emballage d’origine, ils doivent également être stockés dans un dessiccateur dans la mesure du possible.

3. Avant de monter sur la planche, il est nécessaire de respecter scrupuleusement les conditions de cuisson pour sécher les échantillons: cuire au four à 125°C pendant plus de 48 heures, et contrôler la température de soudure à reflux dans les 245°C.
