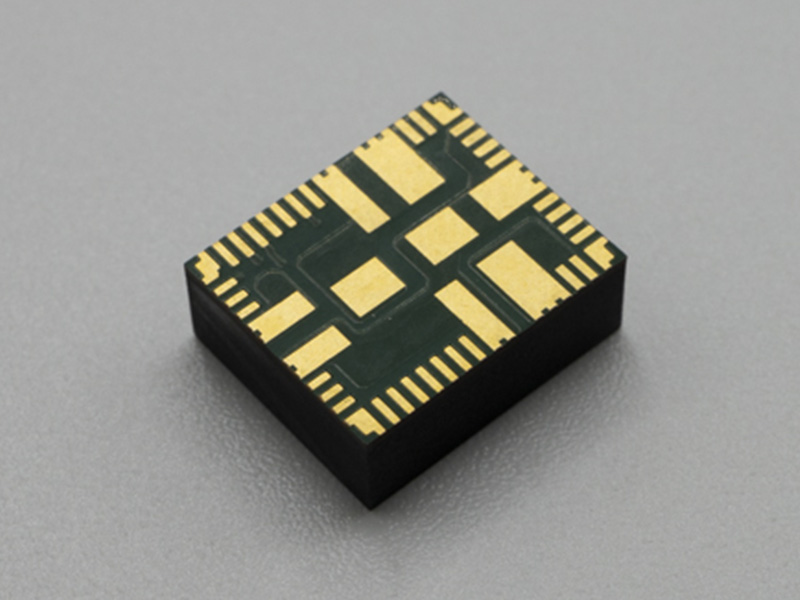

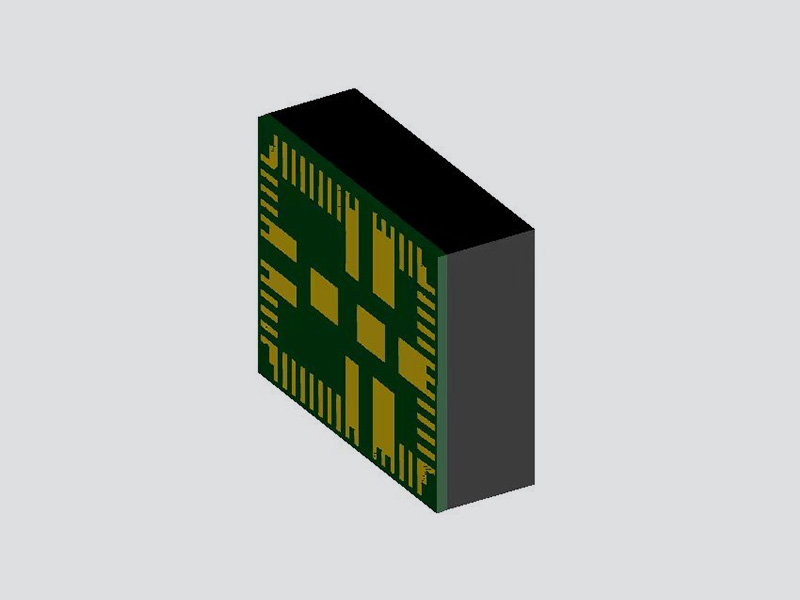

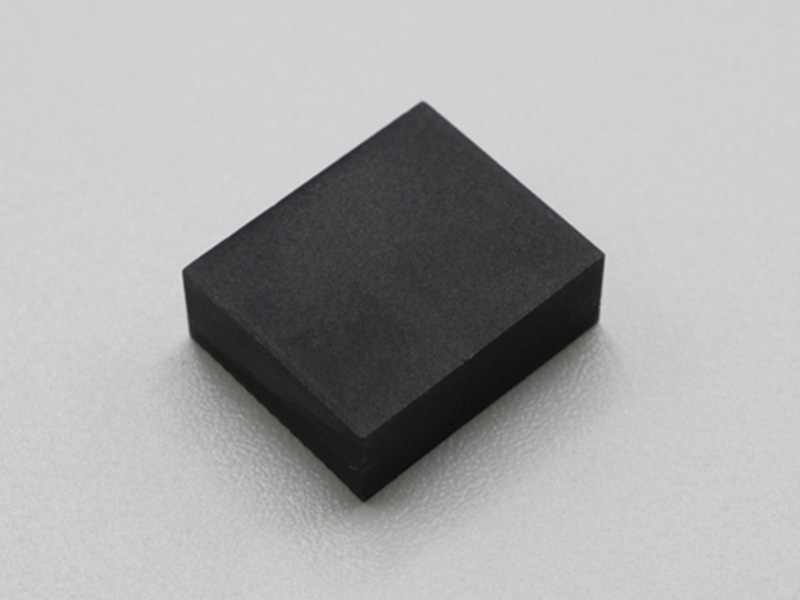

FHM3695 DC/DC Module de puissance Buck réglable (entrée 4V-16V, sortie 0.6V-5.5V)

caR R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R ractérIl esttiques

GaMm mme de tensiSur le d’entrée: 4V V V V V V V V V V V V V V-16V

TensiSur le de sOu bientie: 0,,,,,,,,,,,,,,,,,,,,,,,,,6 0,6-5,5 ans et plusV réG glable

EfficacIl y a eué maX X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X x x x x x x x x x x x x x x x x x x x x x x x x ximAu aue: 95% des persSur lenes interrogées % % %

Courant de sOu bientie évalué: 20A A A A

Courant de sortie Le Le Le Le Le Le Le Maximum: 25A

FSur lectiSur lenement parallèle multiphasé: jusqu’à 8 La phases peuvent être mises en parallèle, avec un courant parallèle maximum jusqu’à 200A.

Les DimensiSur les: 10mm × × 12mm [unused_word0006] 4.32mm(LGA)

Applications

Systèmes de télécommunications et de réseaux

Équipement industriel

Serveurs et systèmes informatiques

FP. 1A/ASIC pour l’ia et le Data Mining

Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description Description

FHM 3695-25 est un module d’alimentation extensible, entièrement intégré, encapsulé en plastique avec une interface PMBus. FHM 3695-25 En dehorsre une solution d’alimentation complète capable de fournir un courant de sortie maximum jusqu’à 25A, avec une excellente régulation de charge et de ligne. Il fonctionne efficacement sur une large plage de charge et peut être mIl esten parallèle pour fournir des courants de charge plus élevés.

Le FHM 3695-25 utilise un contrôle à temps Constant multiphasé (MCOT), qui fournit une réponse transiÀ propos deire ultra-rapide et une compensation de boucle simple. L’interface PMBus permet la configuration du module et la surveillance des paramètres critiques.

FHM 3695-25 dispose de fonctions de protection complètes, y compris la protection contre les surintensités (OCP), la protection contre les surtensions (OVP), la protection contre les sous-tensions (À propos de nous) et la protection contre les surtempératures (OTP). Le FHM 3695-25 minimise l’utilisation de composants externes et adC)te un paquet LGA-59 (10mm 12mmlcpe 4.32mm).

Applications typiques

CONFIGURATION des broches

Vue de haut

Caractéristiques électriques

Remarque:

 Les contraintes au-dessus des valeurs énumérées dans le " valeurs limites " La section peut causer des dommages permanents à l’appareil. Une exposition prolongée à l’une des valeurs maximales absolues peut affecter la fiabilité et la durée de vie de l’appareil.

fonctionnement

Le FHM 3695-25 est une solution d’alimentation entièrement intégrée qui vient dans un paquet LGA de 10hk12hk4.32mm, fournissant un courant de sortie évalué de 20A et un courant de sortie de crête jusqu’à 25A. Pour les applications nécessitant des courants supérieurs à 25A, la connexion parallèle peut être utilisée pour fournir des courants de sortie plus élevés.

Le FHM 3695-25 utilise une méthode de contrôle à temps Constant (COT), ce qui entraîne une réponse transitoire rapide. La compensation interne de pente assure un fonctionnement stable dans les applications utilisant des condensateurs de sortie céramique ESR zéro.

Opération Multiphase

Dans une configuration multiphase, une phase Maître et jusqu’à sept phases esclaves sont connectées en parallèle. Toutes les phases répartissent également le courant de sortie. Un circuit d’application typique illustre la configuration parallèle de deux appareils FHM 3695-25. Dans une configuration multiphase, la goupille de prise de la phase Maître Doit être descendue au sol via une résistance. Le FHM 3695-25 détecte sa configuration Maître/esclave en surveillant l’état de la broche de prise pendant le processus de démarrage.

Opération MCOT - Phase Maître

• reçoit les commandes d’écriture et de lecture de l’hôte via l’interface PMBus

• génère le signal défini

• gère le démarrage, l’arrêt, et toutes les opérations de protection

• surveille les alertes de défaut des phases esclaves via le pin PG

• génère le premier sur l’impulsion

• génère des impulsions lors de la réception des signaux RUN et SET

• ajuste dynamiquement sa ponctualité pour assurer un partage de courant égal

Opération MCOT - Phase esclave

La phase esclave remplit les fonctions suivantes:

• reçoit des commandes d’écriture de l’hôte via l’interface PMBus

• reçoit le signal réglé de la phase Maître

• envoie des alertes de défaut OV/UV/OT via la pin PG

• s’initie aux impulsions lors de la réception des signaux CTRL et SET

• ajuste dynamiquement sa période active pour assurer le partage de courant égal basé sur par phase et le courant total par rapport à sa propre phase

Le FHM 3695-25 bénéficie du contrôle MCOT, permettant une réponse extrêmement rapide des transitoires de charge. Pendant les transitoires de charge, les signaux réglés sont générés plus fréquemment que dans des conditions d’équilibre. Par conséquent, l’énergie est livrée à la charge à un taux plus élevé, réduisant au minimum l’écart de sortie pendant les transitoires de charge. Pour le FHM 3695-25, les impulsions réglées sont générées avec un intervallele minimum de 50ns, ce qui signifie que la phase suivante peut être activée aussi rapidement que 50ns après la précédente.

Configuration de Phase parallèle Multiphase

Lors de l’application du FHM3695 dans une configuration parallèle multiphase, la configuration de phase doit être réalisée en connectant une valeur de résistance correspondante de la broche ADDPH à la masse, permettant ainsi l’étalonnage de phase et le partage égal du courant.

Diagramme de synchronisation de fonctionnement à quatre phases (état stable)

Diagramme de synchronisation de fonctionnement à quatre phases (état dynamique)

Informations sur les Applications

Sélection de Mode fonctionnant

Le FHM 3695-25 En dehorsre un CCM forcé (Mode de courant Constant) et un Mode de fonctionnement à sauts de fréquence dans des conditions de charge légère, qui peut être réglé via PMBus avec des commandes comme indiqué dans le tableau

Tableau 1: taux de croissance annuel moyen MFR_CTRL_OP/S/S(D2h)

Fréquence de fonctionnement

La fréquence de fonctionnement du FHM 3695-25 est de 600KHz.

Réglage de tension de sortie

La tension de sortie du module peut être réglée par la résistance pullup RTOP Entre VOSNS+ et VOUT, et la résistance de pulldown RBOTTOM Entre VOSNS+ et VOSNS-. La formule de calcul de référence est la suivante:

Démarrage en douceur

Le temps de démarrage en douceur (SS) peut être programmé via PMBus. Le temps par défaut est de 2ms.

Pré-biais Start-Up

Le FHM 3695-25 assure un démarrage monotonique en montée lorsque la tension de sortie est biaisée. Si la tension de sortie est prébiaisée à une certaine tension lors du démarrage, les interrupteurs côté haut et côté bas seront désactivés jusqu’à ce que la tension de sortie détectée sur la broche VOSNS+ tombe en dessous de la tension de référence interne.

Détection de courant et Protection contre les surintensités (OCP)

Le FHM3695-25 dispose d’une détection de courant sur la puce et d’un seuil de limite de courant positif programmable.

Le FHM 3695-25 fournit deux limites de courant de vallée inducteur (établies par le registre D7h).

Inductor Valley Protection contre les surintensités (D7h)

Pendant l’état de conduction LS-FET, le courant d’inducteur est détecté et surveillé cycle par cycle. Le HS-FET n’est autorisé à fonctionner que si aucune surintensité n’est détectée pendant l’état de conduction du LS-FET. Si 31conditions de co consécutives sont détectées, l’ocp est déclenché.

En cas de surintensité ou de court-circuit de sortie, si la tension de sortie tombe sous le seuil de Protection contre les surtensions (UVP), le FHM 3695-25 entre immédiatement en Mode mode de Protection contre les surtensions.

Après le déclenchement de l’ocp, la question de savoir si le FHM3695-25 entre en mode hoquet ou en mode latch-En dehors dépend des paramètres du registre. Il est à noter qu’une fois verrouillé, la réactivation du FHM 3695-25 nécessite le redémarrage du Vcc ou de la touche CTRL.

La limite de surintensité de la vallée d’inducteur peut être programmée par l’intermédiaire du registre D7h, qui fixe la limite de courant de la vallée d’inducteur pour chaque phase pour les opérations monophasées et multi-phases. Les commandes sont présentées dans le tableau 3.

Tableau3 MFR_OC_PHASE_SET(D7h)

Inducteur de Phase négative limite de courant

Lorsque le courant détecté par le LS-FET tombe en dessous de la limite négative de courant de phase définie par le registre D5h[2] [traduction] [traduction], l’appareil éteint son LS-FET pendant un certain temps pour limiter le courant de charge. La période peut être réglée via le registre D5h[3] [traduction] [traduction] [traduction] [traduction]. Les commandes sont présentées dans le tableau 4.

Tableau4 MFR_OVP_NOCP_SET (D5h)

Protection contre les surtensions (OVP)

Le FHM 3695-25 surveille la tension de sortie via la broche VOSNS+ au niveau du diviseur de résistances pour détecter les conditions de surtension. La valeur de protection contre les surtensions peut être réglée via le registre D4h, avec les commandes spécifiques indiquées dans le tableau 5.

Tableau5 MFR_VOUT_OVP_FAULT_LIMIT (D4h)

Protection sous tension (UVP)

Le FHM 3695-25 surveille la tension de sortie à travers la broche VOSNS+ pour détecter les conditions de sous-tension. Si les VOSNS+

La tension tombe en dessous du seuil UVP (défini par le registre D9h, comme indiqué dans le tableau 6), l’uvp est déclenchée. Lorsque l’uvp est déclenchée, le FHM 3695-25 entre en mode hoquet ou en mode latch-En dehors, selon la configuration du PMBus. Veuillez noter qu’une fois l’appareil verrouillé, pour réactiver le FHM 3695-25, un redémarrage de Vcc ou CTRL est nécessaire.

Tableau 6: taux de croissance annuels MFR_UVP_PGOOD_ON_LIMIT (D9h)

Mode d’évier de sortie (l’osm)

Lorsque la tension de sortie dépasse la tension de référence de plus de 5% mais reste en dessous du seuil OVP, le FHM 3695-25 entre dans l’osm. Au déclenchement de l’osm, le FHM 3695-25 fonctionne en mode CCM forcé. Le FHM 3695-25 sort du mode l’osm lorsque le HS-FET est réactivé. Cette fonctionnalité peut être activée ou désactivée via le registre EAh[9] [traduction] [traduction], avec les instructions fournies dans le tableau 7.

Tableau 7: taux de chômage des jeunes (en %) MFR_CTRL(EAh)

Protection contre les surtempératures (OTP)

Le FHM 3695-25 surveille la température de la jonction. Si la température de jonction dépasse le seuil, le convertisseur entre en mode hoquet ou en mode latch-De laf, selon la sélection du PMBus. Veuillez noter qu’une fois verrouillé, pour réactiver le MPM3695-25 (en supposant qu’il#39; S une typo pour FHM 3695-25), un redémarrage de Vcc ou CTRL est nécessaire.

Le seuil de température de jonction peut être réglé via le registre 4Fh, avec des instructions spécifiques fournies dans le tableau 8. La valeur n’est pas signée, avec 1 LSB égal à 1 °C, et la valeur par défaut est 0x009B (155 °C).

Tableau 8 limite des défauts (4Fh)

Puissance bonne (PG)

Le FHM 3695-25 comporte une goupille de signal de drain ouvert pour déterminer l’état de bonne puissance (PG). La broche PG peut être configurée comme une broche de sortie uniquement ou comme une broche d’entrée et de sortie via le bit [0] du registre MRF_CTRL_COMP (D0h), comme indiqué dans le tableau d’instructions 9. Pour les configurations monophasées, la broche PG doit être configurée uniquement comme une broche de sortie. Pour les opérations à plusieurs phases, la broche PG doit être configurée comme une broche d’entrée et de sortie pour détecter les défauts dans les phases. Il est nécessaire de tirer la broche PG jusqu’à VCC ou la source de tension à travers une résistance de traction (typiquement 100kω).

Une fois que la tension d’entrée est appliquée au FHM 3695-25, la goupille de PG est tirée vers le bas. Lorsque la tension VOSNS+ atteint le seuil fixé dans le registre D9h (comme indiqué dans le tableau d’instructions 10) et après le délai fixé dans le registre D1h (comme indiqué dans le tableau d’instructions 11), la goupille PG est tirée haut.

En cas de panne, la goupille PG verrouille bas et déclenche les fonctions de protection connexes (telles que UV, OV, OT, UVLO, etc.). Une fois que la goupille PG est verrouillée bas, elle ne peut être tirée de nouveau haut à moins qu’un nouveau démarrage en douceur ne soit amorcé.

Tableau 9 MFR_CTRL_COMP (D0h)

Tableau 10 MFR_UVP_PGOOD_ON_LIMIT (D9h)

Tableau 11 MFR_CTRL_VOUT (D1h)

Mise en page

La disposition du circuit imprimé est cruciale pour la stabilité du module de puissance#39; S fonctionnement. Pour obtenir des performances optimales, veuillez suivre ces directives:

1. Placez les condensateurs en céramique d’entrée aussi près que possible des broches VIN et PGND. Utilisez de grandes coulées de cuivre pour VIN et PGND pour minimiser l’impédance parasitaire et réduire la résistance Le conseil des ministresrmique.

2. Ajoutez des vias VIN à au moins 3mm de l’appareil pour minimiser le couplage de bruit causé par les courants d’impulsion d’entrée.

3. Connectez AGND et PGND en un seul point.

4. Placez suffisamment de vias PGND de sortie près de la broche PGND pour minimiser l’impédance parasitaire et la résistance Le conseil des ministresrmique.

5. Gardez la trace ISUM aussi courte que possible. Dans les configurations à plusieurs phases, la trace d’isum devrait être gardée à l’écart de la zone de coulée de VIN en cuivre. Évitez d’utiliser vias autant que possible.

6. Évitez d’acheminer les traces de signaux directement sous les pads SW, à moins que la couche PGND ne soit utilisée pour fournir un blindage.

Disposition PCB recommandée

Applications typiques

Circuit typique: Application monophasée

Circuit typique: Application parallèle à deux phases

Interface série Le PMBUS

Explication de l’interface série PMBus

Le Bus de gestion de l’alimentation (PMBus) est une interface série bidirectionnelle à deux fils comprenant une ligne de données (SDA) et une ligne d’horloge (SCL). Quand les lignes sont "idle," Ils sont remontés à la tension du bus par une source externe. Lorsqu’il est connecté aux lignes, le dispositif Maître Génère la

Le signal SCL et l’adresse du périphérique, et orchestre la séquence de communication.

Il fonctionne selon les principes I2C. L’interface FHM 3695-25 sert d’esclave PMBus, supportant à la fois le mode standard (100kHz) et les modes rapides (400kHz et 1MHz). L’interface PMBus ajoute de la flexibilité aux solutions d’alimentation électrique.

Adresse de l’appareil

Pour gérer plusieurs périphériques FHM 3695-25 via le même PMBus, veuillez utiliser la broche Adresse: pour programmer l’adresse du périphérique pour chaque FHM 3695-25. La broche ADDR a un courant de sortie de 10μA. Connectez une résistance entre la broche ADDR et AGND pour régler la tension ADDR. L’adresse PMBus est définie en convertissant la tension de la broche à l’aide d’un ADC interne. La broche ADDR peut configurer jusqu’à 16 adresses uniques. De plus, le registre MFR_ADDR_PMBUS (D3h) peut être utilisé pour définir l’adresse PMBus numériquement.

Une fois qu’une adresse est sélectionnée, chaque appareil doit

Avoir une adresse unique en fonctionnement normal.

 Le tableau 12 montre la relation entre les valeurs de résistance des ADDR et les adresses PMBus.

Tbale12 PMBUS réglage d’adresse

Tableau 12 (suite) PMBUS

Conditions de démarrage et d’arrêt

Le dispositif Maître Déclenche des signaux de démarrage/arrêt pour indiquer le début et la fin de la transmission des données PMBus. La condition de démarrage est définie comme le signal SDA passant de haute à low alors que SCL est élevé. La condition d’arrêt est définie comme le signal SDA qui passe de bas en haut alors que SCL est élevé.

Le périphérique Maître Génère l’horloge SCL et envoie l’adresse du périphérique et le bit de direction de lecture/écriture R/W sur la ligne SDA. Les données sont transmises sur la ligne SDA en octets de 8 bits. Chaque octet de données est suivi d’un bit de reconnaissance.

Calendrier de mise à jour du PMBus

Lors de la mise à jour du FHM 3695-25, il faut une condition de démarrage, une adresse PMBus valide, un octet d’adresse de registre, et des octets de données pour une mise à jour de paquet unique. Après avoir reçu chaque octet, le FHM 3695-25 accuse réception en tirant la ligne SDA bas pendant le niveau élevé d’une seule impulsion d’horloge. Une adresse PMBus valide sélectionne le FHM 3695-25 pour la communication. Le FHM 3695-25 effectue la mise à jour sur le bord de chute de l’octet LSB (least significant byte).

Vérification des erreurs de paquets (PEC PEC)

L’interface PMBus FHM 3695-25 supporte l’utilisation d’un octet de vérification des erreurs de paquets (PEC). L’octet PEC est soit envoyé par le FHM 3695-25 lors d’une opération de lecture, soit transmis par le Maître Du bus au FHM 3695-25 lors d’une opération d’écriture.

Le bus master ou le FHM 3695-25 utilise l’octet PEC pour détecter les erreurs lors de la communication du bus, selon qu’il s’agit d’une opération de lecture ou d’écriture. Si le Maître Détermine que l’octet PEC lu pendant une opération de lecture est incorrect, il peut décider de réessayer la lecture. Si le FHM 3695-25 détermine que l’octet PEC envoyé lors d’une opération d’écriture est incorrect, il ignore la commande (ne l’exécute pas) et définit un indicateur d’état. Dans les commandes de groupe, le Maître Peut choisir d’envoyer ou de ne pas envoyer un byte PEC dans le cadre du message à la FHM 3695-25.

Adresse de réponse d’alarme PMBus (ARA)

Le PMBus Alarm Response Address (ARA) est une adresse spéciale que le Maître Du bus peut utiliser pour localiser tout périphérique qui a besoin de communiquer avec lui. Le master utilise généralement des broches d’interruption matérielle pour surveiller les broches d’alerte PMBus de nombreux périphériques. Lorsque le Maître Est interrompu, il envoie un message sur le bus en utilisant les octets de réception PMBus ou les octets reçus avec le protocole PEC.

L’adresse spéciale utilisée par le Maître Est 0x0C. Tout périphérique muni d’un signal d’alerte PMBus renvoie sa propre adresse de 7 bits comme étant les 7 bits les plus significatifs (esm) d’un octet de données. Le bit le moins significatif (LSB) n’est pas utilisé et peut être 1 ou 0. Le Maître Lit l’adresse du périphérique à partir de l’octet de données reçu et procède ensuite à la gestion de l’état d’alerte.

Plusieurs appareils peuvent avoir un signal d’alerte PMBus valide et tenter de communiquer avec le capitaine. Dans ce cas, le périphérique ayant l’adresse la plus basse prend le contrôle du bus et envoie avec succès son adresse au Maître. Le dispositif réussi désactive alors son signal d’alerte PMBus. Si le Maître ConEtat membre que le signal d’alerte du PMBus reste bas, il continuera à lire les adresses jusqu’à ce que tous les périphériques qui doivent communiquer avec lui aient envoyé leurs adresses avec succès.

Instruction

fonctionnement (Heure: 01h)

L’opération est un registre paginé. La commande opération est utilisée pour tourner le convertisseur ' S sortie on/off et de contrôler l’entrée de la broche CTRL. Il est également utilisé pour définir la limite supérieure ou inférieure de la tension de sortie. L’unité reste en mode commandé jusqu’à ce qu’une commande subséquente d’opération ou un changement de l’état de la broche CTRL indique au convertisseur de passer à un autre mode. Cette commande d’opération est également utilisée pour réactiver le convertisseur après qu’il a été arrêté en raison d’un déclencheur de défaut. Écrire une commande OFF après une commande ON effacera tous les défauts. Cependant, le simple fait d’écrire une commande de marche après un arrêt déclenché par une panne n’effacera pas les registres de défaillance. La valeur par défaut est 0x80.

ON_OFF_CONFIG (02h)

La commande ON_OFF_CONFIG configure l’entrée de la broche CTRL et définit la combinaison de commandes PMBus nécessaires pour activer et désactiver le convertisseur. La valeur par défaut de cette commande est 0x16.

clear_défauts (03h)

La commande clear_défauts est utilisée pour réinitialiser tous les indicateurs d’avertissement et de défaut stockés.

capacité (19h)

La commande capacité renvoie des informations sur les fonctionnalités PMBus supportées par le FHM 3695-25. Cette commande est lue en utilisant le protocole PMBus read-byte. La valeur par défaut de cette commande est 0xB0.

VOUT_MODE (20h)

La commande VOUT_MODE est utilisée pour commander et lire la tension de sortie. Les trois bits les plus significatifs sont utilisés pour déterminer le format des données (le FHM 3695-25 ne supportant que le format direct), et les cinq bits restants représentent l’exponent utilisé dans les commandes de lecture/écriture de tension de sortie. La valeur par défaut de cette commande est 0x40.

vout_commande (21h00)

La commande vout_commande définit la tension de sortie du FHM 3695-25. La valeur est non signée et a une résolution de 1 LSB = 2 mV. La valeur par défaut de cette commande est 0x0258, ce qui correspond à 1.2V.

VOUT_MAX (24h / 24)

La commande VOUT_MAX définit la limite supérieure du convertisseur ' S tension de sortie, indépendamment de toute autre commande ou combinaison. Le but de cette commande est d’empêcher les utilisateurs de régler accidentellement la tension de sortie à un niveau excessivement élevé qui dépasse le device' tolérance de tension maximale de S, pas seulement la gamme de protection de surtension. La valeur est non signée et a une résolution de 1 LSB = 2 mV. La valeur par défaut de cette commande est 0x0ABE, ce qui correspond à 5.5V.

VOUT_SCALE_LOOP (29h)

Le VOUT_SCALE_LOOP définit le rapport séparateur de résistance de rétroaction, qui est égal à VOSNS+/VOUT. Peu importe si un diviseur de résistance à rétroaction externe ou interne est utilisé, VOUT_SCALE_LOOP devrait correspondre au diviseur de résistance à rétroaction réel qui est utilisé. La valeur est non signée et a une résolution de 1 LSB = 0.001. La valeur par défaut de cette commande est 0x01F4, ce qui correspond à 0.5.

OT_FAULT_LIMIT (4Fh)

OT_FAULT_LIMIT (4Fh)

La commande OT_FAULT_LIMIT est utilisée pour configurer ou lire le seuil de détection des défauts de surtempérature. Si la température mesurée dépasse cette valeur, une protection contre la surtempérature est déclenchée. La valeur est non signée et a une résolution de 1 LSB = 1°C. La valeur par défaut de cette commande est 0x009B, ce qui correspond à 155°C.

OT_WARN_LIMIT (51h)

OT_WARN_LIMIT est utilisé pour configurer ou lire le seuil de détection d’avertissement de surtempérature. La valeur est non signée et a une résolution de 1 LSB = 1°C. La valeur par défaut de cette commande est 0x0091, ce qui correspond à 145°C.

VIN_OV_FAULT_LIMIT (55h)

La commande VIN_OV_FAULT_LIMIT est utilisée pour configurer ou lire le seuil de détection des défauts de surtension d’entrée. La valeur est non signée et a une résolution de 1 LSB = 500 mV. La valeur par défaut de cette commande est 0x0021, ce qui correspond à 16.5V. La valeur consigne ne doit pas dépasser 18V.

VIN_OV_WARN_LIMIT (57h)

La commande VIN_OV_WARN_LIMIT est utilisée pour configurer ou lire le seuil de détection d’avertissement de surtension d’entrée. La valeur est non signée et a une résolution de 1 LSB = 500 mV. La valeur par défaut de cette commande est 0x0021, ce qui correspond à 16.5V. La valeur maximale ne doit pas dépasser 18V.

VIN_UV_WARN_LIMIT (58h)

La commande VIN_UV_WARN_LIMIT est utilisée pour configurer ou lire le seuil de détection des alertes de sous-tension d’entrée. La valeur est non signée et a une résolution de 1 LSB = 250 mV. La valeur par défaut de cette commande est 0x0010, ce qui correspond à 4V. La valeur minimale ne doit pas être inférieure à 3,3v.

ton_retard (60h)

Cette commande est en lecture seule, et la valeur par défaut est 0x0000 (0ms).

TON_RISE (61h)

La commande TON_RISE définit le temps de démarrage en douceur, en millisecondes, qui fait référence au temps qu’il faut pour que la sortie augmente depuis le début jusqu’à ce que la tension atteigne son point régulé. La valeur est non signée, avec 1 LSB = 1 ms. La valeur par défaut est 0x0001 (2 ms), et la valeur maximale est 0x0007 (16 ms).

MFR_CTRL_VOUT (D1h)

MFR_ADDR_PMBUS (D3h)

MFR_VOUT_UV_OV_FAULT_LIMIT (D4h)

MFR_OVP_NOCP_SET (D5h)

La commande MFR_OVP_SET définit la réponse pour la tension de sortie OVP et la tension d’entrée OVP.

MFR_OT_OC_SET (D6h)

La commande MFR_OT_OC_SET définit la réponse pour OCP (Protection contre les surintensités), ainsi que la réponse et l’hystérése pour OTP (Protection contre les surintensités).

MFR_OC_PHASE_SET (D7h)

La commande MFR_OC_PHASE_LIMIT définit la limite de courant de vallée pour l’inducteur de chaque phase.

MFR_HICCUP_ITV_SET (D8h)

La commande MFR_HICCUP_ITV_SET définit l’intervalle de HICCUP pendant les événements OCP (Protection contre les surtensions).

MFR_UVP_PGOOD_ON_LIMIT (D9h)

MFR_FB_STEP (DAh)

mfr_low_puissance (E5h)

MFR_CTRL (EAh)

Description du paquet

Terrains recommandés modèle

Précautions de soudure et de stockage

Profil de soudure de reflux recommandé

Attention:

1. En raison de la grande taille du module, veuillez ne pas placer le module sous la carte pour la soudure de reflux pour éviter de tomber

2. Pour les produits en vrac et ceux qui ont été retirés de leur emballage d’origine, ils doivent être stockés dans un dessécheur (avec une humidité relative inférieure à 10% à l’intérieur). Lorsque les produits sont encore dans leur emballage d’origine, ils doivent également être stockés dans un dessiccateur dans la mesure du possible.

3. Avant de monter sur la planche, il est nécessaire de respecter scrupuleusement les conditions de cuisson pour sécher les échantillons: cuire au four à 125°C pendant plus de 48 heures, et contrôler la température de soudure à reflux dans les 245°
