FHT4644L Module d’alimentation Buck cc /DC réglable intégré à 4 canaux (entrée 4.0V ~ 15V, sortie 0.8V ~ 5.5V)

caractéristiques

4A A A courant de sortie continu à pleine charG ge par circuit, jusqu’à 5,5 ans et plusA crête

Large gaMm mme de tension d’entrée: 4,0 à 4,0V V V V V V V V V V V V V V à 15V

Plage de tension de sortie: 0,8 0,8V à 5.5V

Fréquence de commutation: typique 1 MHZ, réglable automatiquement avec entrée/sortie

Jusqu’à 92% % % % % % d’efficacité

Interne 1mS démarrage en douceur

(externe supplémentaire 1mS facultatif) voir aussi:

±2% de la régulation totale de tension de sortie

Protection de surintensité, protection de surchauffe, protection de surtension, protection de sous-tension

Plat et de petite taille:

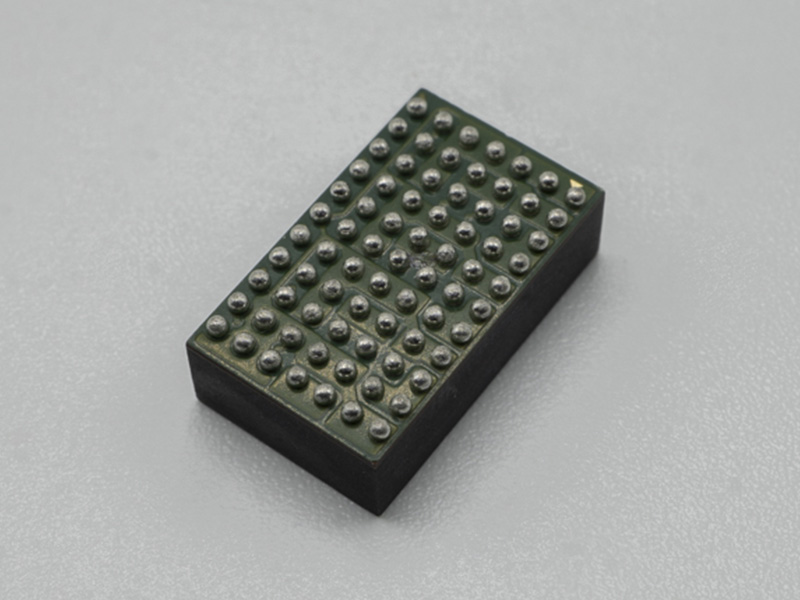

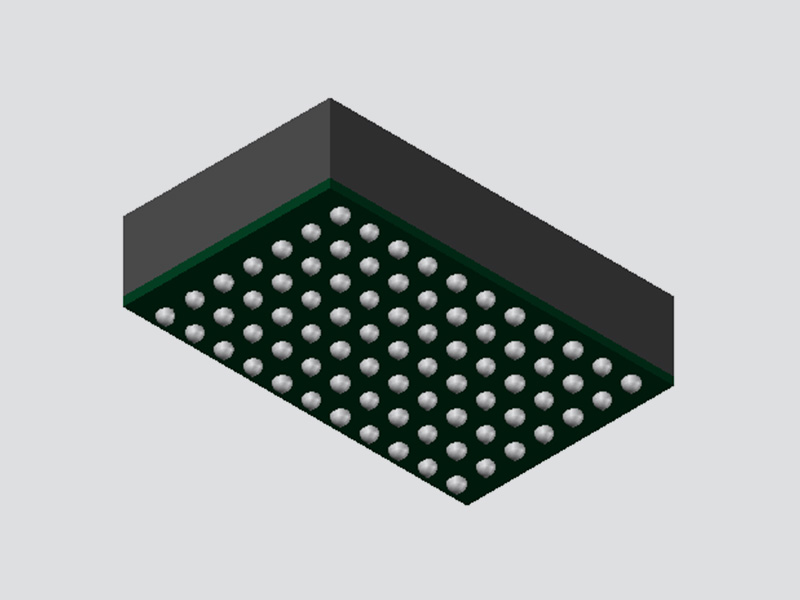

Paquet de LGA (9mm*15mm*1,8 1,8 1,8 1,8 1,8 1,82mm)

Applications

Ajustement du point de charge à plusieurs rails; Alimentation CPU et GPU

Alimentation pour puces ASIC telles que CPLDs, DSPs et FPGAs

Description Description Description

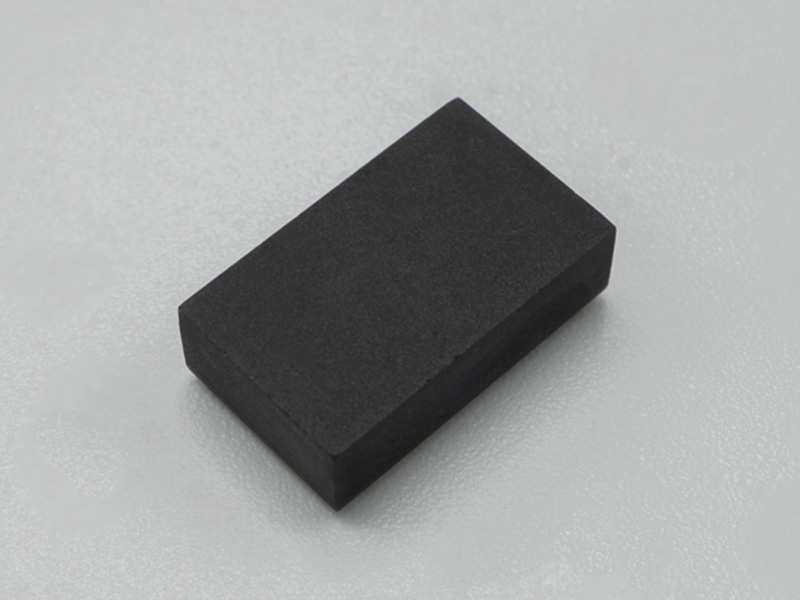

Le FHT4644L est une alimentation en plastique moulé intégrée non isolée et adaptée aux points de charge à courant élevé intégrés. Avec sa taille compacte de seulement 9jonction 15jonction 1.82mm, il peut être placé directement à côté de FPGA/CPU, ce qui le rend idéal pour les applications nécessitant une basse tension de sortie et des circuits multiples.

Les ensembles LGA et BGA de petite taille intègrent des circuits intégrés, des inducteurs et des composants correspondants, permettant l’achèvement rapide de la conception de systèmes d’alimentation multicanaux avec seulement quelques composants externes: une résistance régulatrice de tension et quelques condensateurs céramiques d’entrée et de sortie. Cela simplifie la conception du système et maximise les économies d’espace de PCB.

Conçu basé sur la topologie de Buck de rectification synchrone, il peut fournir un maximum de 4A par canal avec l’efficacité de conversion de puissance élevée. Il prend en charge la conversion de tension de 4.0V à 15V à 0,8 0,8V à 5.5V et fournit quatre canaux marche/arrêt contrôle et quatre canaux puissance bons signaux. En outre, il dispose de fonctions de protection complètes, y compris O O OCP (protection contre les surtensions), OVP (protection contre les surtensions), UVP (protection contre les surtensions), OTP (protection contre les surtensions) et SCP (protection contre les courts-circuits).

Les quatre canaux de sortie du FHT4644L peuvent être utilisés en parallèle, et les modules de puissance peuvent également être mis en parallèle entre eux.

Applications typiques

Tableau de sortie Configurable

Circuit d’application de sortie Quad

Applications non parallèles                                              parallèle

CONFIGURATION des broches

Vue de haut

Caractéristiques électriques

NOTE: les tensions au-dessus des valeurs énumérées dans le " valeurs limites " La section peut causer des dommages permanents à l’appareil. Une exposition prolongée à l’une des valeurs maximales absolues peut affecter la fiabilité et la durée de vie de l’appareil.

fonctionnement

Le FHT4644L est un régulateur de tension à commutation cc/cc à sortie indépendante à quatre canaux. Il dispose de quatre canaux de régulateur individuels, chacun capable de délivrer jusqu’à 4A de courant de sortie continu avec une entrée externe minimale et la capacité de sortie requise. Sur une plage de tension d’entrée de 4.0V à 15V, chaque canal de régulateur de tension peut fournir une tension de sortie réglable avec précision, allant de 0.8V à 5.5V, via une résistance externe.

Lancer le début

En tirant la goupille de marche de chaque canal du régulateur de tension sur la terre, le régulateur est mis à l’arrêt, coupant ainsi le MOSFET de puissance et la plupart des circuits de contrôle interne. Placer la goupille de course au-dessus de 0,7v ne fait qu’allumer la référence interne tout en gardant le MOSFET de puissance hors tension. L’augmentation de la tension de la broche de course à plus de 1,2v mettra en marche l’ensemble du canal du régulateur de tension.

Réglage de tension de sortie

En interne dans le FHT4644L, la broche FB est reliée au terminal VOUT de chaque canal par une résistance de précision de 100kω. La tension de sortie de ce module peut être contrôlée en programmant la résistance entre les broches FB et GND. Le calcul est indiqué ci-dessous: la formule de calcul de référence est la suivante:

Note: il est recommandé de réserver deux positions de résistance avec une précision de 0,5% pour ajuster la tension de sortie. La formule suivante est la formule de calcul pour la résistance de réglage de tension de sortie:

Le tableau 1 ci-dessous montre la relation entre les RFB  Résistance et chaque tension de sortie.

Tableau 1 RFB  Résistance contre chaque tension de sortie

Démarrage en douceur

Le module a un soft-start intégré et une broche soft-start externe est disponible. La connexion d’un condensateur en céramique d’environ 3,3 nf peut augmenter le temps de retard.

Protection de sous-tension d’entrée

Verrouillage sous tension lorsque le VIN descend en dessous de 3,7 v.

Note: si les fils d’entrée sont relativement longs, en raison de la présence de chute de tension de ligne, il est nécessaire de s’assurer que la tension aux broches d’entrée du module est supérieure à 4.0V pour garantir une sortie normale.

Protection de surintensité de sortie

Lorsque le courant de sortie dépasse la valeur limite actuelle, le FHT4644L entre en état de protection. Lorsque le courant de sortie revient à la plage normale, le convertisseur entre dans l’état de fonctionnement normal.

Puissance bonne

La broche PGOOD est une broche à drain ouvert qui peut être utilisée pour surveiller chaque tension de sortie valide. Lorsque Vout tombe en dessous de la tension seuil définie pour la tension de sortie, PGOOD monte. Il peut également être utilisé pour surveiller les fonctions de protection telles que UVLO (sous tension verrouillage) et OTP (au-dessus de la protection de température). En levant la résistance à une tension d’alimentation spécifique, la surveillance peut être réalisée.

Ce qui suit est un schéma du circuit PG, et le tableau 2 présente le tableau logique PGOOD pin:

Note: VFB Est la tension de retour de la broche, VTH_PG Est la tension seuil PGOOD, TJ Est la température de jonction, et TSD Est la température pendant l’arrêt de protection de puissance.

Tableau 2 diagramme schématique de pin PGOOD

Protection contre la surtempérature

Lorsque la température du boîtier du FHT4644L s’élève au-dessus de 135°C, il entre dans l’état de protection contre la surtempérature.

Description du paquet

Précautions de soudure et de stockage

Pour les produits sans plomb de boule de soudure de BGA, la température de crête ne devrait pas dépasser 245℃;

Pour les produits au plomb de boule de soudure de BGA, la température de pointe ne devrait pas dépasser 225℃.

Profil de soudure de refoulement recommandé pour la référence courbes recommandées pour la référence:

Procédés sans plomb procédés au plomb

Attention:

1. En raison de la grande taille du module, veuillez ne pas placer le module sous la carte pour la soudure de reflux pour éviter de tomber.

2. Pour les produits en vrac et ceux qui ont été retirés de leur emballage d’origine, ils doivent être stockés dans un dessécheur (avec une humidité relative inférieure à 10% à l’intérieur). Lorsque les produits sont encore dans leur emballage d’origine, ils doivent également être stockés dans un dessiccateur dans la mesure du possible.

3. Avant de monter sur la planche, il est nécessaire de suivre strictement les conditions de cuisson pour sécher les échantillons: cuire au four à 125°C pendant plus de 48 heures.
